Армирование перегородок из газобетона: для чего это нужно и как выполняется

прочесть за 16 минут дата публикации 11.12.2023г.

Любой бетонный блок, пусть и облегчённый, является камнем – а значит, для армирования перегородок из газобетона применимы те же правила, что и для каменной кладки в целом. Причём нет никакой разницы между перегородкой или несущей стеной – имеет значение только величина пролёта, высота кладки и наличие в ней проёмов. В отдельных случаях никакого армирования вообще не требуется – главное, обеспечить надёжную связь примыкания к поперечным стенам.

Усиление каменной кладки производят для повышения устойчивости возводимой конструкции. Заложенная в швы арматура воспринимает растягивающие усилия, и тем самым препятствует появлению и развитию поперечных деформаций – а именно они и становятся причиной трещинообразования и разрушения.

  • В классической кладке (кирпич, камень, тяжёлые блоки), где расчётная толщина горизонтального шва составляет 12 мм, задача армирования решена давно и успешно. Здесь для этой цели используют сварные металлические сетки с диаметром стержней 3-5 мм. К газоблокам этот случай не применим – во всяком случае, для автоклавного, монтируемого на клей с толщиной швов 2-3 мм.
  • Однако податливость газобетона, дающая возможность механической обработки, позволяет использовать для этой цели не сетчатую, а линейную металлическую арматуру, которую можно закладывать в нарезанные пазы. Штрабы заполняют мелкозернистым бетоном, утапливая в нём стержни с периодическим профилем.
  • Данный способ армирования стал традиционным. Однако, с появлением конструкционных бетонов с теплоизоляционной плотностью (300-500 кг/м³), специалисты стали отмечать, что узкие включения из плотного бетона, не деформирующегося при изгибе так же, как и стальные стержни, вызывают вокруг них напряжение.
  • Чтобы при вертикальном нагружении стен избежать трещинообразования, для кладки с тонкими швами были предложены альтернативные способы армирования. Очень удобным является плоский каркас, выполняемый в заводских условиях из оцинкованной стали 8*1,5 мм, соединяемой расположенной змейкой косвенной арматурой из круглой проволоки.
    Виталий Кудряшов
    Мнение эксперта
    Виталий Кудряшов
    строитель, начинающий автор

    Плоские арматурные каркасы быстро получили широкое распространение, так как их можно применять не только при монтаже газоблока, но и при ведении любой кладки на клею: из керамзитобетона, силикатного камня, керамоблока.

  • Готовый проект на строительство может предусматривать тот или другой способ усиления кладки. Если это всё же стальные стержни, при назначении такого варианта проектировщик учтёт влияние забетонированной в штрабах арматуры на развитие напряжений. В рабочей документации всегда предусмотрена правильная передача усилий в углах кладки, а так же назначен устойчивый к деформациям вид фасадной отделки. Например – армированная стеклосеткой штукатурка.

Частные строители, работающие без проекта, эту же сетку, только более толстую, используют для армирования самой кладки, а так же применяют для этой цели тонкую перфорированную ленту LM толщиной 2 мм. Производители перфолент подобную сферу применения не озвучивают, но опыт показал, что когда дело касается перегородок, с поставленной задачей лента, благодаря своей гибкости и прочности, справляется отлично.

Главное требование к армированию каменной кладки, изложенное в соответствующем СП, заключается в том, что арматура должна присутствовать в каждом погонном метре высоты стены (или перегородки). То есть, усиление производится через каждые 1000 мм - или чуть меньше, если высота блока не кратна этому расстоянию, и составляет, к примеру, 300 мм. Соответственно, от данного параметра блока (500, 300, 250, 200) зависит очерёдность ряда, в который должна закладываться арматура – второй, третий, четвёртый или пятый.

Очерёдность армирования зависит от высоты блоков

На выбор способа усиления кладки оказывает влияние тип кладочной смеси. Если наружные стены чаще возводят на минеральном клею, то для перегородок идеально подходит пенополиуретановый (а некоторые из ППУ клеёв только для них и предназначены). Швы из клей-пены имеют толщину всего 1 мм, и чтобы её не увеличивать, как раз и используют тонкую стеклосетку или монтажную ленту.

Если ориентироваться по требованиям СП «Каменные и армокаменные конструкции», то армированию подлежат стены длиной более 6 м и высотой более 3 м, а при меньших габаритах усиливать нужно только зоны дверных и оконных проёмов. Однако когда этот документ впервые создавался, ячеистые бетоны столь массово не использовали - а ведь их прочностные характеристики в силу малой плотности очень отличаются от кирпича, лёгких и тяжёлых бетонных блоков или бутового камня.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

Подрядные организации и иные практики, отвечающие за качество работы материально, и непосредственно принимающие от заказчика любые претензии и нарекания, предпочитают подстраховаться, и армировать кладку вне зависмости от размеров ограждающих конструкций. Перегородок это касается в первую очередь, так как из-за малой толщины (а она бывает даже не в полкирпича, а всего 50-75 мм) они имеют очень маленькую площадь опоры.

Основная задача по обеспечению устойчивости возлагается на места примыкания перегородки к поперечным стенам. Именно здесь должно быть самое надёжное армирование, которое может выполняться по-разному. Перегородки ведь тоже бывают несущими – при опирании на них плиты перекрытия.

  • В таком случае их возводят параллельно со стенами, осуществляя перевязку кладкой, и могут армировать стальными или композитными стержнями, укладываемыми по центру в один ряд. Ненесущие перегородки возводят уже после того, как построен дом и сформированы перекрытия, а так как величины их нагрузки отличаются значительно, связка со стенами должна быть гибкой.
  • Для анкеровки конструкций с разной нагрузкой отлично подходят полосовые соединения - та же перфолента или прямые подвесы, используемые при монтаже подвесных потолков. Такому элементу придаётся Г-образная форма, после чего одна сторона прибивается к несущему основанию, а вторая – закладывается между рядами перегородки.

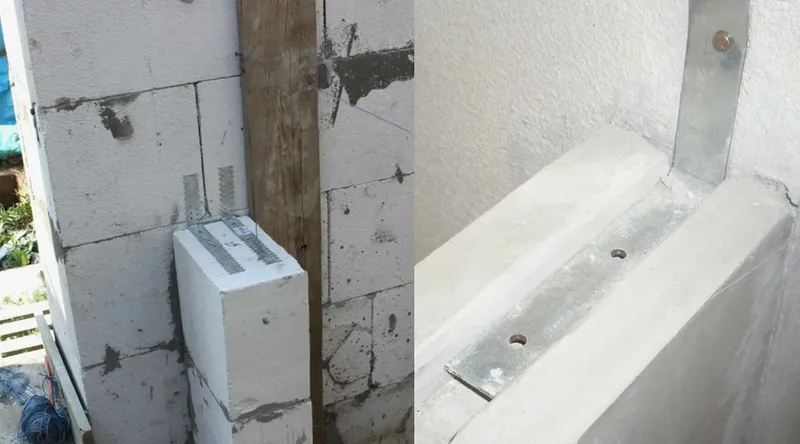

    Варианты крепления прямыми подвесами и уголками из полосовой стали
  • Как вариант, применяют более дорогие специальные анкера, острые концы которых заделываются в стену сверлением, а гибкие замоноличиваются в швах между блоками перегородки - через один ряд. Когда вся конструкция будет готова, в полость примыкания заливается монтажная пена или ППУ клей, что использовался для кладки.
  • Для перегородок малой толщины гораздо проще и дешевле использовать направляющие профили ПС (как для работы с гипсокартоном), которые крепятся к стене. Перегородочный блок в процессе кладки вставляется в полость профиля, и надёжно фиксируется в нем. Крепление с применением профиля можно использовать в том случае, когда отделка осуществляется обшивочным способом (доска, панели), позволяющим спрятать оставшиеся на виду металлические полочки.
  • Под штукатурку лучше использовать другой способ: взять две планки, можно деревянные, и смонтировать их на стене параллельно друг другу. Расстояние между планками должно соответствовать толщине перегородки, а в образованную ими «колею», устанавливаются блоки.

В данном случае профили будут исполнять исключительно роль направляющих, которые по окончании кладки демонтируются. Чтобы обеспечить торцевое крепление перегородки к стене, в этом случае тоже используют гибкие связи.

Когда перегородка примыкает только к одной стене, а потом поворачивается под прямым углом, в армировании нуждается сам угол. В этом случае все блоки, его образующие, скрепляются между собой перфорированными пластинами, зафиксированными саморезами, и делается это в каждом ряду, в котором отсутствует общая горизонтальная арматура.

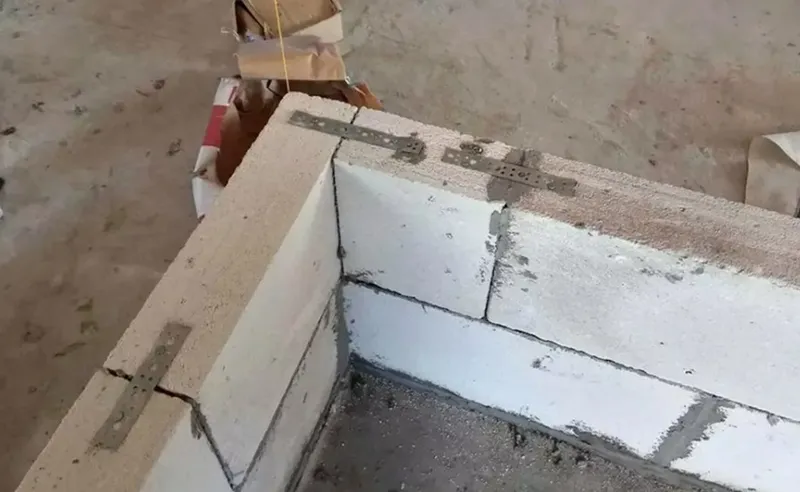

Армирование угловой зоны перегородки

Наибольшая нагрузка в самонесущих перегородках приходится на дверные проёмы, поэтому их обязательно нужно армировать. Учитывая, что при ширине до 80 см перемычки, как таковые, не нужны, этот процесс выглядит так. По верху проёма устанавливается шаблонная подпорка, сверху кладётся блок с Г-образным вырезом, за счёт которого осуществляется опирание. Над этим рядом обязательно закладывается арматура – вне зависимости общей очерёдности рядов.

Принцип установки блоков без перемычки

При ширине проёма более 80 см, перемычка нужна обязательно, и сделать её можно как с использованием заводского изделия, так и с применением металлопрокатного стального уголка.

Заводские U-блоки в тонких перегородках использовать невозможно, так как предназначены они для стен толщиной от 200 мм. При использовании перемычек, армирование осуществляется в зонах их опирания, с заведением арматуры в боковую кладку. Длина армошва зависит от величины проёма, но для обычной межкомнатной двери достаточно 25 см в каждую сторону.

Возможно, кто-то считает, что если перегородка ненесущая, то для её возведения можно брать блоки самой низкой марки. Марка ячеистого бетона обозначает его плотность, а чем она ниже, тем ниже и прочность на сжатие. Однако для перегородки эта характеристика имеет не такое значение, как для несущих стен, где учитывается ещё и теплопроводность, тоже зависящая от плотности.

  • Чем плотность ниже, тем теплее, поэтому для возведения внешних ограждающих конструкций применяют блоки как можно более низкой плотности – лишь бы класс бетона на сжатие соответствовал воздействующим нагрузкам. Основная же задача внутренних стенок, не обременённых никакими нагрузками кроме своего веса, состоит в обеспечении звуконепроницаемости.
  • Через плотный бетон звук проникает слабее, поэтому для перегородок обычно используют блоки D600 (тогда как для стен D300-D500). При этом более высокая прочность на сжатие тоже не будет лишней, ведь иногда на перегородку приходится повесить какой-то шкаф или телевизор. И для устойчивости, и для звуконепроницаемости лучше, когда толщина конструкции больше, поэтому перегородки между комнатами лучше делать толщиной не менее 100 мм.
  • Учитывая, что перегородка - это внутренняя конструкция, на теплопроводность материала внимания не обращают. При желании кладку блоков можно вести не на клею, а на обычном растворе - например, фабричном пескобетоне. При выборе кладочного раствора для перегородок следует учитывать их конфигурацию, ведь блоки могут быть гладкими или пазогребневыми.
  • Гладкие изделия можно монтировать и на ЦПС, и на клей. Технология монтажа профилированных блоков предполагает наличие в кладке лишь тонких горизонтальных швов (клеевых) – вертикальные стыки ничем не заполняются. Это ускоряет работу и даёт определённую экономию, но следует помнить, что звукоизоляция при наличии пустых стыков ухудшается.
Монтаж пазогребневых блоков на клею

Какой бы тип блоков ни использовался для устройства перегородок, армирование кладки осуществляется на общих основаниях.

Перегородка из газоблока весит втрое меньше кирпичной, поэтому многие ошибочно полагают, что для её опоры достаточно прочности бетонного пола, выполненного по грунту. Однако полы не обладают достаточной статичностью, и даже при качественном уплотнении грунта могут проседать.

По этой причине перегородки должны опираться на общий с домом фундамент – плиту, балку ростверка или ответвление ленточной конструкции. В случае с плитой, образовывающей сплошное основание, перегородки можно ставить как угодно и при желании переносить их в любое место. Если же фундамент под ними ленточный, при перепланировке можно переносить разве что дверной проём.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

При реконструкции старого дома, стоящего на ленточном фундаменте, для того, чтобы перенести перегородку, придётся сначала демонтировать пол и залить ленту мелкого заложения на новом месте, желательно с трапециевидным сечением. Это трудоёмкая и дорогостоящая работа, поэтому лучше изначально строить дом на сплошном (плитном) фундаменте.

Плитный фундамент идеален для газоблочного строительства

В малоэтажных домах перегородки бывают несущими крайне редко, поэтому чаще всего перегородки кладут, когда коробка готова, с фиксацией к основным стенам уголками, профилями или анкерами, о которых рассказывалось выше.

  • Начинается работа с выполнения разметки в четырёх плоскостях, к которым перегородка будет примыкать. К потолку она не примыкает, там должен быть технологический зазор, заполненный эластичным материалом - но для его установки тоже нужен ориентир.
  • Перед кладкой первого ряда основание очищается от пыли, при необходимости выравнивается стяжкой. Если всё и так ровно, по контуру перегородки настилается полоса рубероида, поверх которой и будет укладываться блок.
  • Даже когда основной монтаж производится на клею, первый ряд кладётся на растворную постель толщиной 12-20 мм, чтобы шов получился более жёстким и прочным. Ряд ведётся до противоположной стены или границы дверного проёма.
  • Если в примыканиях не используется профиль, фиксирующий перегородку сразу по всей высоте, после выведения первого ряда сразу монтируется точечный крепёж в виде уголков, анкеров или подвесов. Сами блоки, когда монтаж ведётся на клею, подтёсывают рубанком - если их кривизна мешает сделать тонкий шов.
  • При монтаже на раствор, отклонения в геометрии элементов кладки просто нивелируют за счёт толщины смеси, в которую в первом же ряду закладывают арматуру. Если высота газоблока составляет стандартные 250 мм, каждый следующий пояс армирования закладывают через 4 ряда от предыдущего.
  • Кладка должна вестись со смещением вертикальных стыков, которое обеспечивается перекрытием доборных блоков целыми. Доборы обычно ставятся перед проёмом и в конце ряда, ведь эти расстояния редко когда бывают кратными длине блока.
  • Выведя кладку на высоту дверного проёма (если он есть), выполняют его перекрытие и армирование, после чего продолжают монтаж до верха перегородки. Последний ряд должен быть установлен так, чтобы между ним и потолком образовался деформационный шов 20 мм – чтобы возможный прогиб перекрытия не нагрузил перегородку.
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

При необходимости, каждый блок подрезают, но лучше заранее высоту блоков и толщину швов рассчитать так, чтобы делать этого не приходилось.

В конце перегородку крепят к потолку стальными уголками, заполняя пространство деформационного шва пенопластом, монтажной пеной или заводской демпферной лентой. Этот слой не только компенсирует механические деформации узла сопряжения потолка и перегородки, но и гасит возникающие в перекрытии вибрации.

У каждого производителя собственный набор типоразмеров выпускаемых перегородочных блоков, ориентированный на потребительский спрос региона, но в целом на рынке газобетона представлены изделия с более разнообразными параметрами. Диапазон ширины, за счёт которой формируется толщина перегородки, составляет 50-200 мм. Самые тонкие блоки используют для планировки санузлов и формирования несъёмных опалубок перемычек и армопоясов, толстые для несущих внутренних стен, ну а золотую серединку (100-150 мм) – для обычных межкомнатных перегородок.

Перегородочные блоки с разной толщиной

Самыми проблемными являются тонкие перегородки, потому что имеют малую площадь опоры и очень неустойчивы. По этой причине кладку толщиной 50; 75 и 100 мм необходимо армировать вне зависимости от геометрических параметров конструкции и наличия или отсутствия в ней проёмов. Так же толщина перегородки влияет и на выбор материала для армирования.

Стержневую арматуру, например, нельзя использовать на перегородках толщиной до 150 мм, потому что нарезанную под неё штрабу шириной 20-25 мм, по технологии нужно размещать в 60 мм от краёв. Именно поэтому для армирования тонких перегородок используют стальную перфоленту - или иные материалы, не требующие штрабления.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Обратите внимание: Как вариант, вместо ленты может использоваться стеклосетка. За счёт малой толщины она идеально подходит для армирования кладки с тонкими швами, но представьте, сколько узких полосок из неё нужно вымерять и отрезать, что создаёт лишнюю работу.

При толщине от 150 мм перегородка уже фактически имеет статус стены, пусть и ненесущей. Её можно усиливать любым способом, в том числе и с использованием стержневой арматуры, которая закладывается в один ряд.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²

Монтажной лентой, или перфолентой называют тонкую полосу (0,4-2 мм) из оцинкованной стали шириной 15-30 мм, смотанную в удобные для использования бобины. Преимущества тонкой полосы состоят в том, что: 1) она подходит для клеевых швов; 2) под неё не нужно штрабить газобетон, что экономит время и снижает трудозатраты.

  • Данный вид арматуры преимущественно используется для армирования перегородок - для несущих стен нужен более прочный и упругий материал. К тому же чтобы предупредить смещение, ленту приходится фиксировать саморезами - а при большом объёме работ это дополнительные материальные расходы.
  • Как вариант, для армирования газоблочной кладки может использоваться толстая стальная полоса (3-5 мм толщиной). Но её, как и стержни, приходится закладывать в штрабы, так что для горизонтального усиления данный материал можно рассматривать лишь как альтернативу. А вот для крепления торцов перегородки в местах примыкания к стенам, этот вариант просто идеальный.
  • Вторым по популярности материалом, применяемым для армирования перегородок, является кладочная сетка. Перегородочные блоки нередко монтируют на обычном растворе с толщиной шва 12 мм, и в этом случае можно применять стальную сетку 50*50 мм толщиной 3 мм.
  • Однако для тонких перегородок металлическую сетку тоже неудобно нарезать на узкие полосы – гораздо неудобнее, чем полимерную. Базальтовую сетку можно кроить обычными ножницами, обходясь без электроинструмента, а прочность на разрыв у неё не хуже, чем у более толстой стальной проволоки (минимум 20 кН/м).
  • Несущую перегородку толщиной 150-180 мм, можно армировать металлическими или композитными стержнями, толстой стальной полосой или стеклопластиковой сеткой. А так как эта конструкция должна будет воспринимать нагрузки наравне со стенами, заканчиваться она должна армированным монолитным рядом, соединённым арматурой с общим армопоясом, охватывающим весь периметр несущих стен.
  • Обычным ненагруженным перегородкам толщиной 100-120 мм, за счёт армирования не столько придаётся прочность, сколько предупреждается трещинообразование. Чаще всего оно возникает из-за жёсткости растворных швов, активно сопротивляющихся изгибу, поэтому для монтажа блочных перегородок рекомендуется применять эластичный пенополиуретановый клей. А соответственно, лучше будет работать и эластичная арматура.
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Обратите внимание: Специалисты утверждают, что при использовании ППУ клея арматура не нужна вообще. Шов из полимеризовавшегося полиуретана, имеющего отменные показатели прочности на сжатие, изгиб и срез, сам по себе работает не хуже арматуры. Разорвать такое соединение механически невозможно, скорее разорвётся блок – так что перегородки, смонтированные из газоблока на полиуретановом клею, подлежат усилению только в зоне дверных проёмов.

Что касается вертикального армирования, столь популярного в Европе, то в нашей стране такового не практикуют. Оно может быть предусмотрено проектом, как альтернатива деформационным швам - например, для строительства дома в сейсмоопасной зоне. В остальных случаях с задачей усиления прекрасно справляется горизонтальное армирование, которое и выполняется проще, и обходится дешевле.
