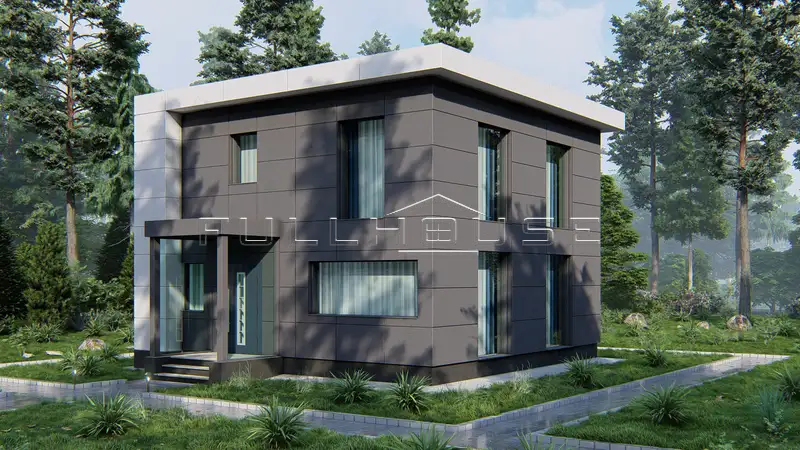

Проект двухэтажного дома с плоской кровлей Status Villa общей площадью 115м² с 4-мя спальнями. Проект Status представляет собой 2х-этажный дом с минимально возможными комфортными помещениями за счет грамотной планировки, эргономики пространства и качественного наполнения. Все продумано до мелочей для комфортной жизни и нет избыточных и бесполезных решений.
Общая информация и стоимость проекта
Посмотреть смету FH-115 Status-2 Villa
Посмотреть смету FH-115 Status-2 Villa
КАК КУПИТЬ ПРОЕКТ?
Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки, выберите нужную планировку и нажмите «оформить заказ». Скачайте договор, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. Одновременно по реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.
Состав проекта:
- Общие данные (1 страница);
- Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
- План фундамента с закладными под инженерные коммуникации;
- Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
- Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
- План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
- Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
- Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).

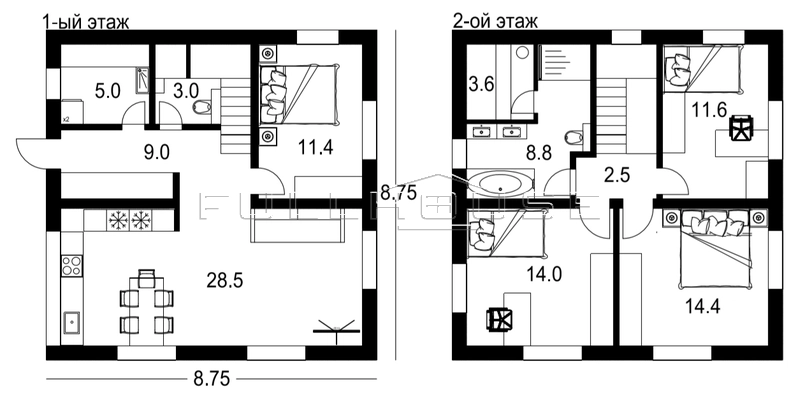

Экспликация помещений
- 1 этажа
- Холл 9,5м²
- Котельная 5м²
- Гостевой с/у 2,5м²
- Кладовка в подлестничном пространстве 3м²
- Гостевая спальня 11,3м²
- Единое пространство гостиная-кухня-столовая 28,7м²
- 2 этажа
- Холл 2,5м²
- 3 спальни 11,5м², 14,0м², 14,5м²
- Ванная комната с финской сауной 12,3м²
Холл
Холл с вместительным гардеробом глубиной 70см просторный и комфортный для нахождения в нем одновременно 4 человек. Это условно «грязная зона», поэтому она спроектирована так, чтобы лишний раз ее не пересекать и не разносить грязь по дому. На линии движения вход-кухня не должно быть ни одной двери. При этом проектом предусмотрена возможность установки двери для полного изолирования холла от остальной части дома.
Котельная
Вход в котельную из холла является более рациональным и современным решением, чем отдельный вход с улицы: 1) не тратите деньги на 2-ую теплую входную дверь, которая значительно дороже межкомнатной, 2) хозяйке удобнее попадать в котельную и производить влажную уборку, т.к. делать это нужно также часто, как и в доме, 3) не нужно расширять крыльцо с навесом под наружную дверь для котельной.
Площадь котельной 5м² определена требованиями к объему газовой котельной, что составляет 15м³. Кроме того, для такой котельной обязательным является наличие окна и естественной вентиляции на крышу.
Гостевой санузел
В с/у размещается: раковина 80см, инсталляция, комфортная душевая, а также расположен вход в кладовую в подлестничном пространстве.
Спальни
Все 4 спальни площадью около 12м² легко вмещают: 1) Двуспальную кровать 180см с прикроватными тумбами. 2) Гардеробный шкаф глубиной 60см. 3) Остаются комфортные проходы вокруг кровати. В спальне, в отличие от гостиной, не нужно гнаться за большими пространствами, т.к. ее главная функция - это обеспечение здорового микроклимата и психологического комфорта во время отдыха и сна. Или, проще говоря, спальня только для того, чтобы спать. Человек подсознательно ищет для себя уютное, соразмерное пространство.

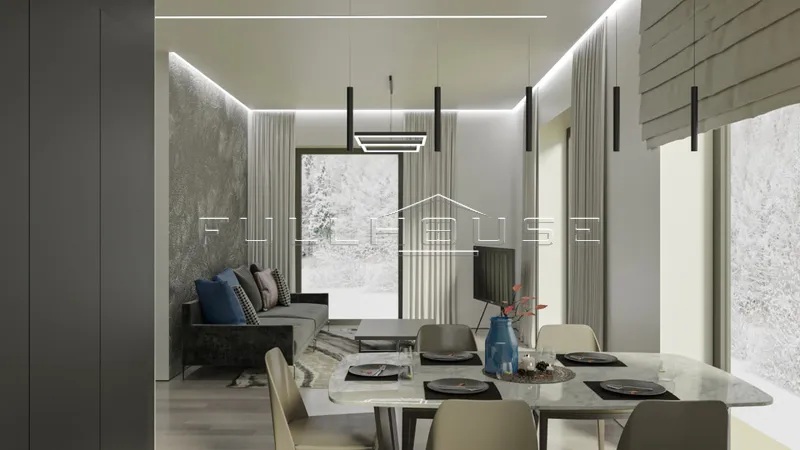

Гостиная, столовая, кухня
Оптимальное и рациональное решение – объединение гостиной, столовой и кухни в одно единое пространство, что визуально и фактически увеличивает объем дома, уменьшая при этом материалоемкость - меньше перегородок, проемов, дверей, отделки и перерасхода материалов. В гостиной предусмотрены панорамные окна в пол. А для тех, кто предпочитает стандартные окна с подоконниками, проект позволяет доложить блоки до необходимой отметки.
Правила проектирования гостиной
Планировка дома разработана с учетом логики перемещений по дому, математических закономерностей, оптимальных объемов, симметрии и пропорций. Все эти знания я сформулировал в виде следующих простых правил:
- Правило баланса. Для этого в планировочной программе накладываем модульную сетку и осевые линии, с помощью которых находим закономерности в симметрии и эргономике помещений, пустые или перегруженные мебелью зоны, определяем оптимальные расстояния для проходов и перемещений. Правило баланса является отправным для создания светотехнического проекта.
- Правило связки. Проектирование фасада дома происходит в единой связке с проектированием окон и расстановкой мебели и сантехнических приборов. Размеры и симметрия окон определяется только по фасаду, а не изнутри помещений. Положение окон определяет место для установки мебели и наоборот, поэтому проектировать одно без другого ошибочно. Если вы выбираете проект дома, где на плане нет рекомендуемой расстановки мебели, то лучше ищите другие проекты, где мебель обозначена, чтобы избежать в будущем проблем при проектировании и расстановки мебели в построенном доме.
- Правило ракурсов. Положение мебели в гостиной, спальне, столовой и на кухне является отправным для будущего ландшафтного проектирования. Для этого определяем основные точки созерцания, которые соответствуют проекциям головы человека. Проводим от каждой точки по 2 линии к краям оконных откосов. В зоне пересечения линий будут располагаться основные ландшафтные композиции.
- Правило фокусов. От телевизора диван располагается в среднем на расстоянии 2,4м, которое может меняться в зависимости от диагонали экрана. Располагая телевизор на внешней стене, я предлагаю для сидящих на диване сразу несколько фокусов внимания: 1) Сам телевизор. 2) Биокамин, который можно расположить под ТВ, или дровяной камин справа или слева перед диваном. 3) Вид на окружающий ландшафт через панорамные окна в пол.
Столовая
Проектом предусмотрен большой стол на своем логичном и постоянном месте, где он не будет мешать траекториям движения, с оптимальными размерами 2х1м, за которым с комфортом могут разместиться 8 человек: например, семья из 4х человек с бабушками и дедушками. А больше и не нужно, т.к. современный ритм жизни такой, что мы чаще встречаемся со знакомыми и друзьями в ресторанах, чем дома.
Кухня
Проектом предусмотрена 2х линейная кухня. Длина 1-й линии с кухонной столешницей 3м и с 5 нижними шкафчиками шириной по 60см; длина 2-й линии 2,4м с 4 пеналами шириной по 60см. В пеналах встроена бытовая техника: микроволновая и духовая печи, холодильник и морозильник. Между кухней и столом выдержано расстояние не менее 1,2м. Над 1-ой линией проектом предусмотрено панорамное окно, подоконником которого является продолжение столешницы. Если вы хотите к проекту добавить верхние шкафчики, то можете уменьшить высоту окна до размеров фартука.
Указанные размеры являются оптимальными для частного дома и дают возможность устанавливать не только индивидуальные, но и типовые кухни. Если проектировать больше, то это, как правило, уже избыточно и бесполезно. Лучше грамотно организовать существующее пространство. Угловой элемент в кухне исключен, т.к. он самый дорогой и неудобный. Угол я «зашиваю» стеновыми или отделочными материалами, а с обратной стороны организую систему хранения.
Проект кухни имеет комфортные зоны для готовки, по которым происходит перемещение в логичной последовательности: а. зона хранения (шкаф-пенал, холодильник, морозильник) → б. зона мойки с раковиной, с местами хранения корзины для мусора, аксессуаров и бытовой химии → в. рабочая зона (зона резки и подготовки продуктов) → г. зона приготовления (варочная панель, духовой шкаф, микроволновка) → д. зона паркинга мелкой бытовой техники. Последовательность зон, вы можете определить индивидуально при заказе кухни - на архитектурный проект это никак не влияет.
Ванная на 2м этаже с сауной.
Холл на 2 этаже с минимальными размерами служит только буфером для открытия дверей. Окно в зоне межэтажной лестницы для безопасной эксплуатации лестницы. 2х-маршевая лестница безопасная, комфортная, с оптимальными размерами ступеней и шириной.
Максимум полезной площади
В проекте Status Villa количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Процентное соотношение жилых комнат к нежилым 75:25, активных зон к транзитным 90:10. Все мокрые зоны максимально локализованы в углу дома. Проектом предусмотрено достаточное количество зон хранения.
Перед выбором проекта своего будущего дома всегда задавайте вопрос: зачем мне нужен каждый м²? Метры, наличие которых вы не можете аргументированно обосновать - лишние, а их строительство - нерациональное. Сэкономленные деньги лучше потратить на качественную отделку, мебель и бытовую технику. Ошибка большинства застройщиков заключается в больших амбициях, несоответствующих финансовым возможностям и превращение красивой загородной жизни в вечный долгострой! Стройте оптимальные по площади дома и живите сейчас!
Существует простой и быстрый способ определить стоимость строительства дома с простой геометрией под ключ. Для этого нужно умножить стоимость строительства коробки на 2,5, и вы получите близкую к реальности стоимость строительства под ключ. Ссылку на актуальную смету по проекту Status Villa вы можете найти в описании под видео.
Габаритные размеры дома 8,75м х 8,75м идеально подходят для небольших и узких участков.
Общая длина внешних стен и простенков между оконными и дверными проемами кратна стандартной длине газобетонных блоков 625мм. Для стены 8,75м нужно ровно 14 блоков.
Внешние и внутренние несущие стены имеют такую толщину, которая позволяют возводить их на выбор из газобетона или кирпича. Внешняя стена 375мм соответствует кладке в 1,5 кирпича или поризованной керамике формата 10,7NF, а внутренняя стена 250мм – кладке в 1 кирпич.
Принцип чистых линий
Прямоугольная геометрия дома также направлена на снижение стоимости строительства за 1 кв.м. загородного жилья. Принцип чистых линий – это проектирование экономичных домов с простой архитектурой, а именно с прямыми линиями и прямоугольными формами, как в известной рекламе шоколадки: Quadratisch, Praktisch, Gut. Любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства. Например, у дома с одним эркером и дома с простой прямоугольной геометрией объемы стеновых и кровельных материалов одинаковые, но при этом площадь дома больше у прямоугольного. Поэтому стоимость строительства 1м² дома с эркером будет существенно выше.
Двери
Принципы открывания дверей очевидны и логичны для данной планировки с учетом траекторий перемещений людей по дому. 1) Открытие дверей безопасное и не создает конфликтных сценариев: не ударяют проходящих мимо людей, смежные двери, мебель или сантехприборы. 2) Открывая двери, входящий сразу видит основной объем комнаты.
Пристройки для проекта дома
Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 5 универсальных пристроек для дома: террасы, крыльца, навеса для 2х автомобилей и 2х типоразмеров хозблоков.
Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.
Посмотреть проект FH-4 UnitК проекту Status Villa возможно пристроить: террасу, навес для 2х автомобилей и на выбор один из 2х типоразмеров хозблоков. Все указанные пристройки входят в состав проекта универсальных пристроек Unit.
