Как сделать вентиляцию цокольного этажа

прочесть за 16 минут дата публикации 28.04.2021г.

Цокольные этажи используются повсеместно, и при правильной организации вентиляции, водоснабжения, отопления и водоотведения они мало чем уступают надземным этажам. Более того, их обустройство выгодно в плане экономии площади застройки, в плане отопления, но высока вероятность столкнуться с сыростью. Учитывая особенности этих помещений, их чаще используют под спортивные залы, игровые комнаты или под бассейн. Как бы вы ни хотели оборудовать цоколь, крайне важно обеспечить в нем хорошую циркуляцию воздушных масс, что устранит сырость и неприятные затхлые запахи. Вентиляция цокольного этажа может устраиваться несколькими способами, о которых будет рассказано в сегодняшней статье.

Стены цокольного этажа фактически являются частью фундамента дома. Они частично закопаны в грунте, поэтому, чтобы обеспечить необходимые условия для сохранности стен и создания, комфортного для человека микроклимата внутри помещений, требуется обеспечить соблюдение большого количества мер.

Котлован под строительство цокольного этажа

К таковым можно отнести:

  • Внешнюю гидроизоляцию фундамента – имеются в виду как горизонтальные прослойки изоляции, предотвращающие капиллярный подъем влаги по стенам, так и внешняя обмазка, уберегающая от прямого намокания.
  • Внешние системы дренажа и водоотведения – особенно актуальны для строений, располагаемых на крутых склонах, к которым будет постоянно стекаться большое количество осадков. К этому пункту относится и монолитная отмостка по периметру строения.
  • Теплоизоляцию – обычно цоколь значительно теплее верхних этажей, так как находится в земле. Однако если планируется использовать цоколь как жилое помещение, требуется дополнительное утепление, которое защитить стены от образования в них конденсата.
  • Производительную систему вентиляции, рассчитанную на объем внутренних помещений.
Гидроизоляция и утепление под плитой

Основная особенность вентиляции в цокольном этаже заключается в недостаточной разнице высот для притяжных и вытяжных отверстий, в результате чего тяга может быть слабой, недостаточной для постоянного обновления воздуха в помещениях. Борются с этим по-разному – подробнее будет рассказано по ходу статьи.

Последствия от нарушенного воздухообмена для человека, помещения или вещей, хранящихся внутри, могут быть самые разные. К наименее известным, но от того не менее опасным можно отнести скопление внутри газов, образующихся в результате необратимых химических реакций, протекающих в грунте. Их тип и количество зависит от состава почвы. Наиболее опасным газом является радон, который, накапливаясь, может вызывать недомогания и даже послужить причиной развития различных болезней. Конечно, критичного количества радона в цоколе не накопится, но свое воздействие он все равно оказывает.

Из более насущных проблем отметим растущую сырость в помещениях, которая при наличии тепла способствует активному размножению плесени. В таких условиях в комнатах не смогут находится не только люди, но и вещи, и продукты, которые будут быстро сыреть и портиться. Споры плесени могут вызывать у людей различные заболевания – от аллергических реакций, до тяжелых бронхитов. Более того, грибок может попасть и на верхние этажи.

Как уже было сказано, разновидностей систем вентиляции для цоколя разработано несколько, однако большого разнообразия технологий и схем не ждите, так как в основе всегда лежит принцип циркуляции воздушных масс через притяжные и вытяжные отверстия. При этом организация системы воздухообмена требует знания дела, нормативов и законов физики. Не обладая этим багажом, рискуешь, что вентиляция жилого цокольного этажа не будет работать как нужно. Тип вентиляции и точки расположения воздуховодов рассчитывается совместно с проектом всего дома. Схема будет зависеть от внутреннего объема помещений, их количества и взаимосвязи. Если застройщику требуется создать в разных комнатах отличающийся микроклимат, то системы необходимо сделать независимыми, с разветвленными ходами воздуховодов.

При проектировании вентиляции необходимо знать и понимать принципы движения воздушных масс, что позволит организовать эффективное проветривание в нужном направлении. Необходимо предусмотреть достаточное количество приточных отверстий, которые обеспечат свежим воздухом все помещения. Если отдельные комнаты спроектированы без продухов и одновременно изолированы от остального пространства цоколя перегородками, то в них постоянно будет застаиваться воздух, образуется сырость и далее по цепочке.

В Своде Правил (СП) 54.13330.2011 глава 9 прописаны нормативы воздухообмена в жилых помещениях из расчета на одного человека. Соблюдение этих параметров – залог безопасности, здорового микроклимата и человека, находящегося в нем. Требования для помещений разного назначения различаются кардинально. Например, для обычной спальни приток свежего воздуха в час должен быть не менее 3 м³ на 1 человека, тогда как в комнатах с нагревательным оборудованием этот показатель в десятки раз выше (кухня с газовой плитой – 30 м³; котельная – 100 м³).

Есть правило, гласящее, что сумма площадей всех вентиляционных отверстий в нежилых помещениях, не имеющих вытяжной вентиляции, чердаках и наружных стенах подвала должна равняться 1/400 от всей площади цокольного этажа. При этом минимальная площадь одного отверстия должна составлять 0,05 м². Если цоколь используется как нежилое помещение, то произвести простейший расчет не составит никакого труда:

  • Предположим, что площадь цоколя составляет 100 м². Делим это значение на 400 и получаем 0,25м², как площадь всех притяжных отверстий.
  • Далее необходимо определить количество отверстий – ориентируйтесь, что в каждой комнате должен быть приток. Допустим их всего 4.
  • Затем необходимо вычислить пропорции каждого приточного отверстия согласно нормативам воздухообмена. Сразу уточним, что эти значения в таблице 9.1 упомянутого выше СП минимальные. Превышать их можно, главное – не увлечься и не выстудить весь цоколь.
  • В сети можно отыскать множество таблиц с информацией о пропускной способности отверстий разной площади при разной скорости движения воздуха. Например, через вытяжку сечением 100*150 мм, при скорости воздуха 1 м/с, проходит 54 м³ газа. Площадь такого отверстия составляет 0,015 м².
  • Делим 0,25 на 4 и получаем, что каждое отверстие должно быть минимальной площадью 0,0625 м². Для более равномерного распределения воздушных масс, количество отверстий можно увеличить.

При этом в расчетах учитывают окна, как такой же источник притока воздуха. Если цоколь планируется использовать как постоянное место пребывания человека, то без вытяжной вентиляции обойтись невозможно. Оставлять такие площади постоянно открытыми нельзя, так как внутри будет холодно.

Как понятно из названия, в такой вентиляции воздух должен двигаться естественно, за счет перепадов высот, разницы давления и температуры воздуха. Это удобный, дешевый и практически бесперебойный способ проветривания, однако при нарушениях в проектировании и строительстве возможны ситуации, когда вентиляция функционирует плохо и даже «опрокидывается» - воздух двигается в обратном направлении, принося теплые массы взамен холодных в летнее время.

Естественная вентиляция – это всегда прямой столб воздуховода, который стояком должен пройти через все этажи и крышу, либо выйти за пределы стен и пойти вверх уже снаружи. Второй вариант нежелателен, так как в системе воздуховодов появляются повороты, которые существенно снижают тягу (если их будет более 2-х, то тяги не будет). Также, двигаясь по наружному участку воздуховода, воздух будет быстро остывать зимой и, наоборот, нагреваться летом, что также приводит к остановке вентиляции и даже ее «опрокидыванию».

Вентиляция цокольного этажа частного дома - схема

Производительность естественного канала вентиляции напрямую зависит от трех факторов:

  1. Высота вытяжной трубы. Ее необходимо вывести на один уровень с коньком крыши, либо несколько ниже, но с отклонением не более 15 градусов от воображаемой горизонтальной линии, идущей от конька крыши. Зависимость прямо пропорциональная – чем больше высота, тем сильнее тяга.
  2. Плотность и температура воздуха – чем больше разница температур, тем больше разница в плотности воздуха. Нагретые массы значительно легче холодных, поэтому под силой воздействия гравитации их выдавливает вверх. Так как природа не терпит пустоты, образующийся перепад давления тут же загоняет в помещения такое же количество холодного воздуха через притяжные отверстия. Зимой, когда на улице -30, а в помещении +25 тяга будет максимальной, поэтому, чтобы интенсивно не охлаждать комнаты, приточные отверстия или вытяжку частично прикрывают. Летом, когда температура воздуха в помещении зачастую ниже, чем на улице, что особенно актуально для цоколя, тяга может полностью останавливаться или разворачиваться в обратном направлении.
  3. Расположение выхода трубы на крыше. Флюгарку необходимо располагать с подветренной стороны, чтобы она обдувалась со всех сторон. Именно поэтому запрещено опускать трубу ниже 15 градусов от конька крыши. В противном случае конек перекроет обдув, и тяга станет малоэффективной. Работает это так: когда дует ветер, он проходит между торцом трубы и флюгаркой, создавая тем самым область пониженного давления, который тут же стремится заполниться воздушными массами из канала естественной вентиляции, приводя в движение воздух в помещениях, связанных напрямую с этим каналом.

Из всего перечисленого внимательный читатель уже сделает вывод, что размеры отверстий – это лишь небольшая, неосновная часть системы естественной вентиляции. Куда важнее площадь вытяжного отверстия, которая должна пропустить через себя весь объем приточного воздуха, и сила тяги (скорость движения воздуха), создаваемая за счет названных выше факторов.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Проблема использования естественной вентиляции летом решается за счет обычного проветривания через окна, которые устанавливаются в каждом помещении и обязательно оборудуются механизмами для открывания. При открытых окнах воздух будет медленно проходить через комнаты, удаляя углекислый газ. Температура в цоколе будет значительно ниже, чем на улице, поэтому здесь летом будет находиться приятно.

Если естественная вентиляция не справляется, либо нет условий для ее правильной установки, используют принудительные системы. Внешне они мало чем отличаются от естественных, но с одним очень важным отличием – в них установлен вентилятор или турбина, которые при включении заставляют воздух двигаться в нужном направлении. Такими системами рекомендуется оборудовать все помещения с нагревательными приборами, ванные комнаты, котельные.

Этот способ вентиляции эффективен, однако требует не только затрат электрической энергии, но и ее постоянного наличия. Энергозависимость – основной минус таких систем, поэтому профессионалы рекомендуют смешанные, сложные системы вентиляции, о которых будет рассказано в следующей главе.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Если в цоколе распланировано несколько помещений, то необходимо оборудовать разветвленную сеть воздуховодов и в каждом помещении отдельно установить по вытяжному вентилятору. От этого существенно возрастает стоимость решения.

Вообще подобные системы делятся на два вида:

  1. Приточная принудительная вентиляция – активное оборудование устанавливается на приточные отверстия. В свою очередь она имеет два подтипа – центральная и компактная точечная. Первый вариант обеспечивает воздухом все помещения, устанавливается на одно крупное приточное отверстие и далее, по разведенным каналам подает воздух в нужные помещения. Стоит такая система очень дорого, монтируется профессиональными бригадами, поэтому подходит больше для предприятий и общественных зданий. Второй предполагает установку независимых вентиляторов в каждую из комнат.
  2. Вытяжная принудительная вентиляция цокольного этажа также делится на два типа по аналогичному принципу, только вот оборудование устанавливается на вытяжные каналы.

Основное оборудование центральной вентиляции располагают в отдельных технических помещениях в виду его громоздкости. Воздуховоды собираются преимущественно из прямоугольных металлических труб, иногда с шумо- и виброизоляцией. Из плюсов подобных систем отметим высокую производительность, независимость от сезонов и погоды на улице, возможность организации проветривания в неприспособленных под естественную вентиляцию помещениях, не требуется строительство вертикальных труб.

Из минусов выделяют стоимость, сложный монтаж и громоздкость системы.

Компактная вентиляция не столь производительна как центральная, однако ее мощности достаточно для проветривания жилых помещений любого типа. Средняя стоимость бризера для одной комнаты будет составлять 15-25 тысяч рублей. Конечно, это тоже не дешево, но намного меньше, чем у центральной вентиляции, которая может обойтись до 300 тысяч руб. Также отметим простоту монтажа - установить бризер сможет любой, у кого есть оборудование для создания отверстия в стене нужного объема, а если отверстия сделаны изначально – и того проще.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

В принудительную систему вентиляции можно добавлять элементы для очистки воздуха, его осушения и увлажнения и подогрева.

Данный тип систем является универсальным, так как использует в себе принципы работы естественной и принудительной вентиляции. В основу ложится вертикальный дымоход, проходящий через кровлю и все перекрытия здания. Для регулировки тяги в нее встраивается активное оборудование, которое может включаться по мере необходимости.

Ярким примером такой системы является кондиционер, работающий совместно с вытяжкой. Этот прибор нагнетает свежий охлажденный или подогретый воздух в комнаты, выталкивая разогретые массы, находящиеся под потолком в вытяжное отверстие. Оборудование используется летом, когда естественная тяга слаба и не дает нужного эффекта. Зимой кондиционер отключается, и проветривание происходит за счет естественного движения воздуха.

Также могут использоваться центробежные, многоканальные или осевые вентиляторы, встраиваемые непосредственно в каналы естественной вентиляции, либо дублирующие каналы. Такие системы эффективно работают в любом температурном диапазоне, однако они также требуют дополнительных затрат на само оборудование и его установку.

Если разбить процесс установки естественной вентиляции на основные этапы, получим:

  • Расчет необходимой производительности вентиляционной системы. Данная процедура должна производиться на этапе проектирования здания. Формулы легко найти в сети, а результаты сопоставить с нормативными требованиями.
  • Определиться с количеством вентиляционных отверстий – чем их больше, тем равномернее воздух поступает в помещения.
  • Определить пути перемещения воздушных масс, чтобы найти точные места расположения притоков.
  • При строительстве стен цоколя сформировать продухи нужного размера и установить больше широких окон, через которые будет производиться проветривание в жаркое время года.
  • Установить центральное вытяжное отверстие для жилых комнат и отдельные для помещений, в которых в воздухе накапливаются вредные вещества (кухня, котельная).

Если вертикальный дымоход проектируется и устанавливается одновременно со строительством дома, то его встраивают в стену, используя для этого трубы из разных материалов либо специальные фасонные блоки с полостями внутри.

  • Чтобы вентиляция работала хорошо, каналы необходимо формировать из материалов, обладающих высокими тепло-инерционными свойствами, например, кирпича или керамических и асбестовых труб. Такие материалы как пластик и металл тоже используют, но нужно отдавать себе отчет в том, что эффективность такой системы будет страдать.

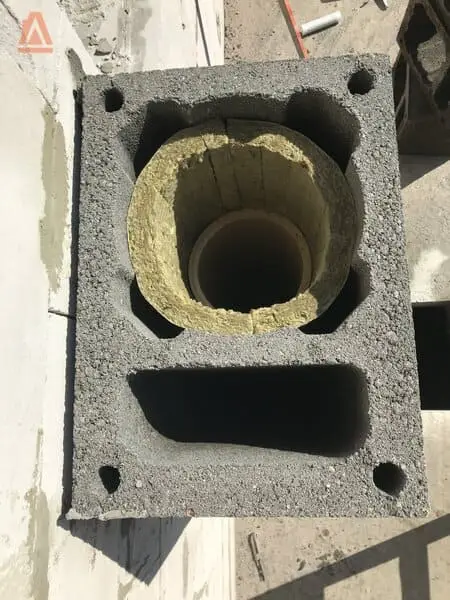

    Вентканал в доме
  • Причина заключается в том, что та же сталь быстро нагревается и также быстро отдает тепло. В результате воздух при подъеме будет быстро остывать, что ослабит тягу. Современные металлические воздуховоды имеют коаксиальное строение – две трубы разных диаметров вставлены одна в другую, а между ними проложен слой теплоизолятора. Такие системы будут работать эффективно, однако стоят немалых денег.
  • Одностенные трубы из нержавеющей стали можно использовать, если замуровывать их внутри кирпичной кладки, вплоть до окончания вентиляционного канала. Существуют и другие варианты труб, например, вермикулитовые. Каждый вариант имеет свои характеристики, которые необходимо изучить перед использованием.
  • Вытяжное отверстие в помещении располагается на максимально возможной высоте, так как именно в этой части комнаты скапливается нагретый воздух, углекислый и угарный газ. В то же время приточные отверстия нужно разместить ниже, чтобы обеспечить разницу в перепаде температур и давлении.
  • Если проектом предусмотрен вентканал, проходящий до конька крыши, то перепад высоты между приточным и вытяжным отверстием может быть минимальным. Если же стояк не спроектирован и требуется сделать независимую систему для проветривания цоколя, приточное отверстие нужно соединить с трубой и провести его близко к полу. Если этого не сделать, воздух практически не будет двигаться даже зимой. В нижней части комнаты будет постоянная сырость.
  • От нижней точки приточного воздуховода до пола оставляется минимальное расстояние в 30 см. Холодные массы воздуха тяжелее легких, и силами гравитации придавливаются к полу и распространяются по нему. Для беспрепятственного движения воздуха между комнатами, необходимо оставить под дверями зазор в 2 и более см.
  • При расчете путей движения воздуха необходимо учесть, чтобы массы проходили через все помещения. Помещения, которые изолируются от других по разным причинам, оборудуются отдельными вытяжками.
  • Чтобы усилить тягу, рекомендуем на центральной вытяжке, которая также располагается в стене, установить вертикальную трубу, и вывести ее вверх на максимально возможное расстояние. Такая труба будет иметь всего 1 поворот, который сильно не ослабит тягу.
  • Используйте утепленные коаксиальные дымоходы. Чем дальше труба будет выдвинута от стены, тем сильнее она будет обдуваться ветром. Если участок вывода вентканала закрыт со всех сторон заборами и другими сооружениями, вывод трубы нужно поднять выше самой высокой точки данных объектов, чтобы ветер мог обдувать флюгарку.
  • Не допускайте нарушения герметичности воздуховодов – каждая щель будет уменьшать тягу. Обязательно просчитайте производительность вытяжного отверстия, которого должно хватить для вывода нормативных значений объема воздуха, в расчете на одного человека, находящегося в комнате.

Производительность берется с запасом, при необходимости тяга ограничивается искусственно, за счет клапанов и затворов.

Вентиляция – это важная, неотъемлемая часть любых помещений, особенно используемых, как жилые. Регулярное поступление свежего воздуха благотворно сказывается на микроклимате помещения и на здоровье человека. Устанавливается нормальная влажность, не развиваются болезнетворные и прочие микроорганизмы. В общем, значение вентиляции, тем более для цокольного этажа, переоценить трудно. Обязательно уделите этому вопросу должное внимание, если самостоятельно проектируете и строите дом.
