Решение построить баню всегда сопровождается вопросом об устройстве для неё надёжного фундамента, на котором было бы удобно устроить слив воды. Конструктив основания должен выбираться в зависимости от качества грунта и степени его влажности, да только вряд ли при возведении хозпостроек кто-то производит такие исследования. Проще сразу выбрать плитный фундамент для бани, который можно устроить в любых условиях – был бы только ровный пятачок земли для постройки.
Характеристика монолитной плиты
Главным преимуществом сплошных фундаментов является площадь опоры, соответствующая площади всего строения, им не свойственно опрокидывание, как это может случиться с неправильно спроектированным ленточным основанием. Плита идеально распределяет нагрузки и минимально давит на грунт, поэтому неравномерных просадок не провоцирует.
Экономичным этот вид фундамента не назовёшь, так как из-за большой площади расход бетона и арматуры увеличивается. Однако тот факт, что параллельно вы получаете готовое, ровное и стабильное основание для чистового пола, этот недостаток вполне компенсирует - к тому же, и объём земляных работ, и количество пиломатериала для опалубки, здесь минимальны.
В целом, положительные и отрицательные стороны фундамента плиты для бани можно охарактеризовать так:
| Плюсы | Минусы |
| Высокая способность к восприятию нагрузок. | Повышенный расход материала, себестоимость выше, чем у ленты. |
| Высокая пространственная устойчивость благодаря большой площади подошвы. | Сложность проектирования и строительства на неровном рельефе. |
| Высокая сопротивляемость изгибающим нагрузкам. | Доступ к коммуникациям, которые проходят под плитой, затруднён, поэтому желательно сразу прокладывать дублирующую линию. |
| Не требует устройства дополнительных опор под внутренние стены или печь. | |
| Одновременно с функцией фундамента служит черновым полом, который можно утеплить в процессе строительства. | |
| Не боится морозного пучения, поэтому может строиться на любых грунтах. | |
| При небольшой площади монолитный фундамент для бани можно забетонировать за день и без использования бетононасоса. |
Как выбрать фундамент для бани
Существует несколько разновидностей плитных фундаментов, которые могут различаться как по глубине заложения, так и по форме. В закладке ниже границ промерзания, при строительстве небольшой отдельно стоящей бани, смысла нет (этот вариант хорош только для цокольного этажа), поэтому говорить будем только о плитах мелкозаглублённых и поверхностных.
- Разница между ними в том, что при мелком заложении сама плита находится на две трети своей высоты ниже уровня грунта. Поверхностная плита, она же плавающая, не заглубляется вовсе: в грунте находится только песчаная подушка, а отметка подошвы монолита совпадает с планировочной отметкой грунта.
- С глубиной разобрались, теперь о форме. Обычная плоская плита хороша только на сухих непучинистых и плотных грунтах. Степень пучинистости зависит не только от типа почвы, но и степени её увлажнения. Без проводимых исследований, уверенными, что грунт на участке обладает теми или иными свойствами, невозможно. Только когда место для бани находится на возвышенности, можно быть уверенными, что в грунте нет подземной влаги, и не будет процесса пучения. Баню вообще рекомендуется ставить на наиболее высоком месте - другое дело, что выбор бывает далеко не у всех.
- На пучинистых грунтах плиту лучше строить плиту с рёбрами жёсткости, которые могут быть направлены вниз или вверх. Первый вариант всегда заглубляется не менее чем на 50 см, и используется обычно с подфундаментным утеплением, идеально защищающим плиту от морозного пучения.
- Такая плита хороша для устройства в регионах с глубоким промерзанием грунта или близким расположением грунтовых вод, в неё удобно заложить напольное отопление, что для бани весьма ценное удовольствие. Рёбра в грунте фактически являются фундаментной лентой, воспринимающей на себя большую часть нагрузок, поэтому горизонтальную часть плиты можно сделать минимальной толщины (150 мм).
- На такой плите, как и на обычной плоской, цоколь придётся выкладывать из кирпича или полнотелых бетонных камней. Как вариант, можно начинать кладку газоблоков прямо по плите (без цоколя) - это удобно для строительства, но не для каждой местности подходит. Когда зимой выпадает высокий снег, нижняя часть стен будет подвержена интенсивному воздействию влаги – а это плохо для любого стенового материала, тем более для газобетона.
Совет: Для газоблочной бани лучше выбрать вариант плиты с ростверком на поверхности. Направленные вверх рёбра не только обеспечивают идеальную статичность стен, но и выполняют функции цоколя, что избавляет от необходимости его возведения. При строительстве бани цоколь нужен обязательно, ведь на плите придётся заливать стяжку с уклоном, обеспечивающую сток воды к сливному отверстию.
На чём основан расчет толщины плиты под баню
В официальной строительной документации минимальная толщина плитного фундамента определена в 50 см - но это под полноценные здания со значительными нагрузками. Небольшая баня, даже каменная, относится к лёгким постройкам, поэтому и толщина плиты может быть меньше.
- В малоэтажном строительстве этот параметр обычно уменьшают за счёт комбинирования плиты с лентой – её роль, как уже было сказано выше, играют направленные вниз или вверх рёбра жёсткости. Они позволяют уменьшить толщину плиты до 250 мм даже под полноценный дом - правда, при этом интенсивность армирования нагруженных зон должна увеличиваться.
- Вряд ли осуществить такое проектирование можно, не имея специальных знаний - не стоит даже и пробовать. Баня бане рознь: один хозяин строит небольшую, размером 6*3 м с одной только парилкой и предбанником, а другой, затевая строительство на даче, планирует строение 6*6 с мансардой, которое будет весить почти в три раза больше.
- Найти золотую серединку для бани можно и без расчётов – тем более что получить точный баланс нагрузок, не имея конкретных данных о параметрах строения и грунте, на котором оно будет строиться, всё равно невозможно.

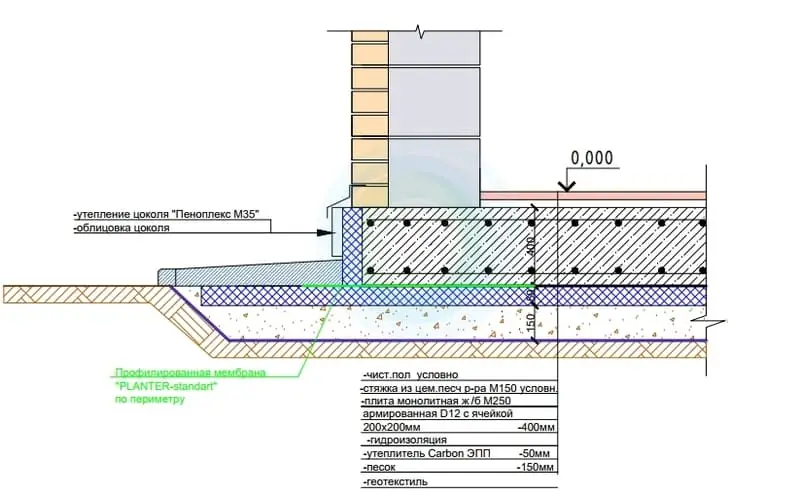

- Для сплошного монолита обычно берут среднее значение толщин, применяемых в малоэтажном строительстве: 250 мм для плоской плиты, и 200 мм для ребристой. Фундамент плита под баню с такой толщиной обеспечит не только хорошую несущую способность, но и будет иметь неплохой запас прочности.
- Для определения точной толщины плиты, в формулах применяется такая характеристика, как расчётное сопротивление грунта. Смысл вычислений заключается в том, чтобы суммарная нагрузка от веса строения не превысила прочностные возможности почвы, для чего и нужно точно знать её характеристики. Хотя в случае с плитой не страшно, если вес строения будет незначительно превышать прочность грунта на сжатие, потому что сплошной монолит опирается по всей площади строения и распределяет нагрузки равномерно.
Главное - правильно защитить подошву фундамента от пучения, для чего кроме песчаной подушки нужно сделать либо бетонную подготовку толщиной 7-10 мм, с наплавленной на неё битумной гидроизоляцией, либо уложить ПВХ-мембрану, а поверх неё - слой экструдированного пенополистирола толщиной 100 мм.
Как сделать плитный фундамент для бани
Далее для тех, кто решил строить плитный фундамент под баню, будет дана пошаговая инструкция работ – начиная с подготовки площадки, и заканчивая организацией уклона для стока воды.
Пусть баня и небольшой объект, но строить её тоже нужно по проекту. Если такового у вас нет, придётся выполнить самостоятельно. В частности, следует начертить план и разрез фундамента, в которые будут внесены такие данные:
- конфигурация и внешние размеры фундамента (торец плиты может выступать относительно стен или быть с ними в одной плоскости);
- расстояния между осями стен здания;
- контур ростверка (если предусмотрен);
- планировочная отметка поверхности земли;
- отметка дна котлована;
- толщина всех подготовительных слоёв;
- отметка подошвы плиты (а если есть направленные в грунт рёбра, то и отметка их нижней плоскости);
- контур котлована (для заглубляемой плиты нужно прибавить со всех сторон по 50-70 см для удобства установки опалубки).
Без таких данных работать будет крайне сложно, и можно легко ошибиться. Чертёж лучше делать на миллиметровой бумаге, в масштабе 1:100. Здесь же нужно сделать табличку, в которую внести подсчитанный объём бетона, вид и количество арматуры. Пример составления такого чертежа можно легко найти в сети.
Подготовка площадки и материалов
Комфорт использования бани во многом зависит от выбранного для строительства места.
Если участок не очень большой, можно просто пристроить баню к дому, соединив её коридором, или оборудовав отдельный вход. Главное в этом случае, не связывать фундамент бани с основой дома арматурой, а сделать деформационный шов.
Подготовка площадки к строительству включает в себя работы по её очистке от покрытий, мусора, растений и слоя плодородной почвы. Рядом можно устроить площадку для хранения материалов, которые лучше закупить сразу.
Для приблизительного расчёта материалов удобно воспользоваться онлайн-калькулятором. Вводите в него запрашиваемые данные: размеры плиты; диаметр арматуры, шаг её установки и количество рядов; размер доски для опалубки, и получаете готовые данные.
Мы воспользовались одним из подобных сервисов, и для плиты размером 3000*6000*200 мм получили такой список материалов:
- для бетона М300 (объём 3,6 м3): цемент 1260 кг, песок 3024 кг, щебень 2167 кг;
- арматура 294 м (116,2 кг);
- доски 100*25 мм – 0,09 м3.
Разметочные работы
Разметку приходится выполнять несколько раз: контура котлована, фундамента и стенок цоколя, поэтому пользоваться обычными одинарными колышками не слишком удобно. Внешняя грань цоколя (или основных стен, если цоколя нет), может как совпадать с краем плиты, так и располагаться с отступом от торца, необходимым для установки утеплителя или облицовки. И все эти линии надо разметить.

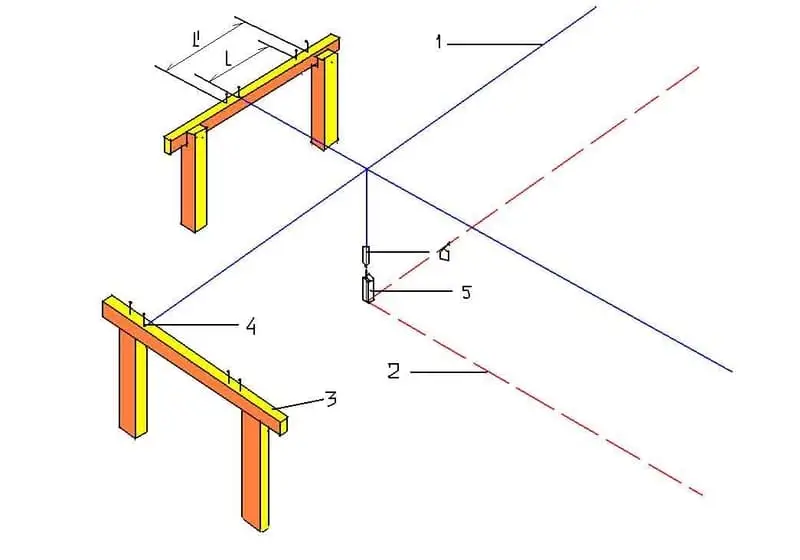

Чтобы не забивать так много колышков, проще для разметки использовать обноску. Это тоже колышки, но двойные, с одной или двумя перекладинами между ними – их называют «скамеечки». На эти перекладины очень удобно саморезами прикручивать шнуры, обозначая линии фундамента, а так же переносить отметки с верха котлована на его дно.
Если допущена ошибка в разметке и шнур требуется переместить влево или вправо, достаточно просто перекрутить саморез, не нужно вытаскивать и снова забивать колышки. Обноска упрощает этот процесс, на ней вообще очень удобно обозначать несколько параллельных линий.
Когда строится плита с рёбрами жёсткости, можно использовать обноску не скамеечного типа, а сплошную, с перекладинами по всему периметру котлована. На ней будет удобно размечать не только внешние контуры фундамента, но и все внутренние стенки.
Принцип разметки по обноскам не отличается от процесса забивки обычных кольев. Взяв за ориентир забор, и отступив от него 1 м (это минимум), параллельно отчерчивается линия котлована. На ней вымеряется длина или ширина выемки (в зависимости от расположения постройки), и определяется первая угловая точка.
Отступив от неё в обе стороны одинаковое расстояние – например, по 50 см, забивается две скамеечки. То же самое делается с противоположной стороны после того, как на этой же линии отмерено нужное расстояние и намечен второй угол. Теперь определяется положение перпендикулярных сторон котлована, для чего от имеющихся точек с помощью угольника и рулетки проводятся линии.
Отложив на этих линиях ширину котлована, обозначаете остальные углы, и с полуметровым отступом от них устанавливаете ещё по паре скамеечек. Останется только закрепить на них шнуры, и проверить правильность разметки путём замера длин диагоналей. При необходимости корректировки, шнуры можно легко передвинуть.
Земляные работы
Если площадь фундамента бани составляет 20-30 м2, или даже меньше, копать котлован проще всего вручную – да и не факт, что во дворе, где есть дом или другие постройки, к нему сможет подъехать какая-либо техника. Если учесть, что плиту без нижних рёбер можно вообще не заглублять, котлован копается только для того, чтобы заложить в него песчаную и бетонную подушку, гидроизоляцию - или утеплитель, если таковой предусмотрен.
Глубина выемки должна соответствовать сумме толщин указанных материалов, поэтому на этапе разработки чертежа и должен быть выполнен разрез фундамента с указанием отметок каждого слоя. Нижним слоем является геотекстиль, которым котлован выстилается для того, чтобы укладываемая поверх него песчаная подушка не заиливалась, при увлажнении не смешивалась с материковым грунтом. Полотна укладывают с нахлёстом не менее 10-15 см, присыпая их сразу песком, чтобы не смещались при дуновении ветра.
При копке котлована следует контролировать глубину выемки с тем, чтобы не превысить нужную отметку, хотя незначительные огрехи будут выровнены песчаной подушкой. Минимальная толщина насыпного слоя в утрамбованном состоянии, на непучинистых грунтах составляет 150 мм. На пучинистых почвах подушку увеличивают до 300 мм, смешивая песок со щебнем в пропорции 60:40.

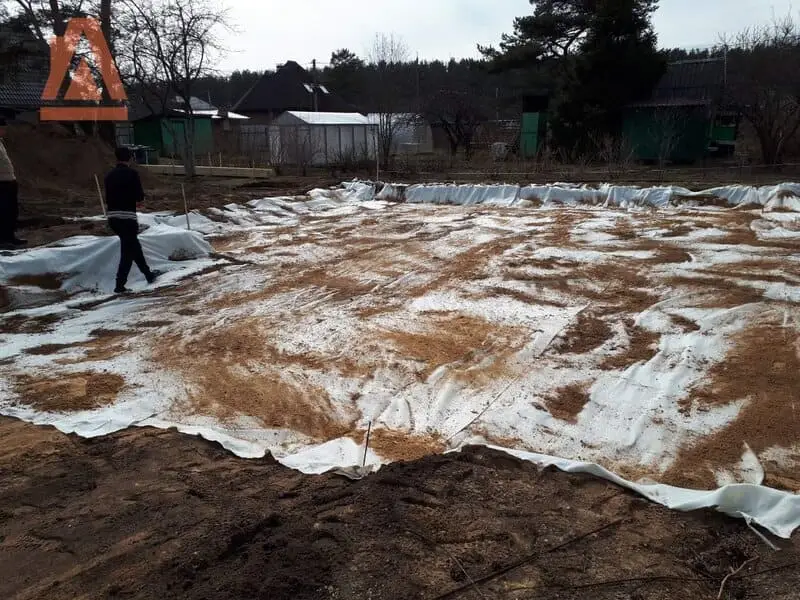

Засыпка и трамбование производится слоями по 10-15 см, с обязательной проливкой каждого слоя водой так, чтобы достичь почти естественной плотности грунта. На этом же этапе производится закладка трубы для слива воды – а так же водопровода, если таковой в вашей бане предусмотрен. На этом комплекс земляных работ можно считать завершённым.

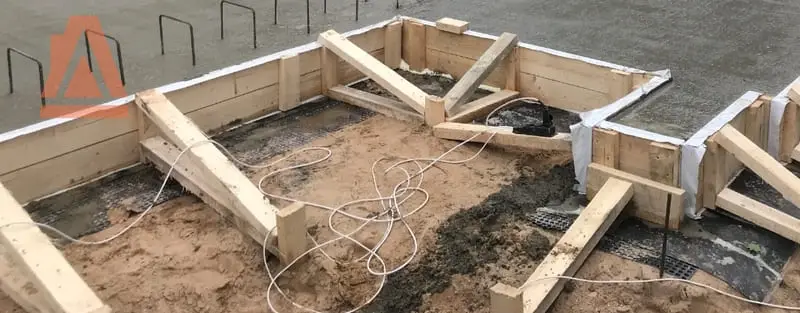

Ограничительная опалубка
Опалубку можно сделать из любого листового материала: плит OSB, водостойкой фанеры, плоского шифера, но учитывая их цены, более простой и доступной была и остаётся доска. Обтянув щиты изнутри тем же геотекстилем или рубероидом, пиломатериал можно будет использовать вторично – например, для изготовления обрешётки под кровельный материал той же бани.
Так как фундамент плита под баню имеет небольшие габариты, и давление бетона не будет таким уж значимым, толщины доски 25 мм вполне достаточно (для крупноформатных фундаментов берут не менее 40 мм). Ширина доски подбирается исходя из толщины плиты. На больших объектах со сложной конфигурацией, высота опалубки должна быть на 50 мм больше высоты плиты, и на внутренней стороне щитов производится разметка верха заливки. При небольшой площади монолита и простой прямоугольной форме, эти отметки можно совместить, чтобы верх опалубки служил ориентиром для заливки.
Если используется технология плитного фундамента с монолитным цоколем, внешняя стенка которого будет совпадать с краем плиты, высоту щитов можно сделать сразу с учетом высоты ростверковой части. После того, как затвердеет сама плита, щиты для формирования рёбер можно будет выставить только по внутреннему периметру.
Основание, на котором устанавливается опалубка, должно быть прочным и желательно не мёрзлым – чтобы не просело при оттайке. Конструкция должна легко устанавливаться и демонтироваться, не повреждая торцов плиты, поэтому сначала нужно собрать щиты, а потом уже устанавливать их в заданное положение.
Опалубка может быть установлена как до монтажа арматуры, так и после, что зависит от способа сборки каркаса. Если его собирают из отдельных стержней, то опалубка будет мешать соединять торцы арматуры, и её ставят после. Плитный фундамент для бани 6х6 гораздо проще армировать готовыми сетками, поэтому и опалубку лучше выставить первой.
Для этого выносятся оси фундамента и закрепляются на обноске, после чего отметки переносятся на дно котлована. По этим осям и будут выставляться щиты: их положение должно быть таким, чтобы внутреннее расстояние между ними соответствовало размеру фундамента. Щит сбивается из пары уложенных встык досок, поперечно фиксируемых саморезами или гвоздями через бруски 40*50 или 50*50 мм.
Важно: Брусок находится снаружи щита, а головки саморезов изнутри. Если используются гвозди, то их длина должна на 25 мм превышать сумму толщин доски и бруска, чтобы, во избежание самопроизвольного выдёргивания, иметь возможность сделать загиб.
Бруски набиваются через 70-80 мм. Через один они должны быть длинными и заострёнными, чтобы можно было забивать в грунт. Дополнительно опалубка плиты крепится упирающимися в колья подкосами, а через отверстия в брусках ещё и проволокой привязывается к каркасу.

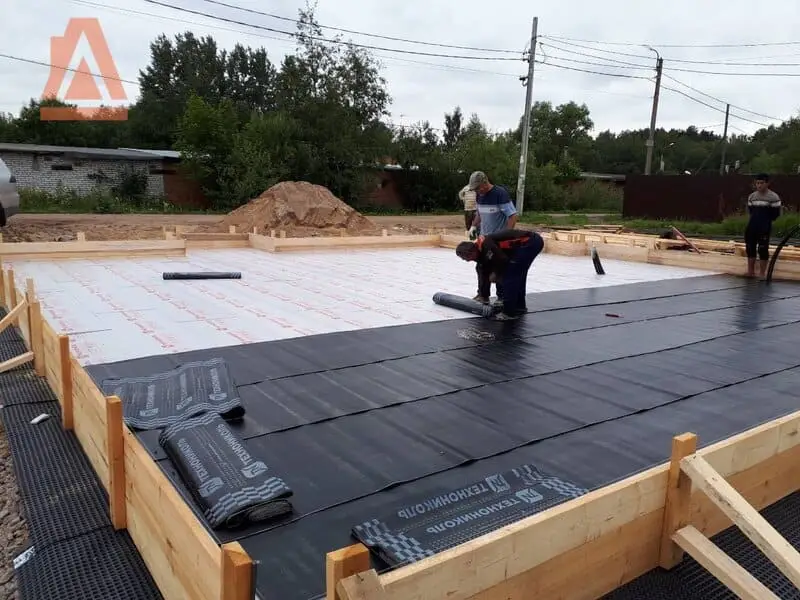

Бетонная подушка и утепление
Бетонной подушкой называют жёсткий подготовительный слой из тощего бетона, который устраивается поверх отсыпки из песка, ПГС или щебня. Её роль заключается в том, чтобы стать дополнительным противопучинистым барьером и защитой для гидроизоляции - и это классический вариант устройства плитного фундамента в проектируемом строительстве.
- Однако когда эта технология была придумана, не существовал такой материал, как ПВХ мембрана. Ещё пару десятков лет назад плиту под подошвой гидроизолировали исключительно материалами на битумной основе, которые обладали слабой механической прочностью и нуждались в защите от повреждений.
- Поливинилхлоридная мембрана этого недостатка лишена, поэтому в малоэтажном строительстве её активно используют в качестве альтернативы подбетонке. Главное достоинство такой замены заключается в том, что вы избавлены от лишних монолитных работ, и не приходится тратить время на набор прочности подбетонной плиты. То есть, работы ускоряются, да и затраты несколько уменьшаются.
- Если грунт на участке сильнопучинистый, переувлажнённый или глубокопромерзающий, фундамент-плита под баню будет гораздо лучше защищён, если вместо подбетонки уложить слой экструзионного пенополистирола (толщина 100 мм). В таком случае, сначала настилается мембрана, затем монтируются плиты ЭППС плотностью 45 кг/м3, сверху снова мембрана или уже любой другой вид рулонной гидроизоляции.
Утеплитель можно выложить только по горизонтали, а вертикальные поверхности оклеить пенопластом уже после распалубки плиты. Но удобнее сразу же установить ЭППС и по вертикали, он идеально сцепится с бетоном при его затвердевании. В таком случае, внутренний размер опалубки нужно сразу увеличить на толщину теплоизоляционных плит.
Арматурный каркас
Что касается армирования, придерживаться нужно таких норм:
- С применением стальной арматуры, минимальный диаметр рабочих стержней составляет 10-12 мм (сталь А400 для вязки или А500С для сварки); либо диаметр 8-10 мм, если арматура композитная.
- Для поперечного соединения можно брать арматуру более низкого класса А240С, диаметр 6-8 мм.
- Шаг между продольной и поперечной арматурой не более 200 мм. Удобнее всего использовать готовые сетки.
- Отступ между двумя уровнями сеток обеспечивается путём установки на ребро плоских каркасов. Расстояние между ними – не более 400 мм.

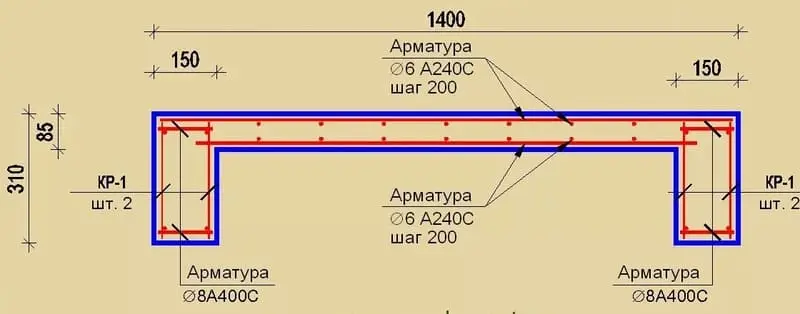

Если у плиты есть рёбра, они армируются так же, как и ленточный фундамент малого заглубления – минимум с четырьмя рабочими стержнями (два внизу и два вверху). Важно, чтобы каркасы рёбер были связаны арматурой с каркасом самой плиты. Точно так же армируется ростверковый вариант - разница только в том, что у него рёбра направлены не вниз, а вверх.
Защитный слой бетона обеспечивается за счёт применения пластиковых подставок-стульчиков снизу (высота 75 мм), и фиксаторов-звёздочек по бокам. Сверху нужная толщина оболочки образуется благодаря разности высот верха плиты и верхнего яруса каркаса, которую нужно предусмотреть в процессе монтажа арматуры. Сверху и по бокам толщина слоя бетона составляет не менее 35 мм.
Укладка бетона
После сборки каркаса устройство монолитной плиты для бани выходит на финишную прямую: остаётся только правильно изготовить бетон и произвести заливку.
Порядок смешивания компонентов таков:
- Отмерьте ингредиенты из расчёта объёма имеющейся бетономешалки (проще всего отсчитывать части вёдрами).
На заметку: Пропорции сухих ингредиентов для бетона В20 на одну часть цемента М400 составляет: песок 2,1; щебень 3,9. Водоцементное соотношение для данной марки бетона - 0,61 (это отношение массы воды к массе вяжущего).
- Сначала в бункер заливается часть воды и мотор бетономешалки запускается. Омывая стенки, вода исключает прилипание и комкование добавляемых далее сухих ингредиентов.
- Засыпается половина щебня, чтобы он мог механически очистить стенки бетономешалки от остатков предыдущего замеса.
- Добавляется весь цемент. Благодаря находящемуся в воде щебню, его комки разбиваются. Вяжущее начинает активную гидратацию.
- Следующий на очереди песок, его засыпают сразу в полном объёме.
- Высыпается оставшаяся часть щебня.
- Доливается оставшаяся вода.
Перемешивание бетона производится в общей сложности 2-2,5 минуты, после чего он выливается на металлический лист и подаётся в опалубку. Укладывать смесь нужно не сразу по всей площади, а разделив плиту визуально на блоки. Если вдруг сломается бетономешалка или выключат электроэнергию, у вас будет возможность сделать рабочий шов бетонирования.
Если толщина плиты не превышает 250 мм, бетонировать, а затем уплотнять её, можно сразу по всей высоте. Уплотнение плит производят виброрейкой, но при небольшом объёме работ можно произвести обычное штыкование.
Уход за бетоном
И вот фундамент плита для бани готов: монолит залит, утрамбован и остаётся только дожидаться набора прочности. Бетон – вещь капризная, для правильной гидратации требует определённых условий. Идеальным условием является температура воздуха +10…+15 градусов, при которой влага и не замерзает, и не испаряется слишком быстро.
В более холодное время процесс твердения замедляется, что требует применения регуляторов твердения или подогрева. В более жаркое время вода активно испаряется, и очень важно поддерживать режим влажности. Делается это путём регулярного полива монолита до 3-х раз в сутки, укрывая его от воздействия солнечных лучей мокрой рогожей или просто целлофаном.
В зависимости от температур график твердения сдвигается, поэтому полная прочность может наступить как на 14 день (при +30), так и на 28-й (при +20). Снимать опалубку в таких условиях можно уже на третьи сутки - за это время набирается 50% прочности (в первую неделю процесс её набора движется быстро). Безопасно начинать работы на фундаменте при таких температурах можно уже через неделю, когда массив наберёт не меньше 70% прочности.
Заключение

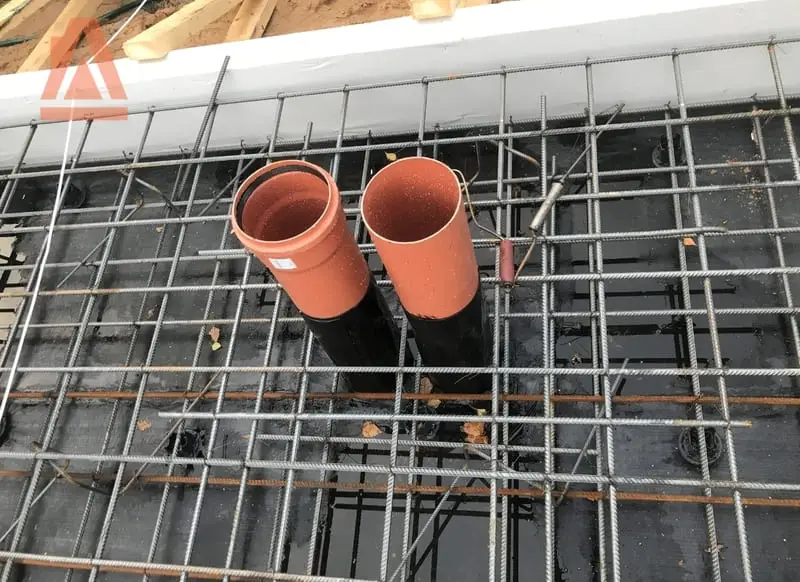

В процессе устройства фундамента закладывается сразу и трубопровод, через который вода из моечного отделения будет стекать к фильтрующему колодцу или домовой канализации. Самотечность стоков обеспечивается за счёт уклона трубопровода в сторону принимающей ёмкости или трубы.
После того, как вся баня будет достроена, останется только обеспечить уклон пола в сторону сточного отверстия, для чего поверх плиты заливается цементно-песчаная стяжка. Около воронки она имеет минимальную толщину, а утолщается ближе к стенам. Чтобы на таком неровном полу было удобно находиться человеку, разницу в высоте ликвидируют путём установки кирпичных столбиков, на которые опирают прокинутый от стены к стене деревянный трап.
