Статья

Проект одноэтажника из газобетона KVADRO 70м2 FH-70K

прочесть за 4 минуты дата публикации 03.06.2021г.

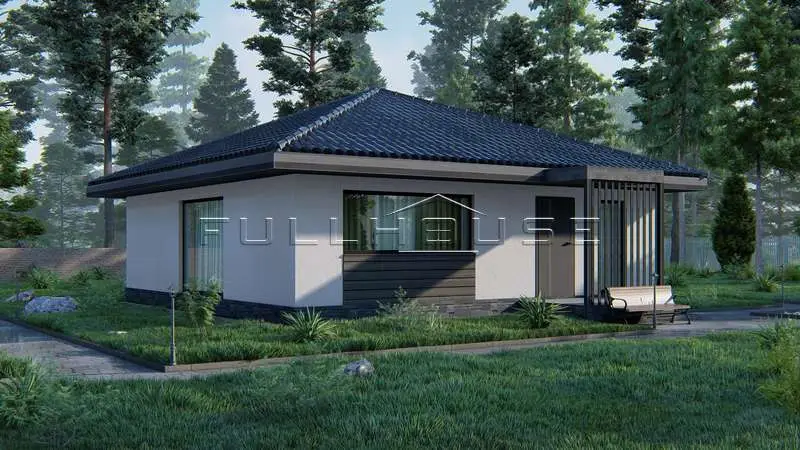

Проект одноэтажного дома из газобетона Kvadro площадью 70м² с двумя спальнями. Имеет большое, светлое и единое пространство гостиная-кухня с панорамным окном в пол. Простая архитектура дома с 4х-скатной крышей. Из особенностей этого проекта – комбинация основной скатной крыши с углом наклона 22градуса и плоского козырька над крыльцом с декоративно-несущей реечной стенкой.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²
Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-70К Kvadro
Строительная смета бесплатно (цена рассчитана для строительства в Московской области):
  Посмотреть смету FH-70К Kvadro
Файлы доступны для скачивания без регистрации
Стоимость проекта  8 000р. 30 000 р. (акция до 01.05.2024г.)

КАК КУПИТЬ ПРОЕКТ?

Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки, выберите нужную планировку и нажмите «оформить заказ». Скачайте договор, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. Одновременно по реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.

Купить проект FH-70К Kvadro

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).

Комфорт и ликвидность проекта дома зависят в меньшей степени от площади, в большей - от планировки, эргономики и качественного оснащения. Типовые проекты домов в основной массе практически всегда непродуманные, не эргономичные и дорогие в реализации. Рациональное проектирование домов малой площади – это самое сложное в архитектуре, т.к. в небольшом пространстве нужно все предусмотреть для комфортной жизни. И только опытный архитектор может справиться с такой задачей.

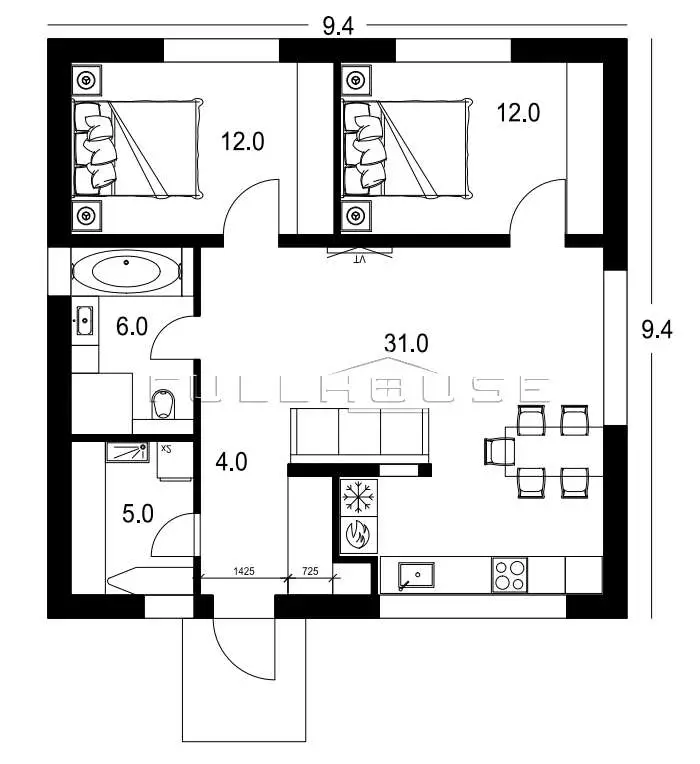

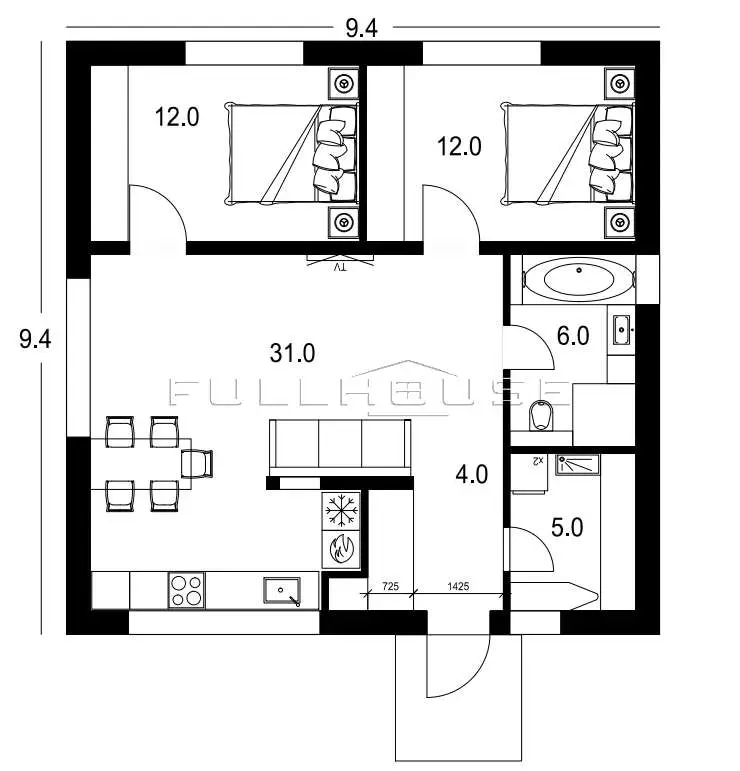

Перед выбором проекта для своего дома задавайте себе вопрос: зачем мне нужен каждый квадратный метр? Метры, наличие которых вы не можете аргументированно обосновать, - лишние, а их строительство - нерациональное. Проект Kvadro имеет следующую экспликацией помещений:

  1. Холл-гардеробная 4м²
  2. Котельная-постирочная 5м²
  3. Ванная 6м²
  4. 2 спальни по 12м²
  5. Гостиная-кухня-столовая 31м²

Количество и площадь транзитных зон максимально уменьшена в пользу активных зон для рационального использования всей площади дома. Процентное соотношение активных зон, включая жилые комнаты, ванную и постирочную к транзитной зоне 94:6. Все условно «мокрые» помещения: котельная-постирочная, ванная и кухня находятся в одном углу для локализации систем канализации и водоснабжения. Кроме того, в проекте предусмотрено достаточное количество зон хранения. Почему квадратная форма дома с линейными размерами 9,4 х 9,4м?

Кто смотрит мой канал – знает: любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства. Принцип, как в рекламе шоколадки: квадратиш, практиш, гуд. Несущие стены, простенки между окнами спроектированы в растре размеров газобетонного блока. Например, внешние стены длиной 9,4м кратны 15 газобетонным блокам.

В основе планировки лежит один из принципов европейского проектирования. Максимум комфортного и функционального жилого пространства, минимум транзитных зон (тамбуров, коридоров). Зона входа – крыльцо с хозблоком. Просторный, светлый холл со светопрозрачной теплой дверью, с вместительным гардеробом для верхней одежды глубиной 700мм и зоной хранения чемоданов и габаритных вещей. Техническое помещение с окном имеет площадь 5м², что соответствует действующим нормативам по устройству газовых котельных, одно из требований которых – объем помещения должен быть не менее 15м³. Для размещения всего котельного оборудования достаточно выделить одну стенку, а на большей площади создать постирочную: стиральная и сушильная машины в колонне, гладильная доска, корзина для грязного белья, лапомойка для мытья лап животным, грязной обуви, набора воды в ведра, шкафы для хранения чистого белья и бытовой химии. Просторная ванная, где все есть: ванна длиной 180см, душевая зона, унитаз, раковина. На данном объекте реализована альтернативная планировка из 3х функциональных помещений – котельная-постирочная с электрокотлом, с/у с душевой и финская сауна с электрокаменкой. Для этого нужно просто добавить 1 перегородку и сместить вторую.

Большое, светлое и единое пространство гостиная-кухня с панорамным окном в пол. Несущая стена за диваном визуально разделяет эти 2 зоны. Стенка имеет разрыв, на котором расположилась барная полка и который пропускает дополнительный естественный свет от окна-фартука над кухонной столешницей. Между обеденным столом, кухней и проходом предусмотрены оптимальные расстояния. Функциональная кухня, где все есть: встроенная духовая и микроволновая печи, холодильник, варочная поверхность, раковина и достаточное количество шкафов и ящиков. Подоконник окна-фартука является продолжением столешницы.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²

2 комфортные спальни, в которых размещаются двухместные кровати с прикроватными тумбами (полками), гардеробы с глубиной не менее 60см с сохранением оптимальных расстояний для проходов. Перегородка с 2мя гардеробами создает идеальный акустический барьер между жилыми комнатами. В обоих спальнях панорамные окна в пол. Одна из спален может трансформироваться в детскую. Двери спален скрытые, до потолка. Когда они закрыты, то не понятно, что на этой стене есть входы в спальню. А при открытии – наоборот создается эффект, что в доме нет дверей, все пространство единое, и в гостиную свет дополнительно попадает из панорамных окон спален.

При отделке интерьера на данном объекте активно использовался микробетон, а именно на всех полах, на ТВ-зоне со светодиодной подсветкой, в душевой зоне, а также на монолитной основе кухонной столешницы и обеденного стола.

Пристройки для проекта дома

Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 5 универсальных пристроек для дома: террасы, крыльца, навеса для 2х автомобилей и 2х типоразмеров хозблоков.

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.

Посмотреть проект FH-4 Unit
