Расположение окна в проеме

прочесть за 4 минуты

Заказчики всегда уделяют большое внимание выбору окон по стоимости и теплотехническим характеристикам, но совершенно не задумываются о том - как правильно установить окно по глубине проема? Они наивно полагают, что монтажники компании-поставщика знают наверняка, как это сделать правильно. Но дело в том, что большинство производителей окон (они же обычно и осуществляют монтаж) не хотят «заморачиваться» таким сложным вопросом, поэтому устанавливают окна так, как клиент пожелает. Для них главное – технически правильно и без рекламаций установить окна, а то, как будут работать оконные системы при эксплуатации дома, это их совершенно не волнует. Строительная компания Фул Хаус при работе в качестве генподрядчика возлагает на себя функции по выбору оптимальных оконных систем, по подготовке, анализу нескольких коммерческих предложений от проверенных фирм-производителей (от 5 до 10 фирм), контролю сроков изготовления окон, их поставки и, самое главное, контролирует соблюдение норм и требований по технологии монтажа оконных систем.

Правильно установить окно по глубине стены

Это необходимо учитывать, чтобы в Вашем доме на внутренних поверхностях стекол, оконных коробках, откосах при минусовых температурах не образовывался конденсат, что приводит к запотеванию стекол, намоканию оконных конструкций и внутренней отделки откосов, а также к образованию наледи. Место расположения оконного блока должно определяться проектировщиком с учетом конструктива стены, вида стенового материала и на основании расчета изотерм - линий, соединяющих точки в стене с одинаковой температурой. В зимний период конструкция наружной несущей стены на прямом участке является однородной по теплофизическим показателям, изотермы направлены параллельно поверхности стены, тепловой поток движется из помещений дома наружу перпендикулярно изотермам.
Распределение температуры на прямом участке стены

В наружных углах дома, вокруг оконных и дверных проемов распределение температур неравномерное. При приближении к окну параллельные изотермы начинают изгибаться, стремясь к месту сопряжения оконной рамы и проема. В данном месте температура стены снижается, и возникает риск охлаждения до tточки росы, при которой влага начинает конденсироваться на откосах и конструкциях окна.
Распределение температуры в наружных углах

При tпомещения = +200С и влажности = 50% водяной пар начинает конденсироваться при контакте с поверхностью с t<9,30C

Температура и влажность воздуха в доме могут колебаться (t=18-220C, влажность = 40-60%), поэтому для расчета узлов соединения строительных конструкций ориентируются на изотерму 10°C. Чтобы не образовывался конденсат, изотерма 10°C должна проходить внутри ограждающей конструкции. Поэтому окна в проемах смещают в зону положительных температур или утепляют место стыка.

Основные требования по расположению окна в проеме

  1. В 1-слойной стене из таких стеновых материалов, как газобетон (AEROC, H+H, YTONG); крупноформатный поризованный кирпич (RAUF, POROTHERM), керамзитобетонные блоки (Polarit Comfort), которые соответствуют  требованиям тепловой защиты окна устанавливаются в середине проема.
    Расположение окна в однослойной стене
  2. В 2-хслойной стене (система скрепленной теплоизоляции) окна устанавливаются ближе к наружной поверхности непосредственно за утеплителем.
    Расположение окна в двухслойной стене
  3. В 3-хслойной стене окна устанавливаются в плоскости утеплителя.
    Расположение окна в трехслойной стене

Конструктивные решения по устройству оконных проемов в стенах из крупноформатного поризованного кирпича

  1. При установке окна с узким профилем необходимо утеплить откосы проема на ширину ½ толщины наружной стены. Расположение окна по глубине не имеет значения, но не ближе ¼ толщины стены от наружной поверхности стены.
    Установка окна с шириной профиля 80мм в однослойную стену
  2. При установке окна с широким профилем откосы достаточно оштукатурить и  не утеплять. Расположение окна по глубине – наружная плоскость окна должна быть в пределах ¼ и ½ толщины стены.
    Установка окна шириной 130мм в однослойную оштукатуренную стену
  3. При установке окна с упором в наружную четверть из облицовочного кирпича, необходимо утеплить откосы на глубину не менее ½ толщины основного слоя стены.
     Установка окна в двухслойную стену с облицовочным кирпичом
  4. При установке окна в стену с наружным утеплением и облицовочным кирпичом, оконный блок располагается в плоскости утеплителя. Дополнительно утеплять откосы не нужно, если термическое сопротивление утеплителя больше половины общего сопротивления конструкции.
    Установка окна в трехслойную стену с утеплителем Установка окна в трехслойную стену с утеплителем

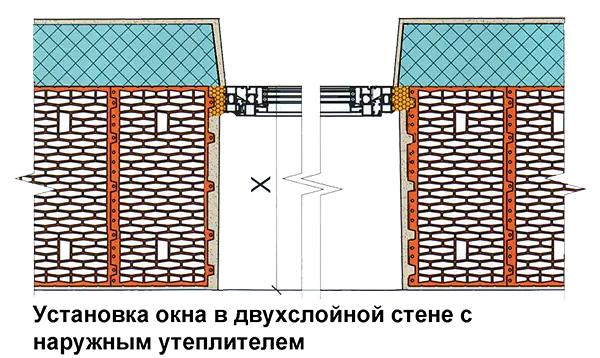

  5. При установке окна в стену с наружным утеплением и фасадной штукатуркой, оконный блок располагается сразу за утеплителем.
    Установка окна в двухслойной стене с наружным утеплителем Установка окна в трехслойную стену с утеплителем
