Стропильная система ЛСТК

прочесть за 3 минуты дата публикации 27.11.2014г.

Стропильная система ЛСТК имеет некоторые особенности в отличие от деревянной или LVL стропильной системы. В данной статье рассмотрим вопрос теплопроводности крыши ЛСТК на основании консультаций инженеров-технологов фирм-производителей.

Сертификаты испытаний по теплопроводности предоставить компании-производители не смогли, т.к. подобных испытаний не проводилось. Специалисты финской компании Samesor приводят следующую информацию: 8-ми рядная термопросечка профиля шириной 200мм обеспечивает понижение коэффициента до уровня деревянной доски сечением 50х200мм.

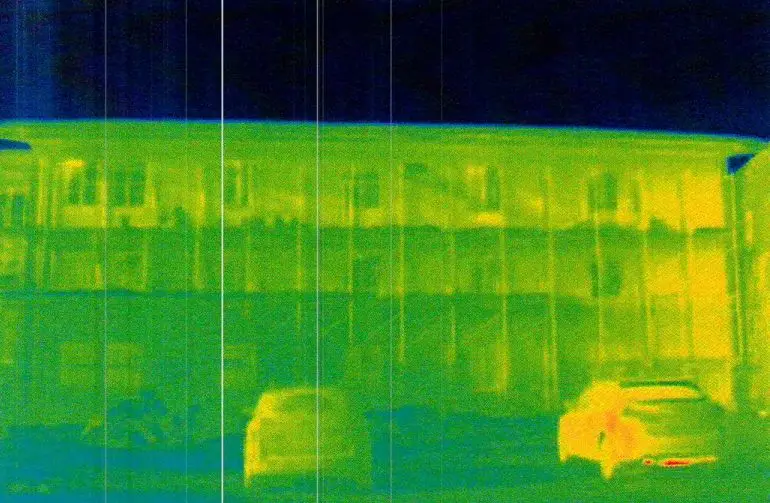

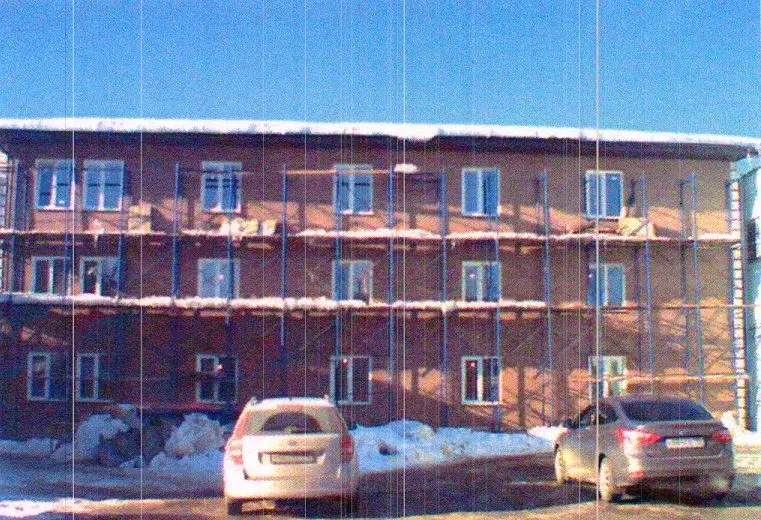

В 2013 году в Наро-Фоминском районе Московской области по каркасной технологии ЛСТК была построена мини-гостиница. Специалистами Фул Хаус изучен протокол обследования данного объекта тепловизионным методом:

Стропильная система ЛСТК
Стропильная система ЛСТК

Общая часть: Стена тип 1 – 2 слоя ГКЛ 25мм, пароизоляция, минеральноватные плиты из базальтового волокна толщиной 200мм, стальной оцинкованный термопрофиль SA-200-15-CN-IN, шляпный профиль 25мм, ОСП 12мм; Окна – оконный блок с 2-камерным стеклопакетом с профилем ПВХ.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

Результаты натурного исследования: Приведенное сопротивление теплопередаче наружных стен Rпо проекту=2,03(м2*С)/Вт, Rпо факту =2,0(м2*С)/Вт. Приведенное сопротивление теплопередаче окон Rпо проекту=0,56(м2*С)/Вт, Rпо факту =0,55(м2*С)/Вт.

Выводы: обследуемое здание, с учетом погрешности методики измерений (+/-15%), соответствует проектному значению сопротивления теплопередаче по стенам и окнам. По результатам тепловизионной съемки аномальные участки на поверхности внешних ограждающих конструкций не выявлено.


Ниже приводим информацию, полученную от специалиста фирмы-производителя ЛСТК в г.Санкт-Петербург.

При строительстве крыши применять термопрофиль ЛСТК в роли стропил нельзя, хотя некоторые умельцы этим грешат, скорее, сказывается отсутствие грамотного прочниста в кадрах компании. Термоперфорация существенно уменьшает прочность профиля на прогиб. Поэтому, правильным будет выполнять стропильные балки из простого профиля без просечек, а вот к ним, с низу, уже подшивать каркас термоконтура потолка из термопрофиля. Т.о. конструкция «кровельного пирога» получается следующая (по слоям с улицы внутрь):

  • Кровельный материал (металлочерепица)
  • Обрешетка высотой не менее 45мм, шаг 300-500мм
  • Ветровлагозащитная мембрана
  • Стропильные система: профиль ЛСТК 200х...мм; 250х...мм, шаг 600мм
  • Термоконтур потолка: термопрофиль ЛСТК 100х0,7мм, шаг 600мм
  • Пароизоляционная пленка
  • Обрешетка потолка, шаг 400мм
  • Внутренняя отделка: ГКЛ, любые плитные материалы, вагонка и т.д.
  • Утеплитель в этом пироге закладывается частично между стропильных балок на 100-150мм и частично на 100мм в термоконтур потолка. Такой способ смещения части утеплителя в пространство между стропильных балок помогает уменьшить высоту каркаса термоконтура потолка.

Замечание специалистов Фул Хаус: в конструкции «кровельного пирога» не предусмотрена контробрешетка для формирования вентзазора.

На следующей картинке (скрин с модели каркаса) хорошо видно, что к стропилам (желтый цвет) подшит термоконтур потолка (коричневый цвет):

Стропильная система ЛСТК

Более подробную консультацию по строительству коттеджей со стропильной системой ЛСТК Вы можете получить у наших специалистов по телефонам, указанным в контактах.
