Толщина подбетонки под фундаментную плиту

прочесть за 7 минут дата публикации 25.08.2021г.

Подбетонкой в просторечье называют слой бетона, заливаемый под монолитной плитой фундамента в рамках подготовки основания. Он обычно не армируется, да и бетон используется низкого класса прочности, но значение данного этапа работ для удобства формирования основной конструкции, как и её последующей эксплуатации, трудно переоценить. Какой должна быть толщина подбетонки под фундаментную плиту, и как её правильно залить, будет рассказано далее.

В проектируемом строительстве устройство оснований под фундаменты осуществляется в соответствии с требованиями свода правил 50-101, в пункте 12.8.6 которого даётся рекомендация по поводу подбетонки. Звучит она так: подготовительный слой бетонирования толщиной 100 мм необходимо предусматривать под любым монолитным фундаментом (а не только плитой) – вне зависимости от типа материкового грунта (исключением является скальный грунт).

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

В некоторых случаях допускается вместо полноценной плиты из тощего бетона делать песчаную или щебёночную подготовку с поверхностной цементно-песчаной стяжкой, но для такой замены требуется обоснование.

Почему подбетонка нужна именно под монолитные фундаменты? Причин несколько, и все, как говорится, уважительные:

  1. Бетон является неплохим жёстким гидробарьером. В данном случае он будет работать в двух направлениях: сверху будет предупреждать утечку цементного молока при заливке основной плиты, а снизу может сдерживать, к примеру, напор грунтовых вод.
  2. Эффективным и непроницаемым для грунтовой влаги такой барьер становится благодаря дополнительному гидроизоляционному ковру из рулонного битумного материала, монтируемому поверх подбетонки. Она же защищает рулонную гидроизоляцию от механических повреждений.
  3. Плитный фундамент, а соответственно, и его каркас, имеет большую горизонтальную площадь. Чтобы связать арматуру, монтажникам приходится перемещаться внутри опалубки, поэтому основание под ней должно выдерживать вес людей и не деформироваться. Подбетонка имеет необходимую жёсткость и вместе с опалубкой задаёт правильную геометрическую форму фундаментной плите.
  4. Ниже подготовительного бетонного слоя всегда находится песчаная или щебневая подушка. Вкупе эти два слоя фундаментного пирога образуют подушку стабильной формы, и являются своеобразным демпфером между домом и грунтом, более равномерно распределяя нагрузки.
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Обратите внимание: Обойтись без подбетонки можно при возведении наземной плиты небольшого объекта, так как близко к поверхности грунтовые воды подходят крайне редко. В этом случае в частном домостроении под плитой просто настилают поливинилхлоридную профильную мембрану, сочетаемую с дополнительным слоем битумно-рулонной гидроизоляции.

В поверхностном варианте под плитой дома только песчаная подушка и 2 слоя рулонной гидроизоляции

Если же плитный фундамент заглубляется в грунт – например, чтобы построить цокольный этаж, предусмотреть подготовительное бетонирование нужно обязательно.

Устройство подбетонной плиты не производится непосредственно на материковый грунт, чаще всего ему предшествует ещё несколько подготовительных слоёв. Про ПВХ мембрану, которая в частном домостроении нередко заменяет подбетонку, мы уже упоминали. Основными подготовительными слоями являются насыпные подушки из щебня, песка или их смеси.

Подсыпка из чистого щебня или гравия с точки зрения несущей способности неэффективна, так как плохо трамбуется. Такую подсыпку в основном выполняют при устройстве пластового дренажа в условиях повышенного уровня грунтовых вод. Толщина данного слоя в среднем составляет 15 см.

Песок не так хорошо дренирует влагу, как щебень, но лучше уплотняется во влажном состоянии и держит заданную геометрическую форму. Поэтому его настилают либо поверх щебня, либо смешивают с крупнофракционным материалом в массе, что даёт возможность добиться наибольшей степени уплотнения.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Под насыпным слоем обычно предусматривается ещё прослойка из геотекстильной ткани. Она пропускает воду, но задерживает частицы грунта, не позволяя подушке размываться и заиливаться глиной.

Песчаная подушка по геотекстилю

Устройство подбетонки невозможно рассматривать в отдельности, так как ей предшествуют другие этапы работ. Требуется:

  • удалить с участка растительность и выполнить вертикальную планировку;
  • подготовить временный подъездной путь для транспорта;
  • обеспечить электроэнергию;
  • запастись необходимыми механизмами и инструментами;
  • произвести геодезическую разбивку местности и вынести на неё контуры подготовительной плиты;
  • выровнять дно земляного корыта или котлована.

Абсолютной отметкой 0,00, от которой ведётся отсчёт всех остальных отметок, является планировочная поверхность грунта. Сначала на неё выносятся оси будущего фундамента, а уже от них, методом створных засечек, на местность выносится контур бетонной подготовки. Её оси закрепляются на обноске с помощью геодезического инструмента и фиксируются на противоположных сторонах обноски саморезами и натянутой между ними леской.

Принцип разметки по обноске

Если это необходимо, перед началом подготовительного бетонирования принимают меры к понижению уровня подземной воды, а влажному грунту дают просохнуть до восстановления несущей прочности. Если грунт имеет макропористую структуру с высокой степенью просадки, верхний пласт на глубину 20 см заменяется насыпным крупнообломочным грунтом или песком. Насыпную подушку планируют в соответствии с заданным профилем, выравнивают и уплотняют с требуемым коэффициентом.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Если котлован роется в глинистом грунте и суглинке, его дно почти всегда находится в увлажнённом состоянии. Разжиженный верхний слой приходится укреплять, для чего обычно используют песчаную подсыпку.

Гравийно-песчаная подготовка трамбуется с коэффициентом уплотнения 1,25, при оптимальной влажности 20%. Чтобы получить в уже готовом виде подушку толщиной 30 см, грунт насыпается на высоту 38 см. Толщина слоёв контролируется шаблоном, завышенные или заниженные участки исправляются лопатами вручную.

Перед началом бетонирования подготовленную песчано-щебневую подушку ограждают по ширине будущей подбетонки маячными рейками. На них же с помощью нивелира отмечают высоту заливки.

  • Роль реечных маяков исполняют доски толщиной 50 мм и шириной 100 мм – по высоте подбетонной плиты. Полученный короб рихтуют так, чтобы рейки совпадали с осевым контуром плиты, и закрепляют забивкой металлических или деревянных кольев с шагом 1,5 м, в грунт на глубину 30-40 см.
  • Для бетонирования используется смесь класса прочности В7,5 (М100). Если работу выполняет организация, бетон завозят на объект автобетоносмесителем, выгружают в поворотную бадью типа «туфелька» (либо пользуются автобетононасосом) и подают к месту заливки.

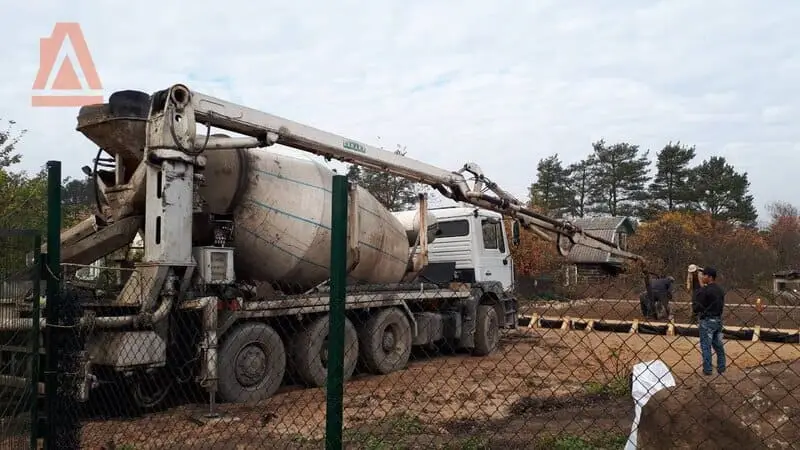

    Использование автобетононасоса
  • Для самостоятельной работы на РБУ можно заказать готовый бетон, либо изготовить его на объекте. Если использовать для затворения бетона В7,5 цемент М400, на одну его часть нужно добавить 4,6 частей песка и 7 частей щебня. Водоцементное соотношение для данной марки бетона – 0,79.
  • Залитую в опалубку бетонную смесь уплотняют с помощью виброрейки, перемещаемой по маячным планкам. В труднодоступных для рейки местах вибрировать бетон можно глубинным инструментом.
  • Так как толщина монолита здесь небольшая, уплотнение каждого участка производится не дольше 40 секунд. Излишняя вибрация может привести к оседанию щебня и расслоению бетона. Прекращать её нужно сразу, как только на поверхность выйдут пузырьки воздуха и цементное молочко.
  • Время схватывания бетона в прохладную погоду составляет порядка 24 часов, в жару – не более 8 часов. По истечении этого времени с бетона необходимо удалить цементную плёнку, для чего используют металлические щётки. Прочность монолита в этот момент ещё очень слабая, чтобы его не повредить, нужно соблюдать осторожность.
  • После зачистки подбетонную плиту засыпают песком или опилками (во избежание преждевременного высыхания), и если того требует температура воздуха, время от времени проливают водой.
Готовый фундамент

Дальнейшие работы, к числу которых относится гидроизоляция, сборка каркаса и опалубки под основную плиту, можно начинать при наборе подбетонкой 50% проектной прочности.

Гидроизоляция монтируется на подбетонку, но от намокания защищает не её, а основную плиту. И хотя бетоны класса В20 и выше, применяемые для заливки фундаментов, сами по себе имеют высокий класс водонепроницаемости и по большому счёту в гидробарьере не нуждаются, гидроизоляционная прослойка всё же не будет лишней. Плитный фундамент чаще всего выполняет функции чернового пола, а вода - она ведь непредсказуема, и способна подниматься вверх по капиллярам бетона.
