Устройство теплых водяных полов

Устройство водяного теплого пола в загородных домах бывает 2х основных типов:

1. Бетонная система;
2. Полистирольная система.

Существует еще деревянная система (модульного или реечного типа), но она применяется в основном при строительстве домов из бруса и по каркасно-щитовой технологии.

Монтаж водяного теплого пола в загородном доме– это комплекс сложных инженерно-монтажных работ, требующий привлечения опытных и компетентных специалистов. Строительная компания Фул Хаус производит монтаж теплых водяных полов уже более 10 лет с 2005г. Для выезда специалиста и получения детализированной сметы за 1 день по устройству теплого водяного пола заполните короткую форму заявки внизу страницы.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

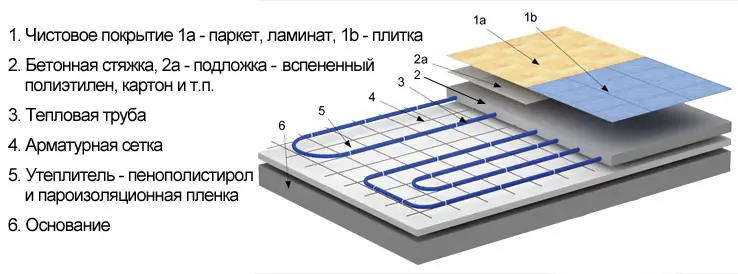

1. Бетонная – самая распространенная система теплого пола для загородного дома, в которой трубы контуров заливаются бетонной стяжкой, и при этом дополнительных распределителей тепла не требуется.

   Устройство бетонной системы водяного теплого пола. Рекомендуется применять:

   • Пенополистирол плотностью ≥35кг/м³ - препятствует потерям тепла вниз. Чем ниже теплопроводность напольного покрытия, тем больше должен быть слой теплоизоляции (теплопроводность паркета и ламината ниже, чем у плитки).
   • Арматурная сетка с ячейкой 150х150мм и толщиной 4мм - служит основой для крепления труб контуров с помощью пластиковых хомутов. В Европе распространен тип монтажа контуров «змейка», поэтому используются монтажные рельсы и клипсы, а в России – тип монтажа «улитка», для которой удобнее применять арматурную сетку.
     Змейка

     Улитка
   • Демпферная лента из вспененного полиэтилена шириной 100-120 мм и толщиной 8-10 мм - служит компенсатором температурного расширения бетонной стяжки при нагреве и укладывается по периметру помещений до заливки бетонной стяжки.
   • Гидравлические испытания перед заливкой бетонной стяжки – служат для проверки системы на герметичность. Рекомендуется оставлять систему под давлением до окончания всех работ по устройству пола: заливка бетонной стяжки, монтаж напольного покрытия и т.д., постоянно контролируя давление и герметичность системы.
   • Заливка бетонной стяжки осуществляется после монтажа труб контуров и проведения гидравлических испытаний. Толщина стяжки ≥30 мм над трубами, бетон ≥М300 (В22,5).  Допускается использование любых пластификаторов для бетона, в т.ч. пластиковой фибры. Минимальная толщина стяжки 30мм обусловлена не столько для достижения необходимой прочности, сколько для равномерного распределения температуры на поверхности пола. Чем меньше толщина бетонной стяжки, тем меньше времени и энергоресурсов будет затрачено для достижения необходимого температурного режима. Чем больше теплопроводность стяжки и напольного покрытия, тем ниже должна быть температура теплоносителя и больше экономится энергоресурсов.
   • Напольное покрытие можно укладывать через 3-4 недели после заливки бетонной стяжки. Относительная влажность бетона должна быть <85%. Если укладывается паркет, то <60%.
   • Автоматика для водяного теплого пола служит для поддержания температуры воздуха (поверхности пола) без участия человека и для экономии энергоресурсов.
2. Полистирольная - самая легкая система теплого пола, в основе которой лежат полистирольные плиты с пазами с алюминиевыми тепло-распределительными пластинами.

   Полистирольная система незаменима, когда решение об устройстве теплого водяного пола принято

   • на этапе или для объекта, когда устройство бетонной системы невозможно из-за ограничения высоты помещения: готовые архитектурные чертежи; объект уже построен без учета запаса высот; реконструкция старой системы отопления; используется типовой проект, в котором не предусмотрена система отопления водяной теплый пол; применены другие отделочные материалы, инженерные устройства и коммуникации, сократившие полезную высоту помещений и т.п;
   • на этапе или для объекта, когда межэтажные перекрытия не могут выдержать вес бетонной системы (1м² бетонной системы теплого водяного пола с толщиной стяжки 50мм весит 250-300кг);
   • для объекта с черновым (дощатым) полом или перекрытием, уложенным по деревянным балкам.

   Особенности полистирольной системы теплого водяного пола:

   • Полистирольная система состоит из элементов четких геометрических размеров, которые повторяют все неровности основы, по которой они раскладываются. Поэтому к основанию предъявляются жесткие требования: перепады высот <2мм/м, подвижность основания <2мм при расчетной нагрузке, помещение должно быть чистым, без любого строительного мусора.
   • Эти же элементы должны быть разложены по чистому, ровному основанию строго по чертежам, наподобие создания мозаичного панно: один неправильный шаг и всю картину нужно будет переделывать.
   • Необходимо сразу монтировать сборную стяжку (ГВЛ, ЦСП) или временно закрыть любыми листовыми материалами (фанера, ДСП, ЦСП), т.к. полистирол прекрасно выдерживает распределенные нагрузки, но легко проминается при точечных нагрузках (каблуки обуви, поставленные на ребро массивные предметы, упавший инструмент и т.п.)

   Монтаж теплых водяных полов в загородном доме – общие дополнительные рекомендации:

   • в ванных комнатах, санузлах, тамбуре и других технических помещениях целесообразно к теплому полу дополнительно устанавливать радиаторы, т.к. происходят больше потери тепла при включении вытяжки системы естественной вентиляции в с/у, а в тамбуре - при открытии входной двери;
   • под большими панорамными окнами и под дверями с выходом на террасу рекомендуется устанавливать  тепловые дорожки, встроенные в пол, т.к. теплопотери в указанных местах выше.
   • для максимально эффективной и экономичной работы системы теплого пола рекомендуется правильно рассчитывать толщину наружной однослойной стены для Вашего климатического региона, подбирать вид и необходимую толщину утеплителей для стен, кровли, перекрытий, для утепления фундамента, устанавливать надежные и энергосберегающие оконные системы, использовать оптимальные системы для вентиляции и проветривания помещений; устанавливать шиберные задвижки в дымоходных системах и т.п.
