Утепленная шведская плита

прочесть за 7 минут

Утепленная шведская плита УШП - утеплённая мелкозаглубленная фундаментная плита, объединяющая в одну конструкцию: фундамент дома, пол 1 этажа и инженерные системы, включая «теплый водяной пол» для 1 этажа.

Утепленная шведская плита технология строительства в совершенстве изучена специалистами компании Фул Хаус и отработана на практике. Один из популярных нормативных документов, используемый при строительстве УШП – Стандарт организации строительства СТО 72746455-4.2.1-2013.

Утепленная шведская плита фундаменты такого типа специалисты Фул Хаус рекомендуют применять только для легких одноэтажных или домов с мансардным вторым этажом, построенных по каркасной технологии. При проектировании фундаментов по технологии УШП необходимы расчеты по прочности грунта и конструкций фундамента.

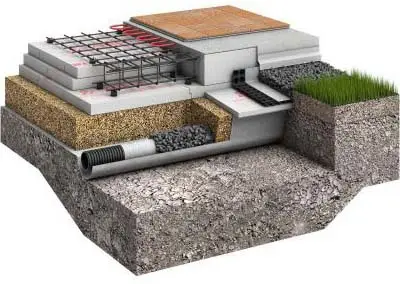

Схема устройства УШП
Утепленная шведская плита УШП

Утепленная шведская плита – мнение специалистов

  1. Не подходит для больших или тяжелых загородных домов: а) с этажностью более 1го этажа, б) с большой площадью фундамента или с линейными размерами более 12м, в) со стенами из кирпича или газобетона, г) с монолитными или плитными межэтажными перекрытиями, д) с облицовочным кирпичом, е) с натуральной черепицей.
  2. В УШП одноярусное армирование плиты существенно снижает прочность конструкции фундамента при действии сил на изгиб, в отличие от классической фундаментной плиты, где используется 2-х ярусное армирование. В УШП армируется только нижняя треть толщины плиты (для экономии арматуры и бетона) – взяв за основу принцип работы материалов: арматура в нижней части компенсирует силы на растяжение, а бетон в верхней части – на сжатие. Но данный принцип не защищает конструкцию фундамента при действии сил со стороны грунта (например, подвижки грунта, морозное пучение) – в таком случае нижний объем конструкции плиты должен принимать нагрузки на сжатие (арматура в УШП в данном случае «выключается» – т.к. она изгибается), а верхний на растяжение (бетон в УШП тоже «выключается» из работы – он «трещит»). На это у создателей есть аргумент – мощная защита от сил морозного пучения в виде толстой обоймы утеплителя. Да, - в случае: 1) если работы по устройству основания фундамента и монтаж утеплителя выполнены ИДЕАЛЬНО! 2) и второе, если смонтированный утеплитель находится в ИДЕАЛЬНЫХ! условиях, когда нет подвижек и неравномерных осадок грунта под плитами утеплителя, а сам утеплитель не слеживается и/или не теряет своих первоначально заявленных свойств под действием агрессивной среды почвы. Думаю, не откроем секрет – что идеальных условий не бывает! В настоящее время вопрос не изучен в полной мере и поэтому нет достоверной информация о слеживаемости ЭПП под фундаментной плитой со временем и о сохранности свойств в течение длительного времени под воздействием агрессивных факторов почвенной среды: грунтовых вод, кислот, солей и т.п. Проще говоря – никто не знает, что будет с утеплителем под фундаментом, скажем, через 10 лет и что от него останется?!
  3. Строительство фундамента УШП возможно только после подготовки и утверждения разделов проекта ИС инженерные сети (ОВ и ВК): отопление, водоснабжение и канализация. Значительно увеличиваются сроки согласования проекта и начала строительства фундамента. Нет времени на «подумать» и в последствии перемещать сантехнические приборы, в отличие от строительства классической фундаментной плиты или утепленной (УФП – см. ниже), при которой проектирование инженерных сете возможно и даже рекомендуется начинать после окончания строительства коробки дома.
  4. Существенно увеличивается стоимость строительства УШП в сравнении с ФП, т.к. в итоговую стоимость строительства фундамента добавляются затратные инженерные работы и материалы. В конструкции УШП большое количество дорогостоящего экструдированного пенополистирола – это объясняет то, что реклама, лоббирование данной технологии и внедрение руководств, инструкций, стандартов организации происходит силами компаний-производителей экструдированного пенополистирола. Это выгодно им и не выгодно частному заказчику!
  5. Требуется организация совместной работы нескольких бригад и специалистов: монолитчиков, сантехников, соответствующего технического и инженерного надзора.
  6. Бригады строителей и монтажников должны иметь высокую квалификацию и большой опыт монтажных работ по устройству УШП. Нет защиты «от дурака», от «кривых рук» некоторых неопытных строителей. Поэтому, если Вы приняли решение строить УШП – делайте это только с опытной строительной компанией. Самострой приведет к печальным последствиям.
  7. Увеличивается объем строительно-монтажных работ (в основном за счет инженерных работ) и, соответственно, увеличиваются сроки строительства фундамента. ФП строится за 7-14 дней в зависимости от площади, а УШП – в среднем за 14-21 день.
  8. Неремонтопригодность системы «водяной теплый пол» в случае повреждения контурных труб - в результате деформации конструкции фундамента или износа некачественных труб, т.к. система находится не в бетонной стяжке, а в конструкции самого фундамента. Во-первых, пробоину в УШП определить и найти гораздо сложнее, т.к. вода будет проникать и насыщать всю толщу бетона и только в критических случаях можно обнаружить мокрые пятна на поверхности отделки пола. Во-вторых, для ревизии и последующего ремонта по устранению протечки потребуется разрушить саму плиту – которая является опорной и несущей конструкцией дома. Последствия могут быть непредсказуемыми. В случае устройства классической системы «теплого водяного пола» мокрое пятно быстро проступает на поверхности пола после возникновения протечки, а для ревизии и ремонта разбивается только стяжка – не являющейся элементом несущей конструкции фундамента.
  9. В УШП «теплый водяной пол» крайне неэффективен и нерационален из-за отсутствия четкого покомнатного зонирования, а также более глубокого залегания контурных труб (для обычной системы глубина залегания под стяжкой составляет 4-5см, в УШП – 10-12см): теплый пол в УШП должен сначала прогреть ВЕСЬ!!! бетон в конструкции фундамента (это 1-2дня!!!) и только после этого система будет отдавать тепло в помещения и обогревать их. Если есть условное зонирование системы по комнатам – при включении даже только в одной комнате, система будет греть всю толщу фундамента. Страшно представить сколько лишних затрат будет потрачено в таком доме на отопление!

    В доме с классической фундаментной плитой с системой «теплый пол» идет строгое зонирование: бетонная стяжка с контуром «теплого пола» в каждой комнате четко ограничена: снизу утеплителем (ЭПП), по периметру демпферной лентой и стенами. Такая конструкция позволяет избирательно и быстро прогревать пол в каждой отдельно взятой комнате, затрачивая при этом минимум энергоресурсов. С такой системой вы не греете впустую конструкцию фундамента.
  10. Необходимо совмещать основное бетонирование УШП (бетон не менее B22,5) с затиркой поверхности «вертолетом» с использованием специальной полусухой бетонной смеси.
  11. Т.к. уровень чистого пола находится низко, то снаружи по периметру дома формируется невысокий цоколь. Для Московской и Ленинградской области высота цоколя для защиты от дождевых брызг и снежных заносов должна составлять не менее 50см.
  12. УШП не подходит для таких участков, где требуется поднятие уровня «чистого пола» относительно дороги или соседних участков. При строительстве ФП поднять уровень «чистого пола» возможно с помощью строительства ростверка необходимой высоты.

Исходя из вышеизложенного, специалистами Фул Хаус доказано, что УШП – невыгодная неэффективная, нерациональная и неремонтопригодная конструкция фундамента, недопустимая при строительстве загородных домов из кирпича и газобетона. Данная система однозначно лоббируется компаниями-производителями экструдированного пенополистирола с целью увеличения продаж своего материала, емкость которого в конструкции фундамента зашкаливает и намного превышает все другие материалы. За счет уменьшения строительных объемов по обычным материалам (бетон, арматура) формируется относительно конкурентная итоговая стоимость фундамента, но в ущерб надежности, энергоэффективности и ремонтопригодности дома.

В качестве альтернативного фундамента рекомендуем рассмотреть фундаментную плиту с ростверком. Данный тип фундамента является надежным и оптимальным по соотношению цена-качество.
