Выбор и заливка фундамента под пристройку к дому своими руками

прочесть за 17 минут дата публикации 26.10.2021г.

Содержание

  1. Требования к фундаменту
    1. Можно ли связать новый фундамент с основным
  2. Как выбрать фундамент для пристройки
  3. Подготовительные работы перед заливкой
    1. Необходимые материалы и инструменты для работы
    2. Приготовление бетонной смеси
  4. Как сделать фундамент для пристройки к дому своими руками
    1. Особенности формирования пристраиваемых плит и лент
    2. Как пристроить свайно-ростверковый фундамент
    3. Основные нюансы работ
  5. Как избежать ошибок
  6. Заключение

С появлением новых членов семьи, перед её главой непременно встаёт проблема получения дополнительных жилых метров. Имея дом, решить её кардинально и достаточно экономно можно несколькими способами: сделать под кровлей жилую мансарду, или, если размер участка позволяет, пристроить к дому полноценную комнату (летнюю кухню, веранду, мастерскую, гараж). Второй вариант более прост в реализации и требует меньше расходов – главное, правильно сделать фундамент для пристройки к дому.

Каких-либо особых требований к возведению пристроек не предъявляется – их возводят на тех же основаниях, что и любое другое здание. Однако в заглубляемой части здесь можно обойтись без изучения грунта, а просто сориентироваться по глубине заложения и конструктиву существующего фундамента. Определяющее значение имеет и материал стен, из которого возводится пристройка.

Автоклавные газоблоки идеально подходят для капитального пристроя, так как:

  • стены из них благодаря укрупнённому формату возводятся быстро;
  • газобетон отличается низкой теплопроводностью, поэтому помещение получается тёплым;
  • расходы на строительство умеренные – особенно если выбрать экономичный фундамент.
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Важно: Низкая механическая прочность поризованного камня не позволяет выполнять газобетонную кладку, к примеру, на металлическом фундаменте, как это делается при строительстве каркасников. Чтобы в стенах не появлялись трещины, они должны базироваться на капитальном жёстком фундаменте: ленточном, плитном или буронабивном.

Главным требованием к пристройке является отсутствие жёсткого соединения с фундаментом и другими конструкциями дома, так как разница в нагрузках и степени усадки непременно скажется на целостности кладки и её отделки. То есть, заливать новый фундамент нужно без арматурной связки с существующим монолитом. Между ними по всей высоте пристройки предусматривается деформационный шов – зазор 50 мм, заполняемый упругим теплоизоляционным материалом (пенопластом).

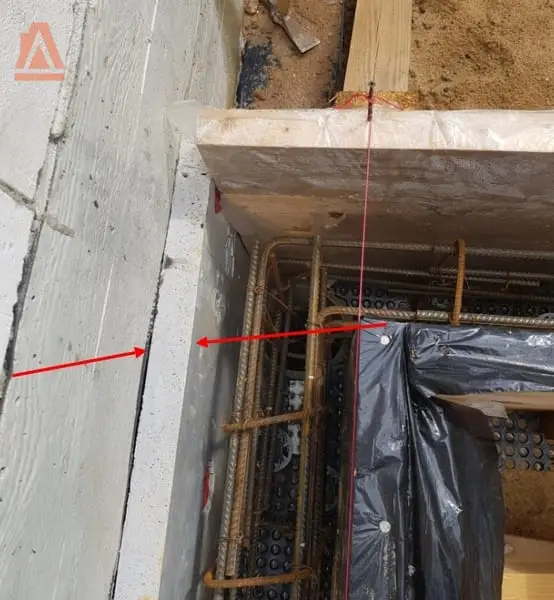

Между старым и новым фундаментами монтируется пенопласт

Ориентироваться на конструктив дома при выборе фундамента проще всего. Однако, если дом стоит, к примеру, на ребристой плите, воспроизвести такой же вариант своими силами и за небольшие деньги практически невозможно. Каждому хозяину хочется обойтись наименьшими расходами, и это желание вполне понятно.

  • Тем не менее, плита с рёбрами вниз могла быть выбрана потому, что на участке влажный сильнопучинистый грунт. Она отлично работает в таких условиях, будучи заложенной на поверхности, чего нельзя сказать, например, о незаглублённой ленте.
  • Тем не менее, лентам мелкого заложения (МЗЛФ) предпочтения при возведении пристроек отдаются чаще всего, потому что возвести такой фундамент и дешевле, и проще. Ускорить работу можно с применением блоков несъёмной опалубки или вообще заливки безопалубочным способом (когда позволяет плотность грунта).
  • Если учесть, что новый фундамент не будет жёстко связан со старым, у них вполне могут быть разные конструкции. Главное - обезопасить пристройку от проблем, связанных с морозным пучением, для чего под фундаментом не только предусматривается прослойка утрамбованного песка, но и укладывается утеплитель.
  • Когда под домом плоская плита, под пристройку лучше сделать такой же фундамент. Основным преимуществом плиты является то, что она избавляет от необходимости формирования пола – если стены пристройки будут опираться прямо на неё, без цоколя.
  • Если же у дома высокий цоколь, выгоднее всего в качестве фундамента использовать не плиту, и даже не ленту, а железобетонный ростверк небольшого сечения, опирающийся на несколько монолитных свай, залитых на нужную высоту по трубной обсадке.
  • В конечном итоге на выбор фундамента под пристрой оказывает влияние конструкция базы дома – и не только глубина заложения, но и высота цокольной части. Ведь уровень чистого пола пристройки, если это не гараж или летняя кухня с отдельным входом, не может оказаться намного выше или ниже отметки пола в доме.

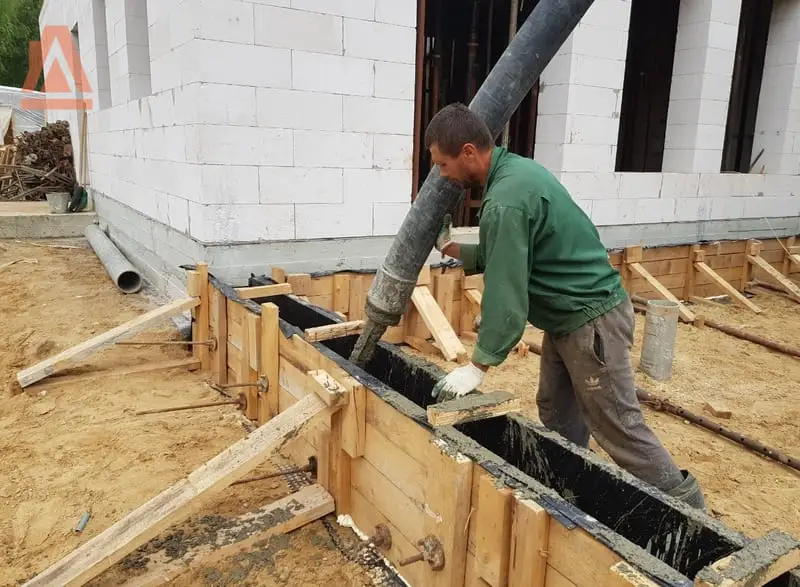

    Пристроенная терраса на капитальном фундаменте
  • В старых домах, особенно построенных без проекта, фундамент чаще всего ленточный, заложенный ниже отметки промерзания грунта. В этом случае нужно определить точную глубину его закладки, для чего делается небольшой подкоп.
  • Затем берёте Г-образно загнутую арматурину, и, заведя крюк под подошву, делаете метку по высоте. Замерив длинную часть металлического стержня, вы будете знать, на какую глубину требуется заложить новую ленту.
  • Одинаковый уровень заложения даст более равномерную осадку пристроя - она тем существеннее, чем больше площадь опоры фундамента на грунт. Соответственно, наиболее важно это для плиты, чуть меньше для ленты, и практически не имеет значения для опирающегося на сваи ростверка.
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Обратите внимание: Благодаря точечным глубокозаложенным опорам, ростверк может заливаться под пристройку в П-образном варианте (только под внешние стенки), тогда как периметр ленты, опирающейся на неравномерно проседающий грунт, должен быть обязательно закольцован. Получается, буронабивной фундамент наиболее выгоден в качестве основания под пристройку.

Работы по заливке фундамента предваряются подготовительным этапом, в который входят такие операции:

  1. Очистка застраиваемого участка от растительности или твёрдого покрытия.
  2. Бурение скважин, рытьё земляного корыта или траншей (в зависимости от конструктива фундамента).
  3. Устройство противопучинистой подушки из песка.
  4. Установка опалубки (возможно с закладкой пенополистирола в качестве утеплительной прослойки).
  5. Сборка и закладка в опалубку каркаса.

Перед началом работ необходимо запастись требуемыми материалами, инструментами и приспособлениями. Конкретный набор зависит от того, какой именно вид фундамента будет заливаться, но общестроительные инструменты должны быть под рукой в любом случае.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90 м²
Проект FH-114 Optimus
Общая площадь:
114 м²
Проект дома FH-115 Status
Общая площадь:
115 м²
  • Если фундамент формируется в монолитном варианте, в первую очередь придётся подумать, из чего сделать опалубку. Для сборки щитов обычно используют обрезную сосновую или еловую доску. При небольших габаритах пристройки она может иметь толщину 25 мм, ширину обычно подбирают для удобства сборки щита нужной высоты, но не более 150 мм.
  • Чтобы потом щиты можно было разобрать и использовать доску на другие нужды, следует сразу подумать, чем оббить их изнутри. Важно не только не только не зацементировать древесину, но и не дать влаге из бетона просачиваться в грунт, что снизит прочность монолита. Для этой цели используют технический полиэтилен, рубероид, геотекстиль.
    Опалубка, застланная техническим полиэтиленом
  • Можно не стараться искать хорошо высушенные доски, а наоборот, взять дерево с влажностью 25%. Такое не разбухнет, даже если пойдёт дождь, и будет устойчиво к растрескиванию в жаркую погоду. Сортность пиломатериала может быть и невысокая, но из-за кривизны досок трудно собрать опалубку с точными геометрическими размерами. Лучше брать 2 сорт – в нём меньше дефектов и ниже цена.
    Виталий Кудряшов
    Мнение эксперта
    Виталий Кудряшов
    строитель, начинающий автор

    Очень удобно собирать опалубку с применением листов OSB толщиной 16-18 мм, но стоить она будет несколько дороже.

  • Чтобы собрать щиты, а потом установить их в вертикальное положение и закрепить на грунте, нужны стойки и подпорки в виде брусков сечением 50*50 мм или доски 50*25 мм. В среднем количество фиксирующих элементов составляет 40% от объёма досок, плюс 10% запаса на раскрой. Подпорки монтируются через каждые 70-80 см, с вылетом упоров до 100-120 см.
    Вариант устройства подпорок опалубки
  • Каждая стойка крепится к щиту в двух местах, плюс распорки и укосы тоже соединяются между собой. Определившись с конструкцией креплений, посчитайте, сколько потребуется метизов. Если это гвозди, брать их нужно длиной 100-120 мм – чтобы концы можно было загибать с наружной стороны для устойчивости к вырыву. Саморезами работать проще, нужен размер 5*50 мм.

Для армирования фундамента используется рабочая профильная арматура из стали А400 диаметром 12 мм. Для поперечной связки рабочих стержней можно взять арматуру классом ниже (А240), диаметром 8 мм. Если использовать композитные стержни, то диаметр можно брать на ступень меньше.

Кроме общестроительных инструментов: шуруповёрта, болгарки, водяного и пузырькового уровня, разметочного шнура, угольника, рулетки, молотка и лопат, нужно решить три вопроса:

  1. Чем уплотнять песчаную подушку (можно взять в аренду виброплиту или сделать ручную трамбовку).
  2. Чем уплотнять бетон (в идеале иметь глубинный вибратор, но можно обойтись и сваренным из арматуры Т-образным штыком).
  3. Как замешивать бетон (лучше пользоваться бетономешалкой, но при столь небольшом объёме работ, можно делать замесы на уложенном на грунт стальном листе).

Заливать фундамент лучше всего из бетона класса В20 (М250) – он не только прочен, но и имеет довольно высокую водонепроницаемость. Массовый состав такого бетона на цементе М400 имеет пропорции: 2,1 части песка и 3,9 частей щебня на 1 часть цемента. При повышении марки вяжущего до М500, доля наполнителей в бетонной смеси увеличивается (1:2,6:4,5). Водоцементное соотношение для бетона этой марки – 60-65%.

Если в вашем распоряжении имеется бетономешалка, её, во избежание опрокидывания, необходимо установить на ровной площадке, обеспечить подход и удобное для закладки в барабан расположение компонентов. Порядок закладки обычно такой:

  1. заливается часть воды;
  2. добавляется цемент и размешивается до однородности;
  3. вводят песок и доливают немного воды;
  4. вводят крупный наполнитель;
  5. доливают остаток воды.

Перемешивание производится не более 2,5 мин – в зависимости от мощности мотора и конструкции бетономешалки.

Итак, новый фундамент не связывается с существующим монолитом жёстко, а формируется отдельно, с зазором. При этом осадочный (деформационный) шов должен быть организован так, чтобы:

  1. независимые части строений при осадке не заклинивались, а могли смещаться друг относительно друга свободно;
  2. во избежание продувания, стык должен быть заполнен эластичным демпферным материалом;
  3. шов должен быть защищён от забивания землёй асбоцементным листом.

Если фундамент плитный или ленточный, с устраиваемым по грунту полом, растительный слой почвы снимается по всей площади пристройки. Если этого не сделать, на месте оставшихся в грунте корней растений со временем образуются пустоты, которые могут спровоцировать неравномерную просадку.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Если цоколь высоко поднят и будет перекрыт балками, плодородный слой почвы можно убирать только непосредственно под подошвой фундамента.

  • Траншея или котлован копается на 30-40 см глубже, чем требуется для заливки, что даст возможность рассмотреть, какие подстилающие слои и какова их толщина под старым фундаментом. Если вы видите, что под подошвой не только слой песка, но и щебня, делайте аналогичный пирог.
  • Главное – чтобы он был качественно утрамбован, а достичь этого можно только работая трамбовкой над каждым уложенным слоем толщиной не более 15 см, предварительно пролитым водой.
  • Верх противопучинистой подушки под новым фундаментом может оказаться немного выше, чем подошва существующего. Со временем грунт даст осадку, и они окажутся на одном уровне.
    Под подошвой нового фундамента нужно оставить небольшой припуск
  • Далее выставляете щиты опалубки, усиливая их укосами и распорками, выстилаете её гидроизоляционным материалом и приступаете к сборке каркаса. Если фундамент плитный, проще всего для армирования использовать готовые заводские сетчатые карты с ячейкой 200*200 мм.
  • Нижний ряд арматурных сеток укладывается на подставки-стульчики, за счёт высоты которых будет обеспечен защитный слой бетона (70 мм).
  • Чтобы зафиксировать в нужном положении верхние сетки, применяют плоские каркасы, устанавливаемые на ребро через каждые 40-50 см, либо так называемые, «лягушки» - поддерживающие элементы, гнутые из арматуры диаметром 6 мм.
    Установка верхнего ряда сетки на «лягушку»
  • В местах опирания горизонтальных элементов на поддерживающие, производятся соединения с помощью вязальной проволоки. Если сетки используются не заводские, а собираются из отдельных стержней, соединения могут производиться как с помощью проволоки, так и сваркой. В последнем случае арматуру нужно использовать не А400 (она для сварки не предназначена), а А500С.
  • Защитный слой бетона должен быть не только снизу фундамента, но и с трёх других сторон, только здесь он может быть в два раза меньше. По бокам его формируют за счёт специальных проставок «звёздочка», устанавливаемых между элементами каркаса и стенками опалубки. Сверху толщина оболочки принимается во внимание, когда выставляется верхняя сетка и на борта опалубки наносится отметка верха будущего монолита.

С помощью ростверка можно поднять уровень чистого пола на значительную высоту, но при желании, его можно немного заглубить и вывести вровень с ленточным фундаментом или плитой, к которым он пристраивается. При этом получается значительная экономия на объёме заливаемого бетона, именно поэтому ЖБ ростверк на сваях выбирают в качестве фундамента не только для пристройки к уже эксплуатируемому зданию, но и к новому.

В официальных нормах, принятых в строительстве, ростверк должен располагаться выше планировочной отметки грунта минимум на 20 см, что связано с необходимостью обезопасить базу дома от воздействия сил морозного пучения. Существуют, конечно, эффективные способы защиты, но все они удорожают себестоимость фундамента, поэтому ростверк проще поднять.

В индивидуальном строительстве хозяин сам себе барин, и вполне может принять решение по устройству незаглубляемого ростверка. При этом под ростверковой балкой, как под ленточным фундаментом, формируется насыпная подушка из песка/щебня, поверх которой укладывается плотная и прочная полиэтиленовая мембрана с профилем высотой 6-8 мм. В холодных регионах, под подошвой и по бокам ростверк может утепляться экструзионным пенополистиролом.

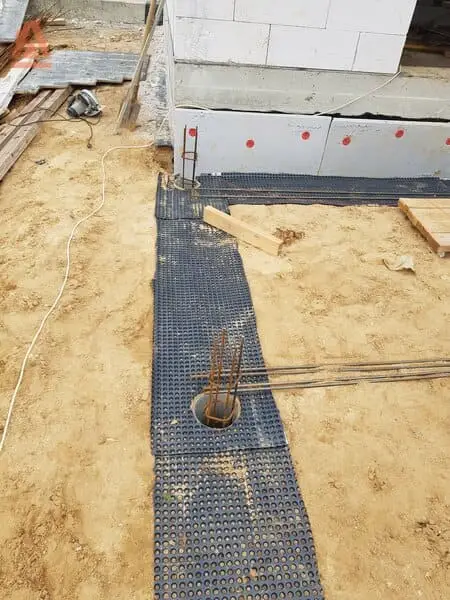

Устройство буронабивных свай под пристройку

Но сначала нужно правильно сделать свайное поле. Если поднимать ростверк над землёй не надо, сваи можно заливать безопалубочным способом, непосредственно в скважины. Но делать это можно, только если грунт на участке достаточно плотный и не осыпается.

В остальных случаях в скважины обсаживают асбоцементными трубами, которые, исполняя роль несъёмной опалубки, дают два ощутимых преимущества. Во-первых, это отличная защита для железобетона от воздействия грунтовых вод. Во-вторых, трубы, принимающие на себя часть нагрузок, дадут возможность не ждать полного набора бетоном прочности целый месяц, а приступить к дальнейшим работам уже через несколько дней.

Для заливки свай по обсадке, бетон можно взять более низкой марки, чем для плиты или ленты - но не ниже В15 (М200). Армируют сваи объёмными каркасами соответствующей формы, заранее собираемые из трёх или четырёх продольных рабочих стержней, соединённых поперечными перемычками. Арматура используется такая же, как и для других фундаментов – о ней мы уже говорили. При желании, можно купить и готовые каркасы – нужно только знать диаметр и высоту буронабивных свай.

Размер сечения свай и ростверка определяется расчётом, тут всё зависит от нагрузок. Но пристройка обычно лёгкая, поэтому под неё вполне можно сделать усреднённый конструктивный вариант:

  1. диаметр свай 300 мм;
  2. глубина свай (для средней полосы) 2000 мм;
  3. сечение ростверка 400*600 мм;
  4. величина заглубления ростверка в грунт может варьироваться, в зависимости от того, на каком уровне находится цоколь основного строения.

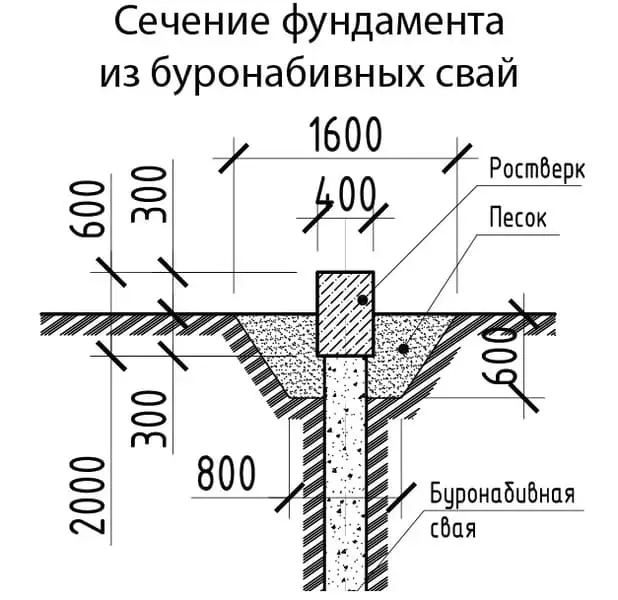

Примерная схема буронабивного фундамента
Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Ширины ростверка в 400 мм хватит, чтобы опереть газоблочную кладку толщиной 450 мм (допускается свес блоков 50 мм). Если этого окажется мало – например, вы хотите стены пристройки утеплить или же облицевать кирпичом, основание нужно будет сделать более широким. То есть, прежде чем решать, какой размер будет иметь цокольная часть фундамента, нужно точно знать, какой толщины и слойности будут опираемые на неё стены.

Сваи размещают по периметру несущих стен, равномерно, но не дальше друг от друга, чем 2 м. Если дом небольшой и к нему пристраивается одна небольшая комната с каркасным полом, сваи располагают подковообразно, и фундамент можно не замыкать по кольцу.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90 м²
Проект FH-150 Full HDom
Общая площадь:
150 м²
  • Даже если ростверк заглубляться не будет, придётся копать небольшую траншею под песчаную подушку - а уже на дне траншеи начинают бурить скважины под сваи. Для этой цели можно использовать садовый бур, либо применить мотобур на бензине.
  • Диаметр отверстий должен быть чуть больше диаметра сваи – на суммарную толщину стенок трубы, что позволит плотно посадить её в грунт. Самое главное на данном этапе работ – чтобы ось скважины не отклонялась от вертикали.
  • Дно шурфа желательно отсыпать песком и хорошо притрамбовать, чтобы максимально выровнять основание. Сразу же досыпается и уплотняется песок вокруг оголовков свай – остальное пространство траншеи будет заполняться уже после того, как будет залит ростверк.
  • Закладка армокаркаса в скважину осуществляется так, чтобы сверху оказался арматурный выпуск, который должен замоноличиваться в ростверк.
  • Вряд ли для возведения пристройки к старому дому кто-то будет нанимать бетононасос, поэтому бетонируют сваи чаще с помощью куска пластиковой трубы соответствующего диаметра. Погрузив его в скважину, начинают заполнять полость бетоном, постепенно приподнимая и уплотняя смесь глубинным вибратором.
  • Работу нужно распланировать так, чтобы все сваи были залиты в один день, и одновременно набирали прочность. По окончании бетонирования свай можно приниматься за устройство опалубки для ростверка.
  • Сначала вдоль существующего фундамента дома монтируют листы пенополистирола, за счёт толщины которого (50 мм) и будет обеспечен необходимый осадочный шов.
  • Выставляют заранее собранные щиты и укрепляют их на грунте кольями. Дно и стенки опалубки выстилают профильной мембраной или другим гидроизоляционным материалом.
Армирование ростверковой части фундамента

Как и ленточный фундамент, армируется ростверк объёмным каркасом из стержневой арматуры диаметром 12 мм, соединяемой поперечинами диаметром 8 мм. Каркас укладывается в опалубку так, чтобы рабочие стержни можно было привязать проволокой к арматурным выпускам из свай. Требования к толщине защитной оболочки такие же: 70 мм снизу и по 35 мм сверху и по бокам. Бетонирование производится слоями по 15-20 см, с последовательным уплотнением заливаемой смеси на каждом этапе.

Так уж случилось, что просторы интернета стали главной учебной площадкой для строителей-любителей, которые ищут на сайтах ответы на все животрепещущие вопросы. В частности, некоторые пользователи интересуются: почему земля ходит ходуном после заливки? Что кроется под этим вопросом, можно только догадываться – но думаем, что задающие его люди столкнулись с явлением морозного пучения.

  • Происходит оно из-за разниц объёма присутствующей в грунте влаги, которая сначала превращается в лёд, уменьшая объём, а затем, снова увеличивая его в процессе таяния, начинает вытеснять твёрдые частицы. И хорошо ещё, когда оттаивание происходит только по весне – а то ведь в южных регионах поверхностные слои земли каждую ночь могут замерзать, а днём оттаивать.
  • Явление это весьма коварное и достаточно мощное, бороться с ним по завершении строительства сложно, а порой и невозможно. Наиболее подвержены пучению грунты, способные к набуханию: пылеватые глины и супеси. Проблема актуальна не только для многолетнемёрзлых грунтов, но и для регионов с сезонным промерзанием.
  • Основными признаками пучения являются вздутия грунта от минимальных 2-х см до полуметра. Именно из-за них земля и «ходит ходуном», что может привести не только к появлению на фундаменте трещин, но и к его перелому. А что удивительного, если сила пучения может исчисляться тоннами? Именно поэтому так важно подошву фундамента завести ниже границ промерзания, или же обеспечить ему защиту от пучения путём устройства противопучинистых слоёв.
  • Чем меньше площадь соприкосновения частей фундамента с грунтом, тем меньше на него воздействует сила пучения. В этом плане наиболее надёжны свайные фундаменты, поэтому на севере на них строят практически всё. В том числе, на сваи опирают не только ленточные конструкции, но и плитные, и стаканные (под колонны).

Больше всего в условиях морозного пучения страдают фундаментные ленты: если от вертикальных сил пучения ещё можно защититься заглублением ниже отметки УПГ, то есть ещё боковые силы, воздействующие по касательной. А вертикальные поверхности у лент достаточно большие, чтобы воздействие боковых сил оказалось существенным и возникла необходимость в дополнительной защите в виде теплоизоляционных плит, пристенного дренажа. В итоге фундамент типа «стена в грунте» получается слишком дорогим.

Идеальный по надёжности (правда, не самый дешёвый) фундамент для пучинистых грунтов – это поверхностная плита либо решётка. Заводские ЖБИ сваи мы в расчёт не берём, так как вблизи существующего фундамента нельзя применять тяжёлую забивную технику.

Самый дешёвый вариант лента мелкого заложения - именно ей чаще всего и отдаются предпочтения в малоэтажном строительстве. Правда, для защиты от пучения лента должна быть полностью утеплена, что съедает часть экономии.

Если учесть способность фундамента противостоять пучению и соотнести их с затратами на строительство, можно легко убедиться, что наиболее оптимальным это соотношение окажется у ростверка на монолитных сваях.
