Как армировать угол фундамента

прочесть за 11 минут дата публикации 11.02.2021г.

При возведении домов индивидуальные застройщики нередко стремятся выполнить все виды работ самостоятельно – в том числе и залить фундамент. Ошибки, допущенные на данном этапе, могут создать проблемы в процессе эксплуатации здания. Чтобы не допустить их, нужно учитывать множество нюансов: изготовить бетон нужной марки; обеспечить монолиту правильную геометрию за счёт точно собранной опалубки; по технологии произвести заливку и многое другое. Разберём, как следует осуществлять армирование углов фундамента, что тоже оказывает немалое влияние на его конечную прочность.

На несущую базу здания суммарно воздействуют все виды нагрузок: от веса конструкций, до внешних воздействий (грунта, снега, ветра). И если сжимающие нагрузки монолиту не страшны – был бы правильно подобран класс бетона на сжатие - то на растяжение, которому подвергается нижняя часть фундамента, он работает плохо. Справиться с такими усилиями помогает арматура, которая имеет многократно больший предел прочности на растяжение. У стали А400 (АIII), которую и применяют для армирования фундаментов, эта характеристика составляет 400 МПа, тогда как у бетона данный показатель составляет всего-то 3-4 МПа.

Особенно важно правильное армирование для малозаглубляемых ленточных фундаментов, которые в целях экономии чаще всего и заливают под частный дом. Такая конструкция представляет собой раму из закольцованных и надёжно сопряжённых балок, свободно опирающихся на грунт. А он не является неподвижным основанием - как в силу неоднородной структуры, так и в силу воздействия факторов, провоцирующих движение: поверхностной и подземной влаги, растительности, температурных перепадов. Поэтому фундаменту и требуется жёсткий, способный к растяжению каркас.

При армировании фундамента никакой велосипед изобретать не надо – существует технологическая карта 94-04, которой и следует руководствоваться. Разница только в том, что на малых объектах в силу небольшого объёма работ многие операции осуществляются вручную или с применением более простых механизмов или приспособлений. Это никак не должно влиять на конечный результат, так как от качества выполнения той или иной операции зависит надёжность фундамента в целом. Большое значение имеет применяемый материал, поэтому свой рассказ начнём именно с него.

В качестве рабочей арматуры для устройства внутрифундаментных каркасов, в строительстве применяют периодические стальные стержни класса А-ІІІ (А400). Цифра в маркировке означает, что предел текучести стали составляет не менее 390 МПа.

Такая арматура имеет круглое сечение с двумя продольными рёбрами и примыкающими к ним поперечинами, изогнутыми по принципу трёхзаходного винта. Выступы на внешнем контуре арматуры предусматриваются для обеспечения её надёжного сцепления с бетоном. Именно такие стержни должны использоваться для устройства рабочих и конструкционных поясов каркаса. Гладкую арматуру А1 можно применить только в качестве обвязочных поперечин (хомутов).

Принцип составления каркаса фундаментной ленты

Во многих странах Европы арматура А400 считается устаревшей, так как она не подходит для сварки. Там ещё лет 30 назад перешли на арматуру с более высоким пределом текучести А500С, которую можно не только вязать, но и варить. Отличить её можно визуально, по строению витков – в данном случае они соприкасаются с рёбрами только с одного конца, а места соединений и пропусков чередуются.

Различие между стержнями А400 и А500С

Арматуру А500С используют при изготовлении сварных сеток, которые чаще всего применяются для ускоренной сборки плитных фундаментов. Имея готовые сетки, остаётся только привязать к ним хомуты, и это экономит массу времени. Для изготовления хомутов используется арматура меньшего диаметра и более низкого класса: АII (А300) и АI (А240) - всё зависит от размеров фундамента и конкретных показателей суммарных нагрузок.

Закладные хомуты под цокольную ленту, устраиваемую поверх фундаментной плиты

Хомуты, как и элементы, с помощью которых соединяется арматура на углах фундамента, обычно гнутся на объектах, но при желании можно купить и готовые изделия. Обходиться без них нельзя. То, что некоторые горе-строители осуществляют примыкания стержней в углах, просто перекрещивая арматуру, является нарушением технологии, значительно ослабляющим конструкцию и способным спровоцировать расслоение монолита.

Виталий Кудряшов
Мнение эксперта
Виталий Кудряшов
строитель, начинающий автор

Важно! Арматура АIII изгибается под прямой угол по диаметру, и только в холодном состоянии. Нельзя надпиливать или греть место изгиба – тогда стержень не потеряет прочность.

Арматура перед монтажом должна быть обезжирена и очищена от любых видов загрязнений щётками. Ржавчина удаляется только там, где она отслаивается – если это просто рыжий прочный налёт, то он может оставаться на стержнях, так как даже улучшает адгезию металла к бетону.

При небольших объёмах работ – и тем более, когда фундамент имеет форму ленты, армирование монолита чаще осуществляется отдельными стержнями. Прежде чем начать сборку каркасов, должны быть выполнены такие работы:

  1. Отрывка траншей с устройством насыпного основания и подбетонки.
  2. Устройство удобного подъезда и места стоянки для крана.
  3. Завоз инвентаря, оборудования и механизмов.
  4. Разбивка осей здания.
  5. Сборка опалубки.
  6. Обеспечение объекта арматурой, её сортировка и складирование пучков в зоне работы крана.

На больших стройках для правки, очистки, гнутья и раскроя арматуры используют установленные на площадках приводные станки. При небольших объёмах работ можно вполне обойтись ручным станком.

Ручной станок для гнутья арматуры

Отдельные стержни для установки в рабочее положение подаются вручную. Сам процесс сборки состоит из таких этапов:

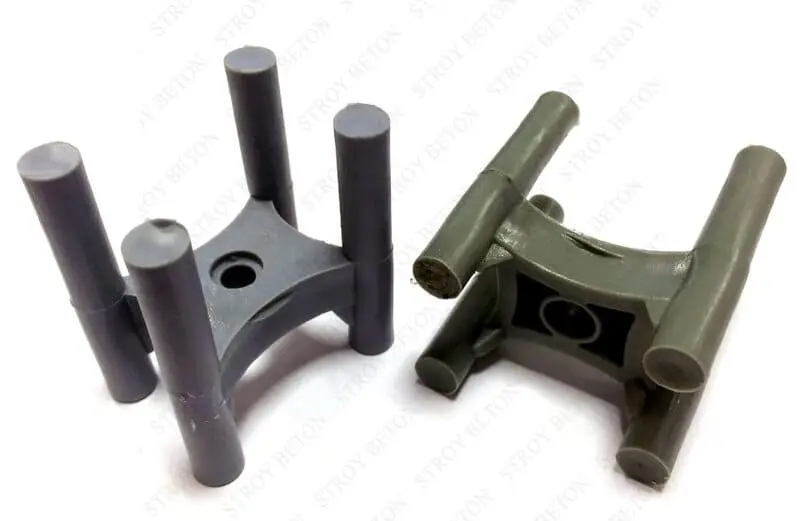

  • После установки щитов, на дно опалубки раскладываются пластиковые фиксаторы-стульчики. Они нужны для того, чтобы под нижним рядом рабочей арматуры образовался слой бетона толщиной не менее 70 мм. По бокам и сверху защитный слой может быть меньше – 35-40 мм.
  • На фиксаторы укладываются продольные стержни, и жёстко фиксируются между собой поперечинами с помощью отожжённой вязальной проволоки диаметром 1,2 мм.
  • Для удобства раскладки стержней и их фиксации в нужном положении, используют временные металлические подставки.
  • Арматура раскладывается в продольном и поперечном направлении, а в местах пересечения стержни соединяются соответствующей формы фиксаторами, либо сразу же связываются проволокой.
    Фиксатор-седло для пересекающихся стержней
  • Для образования защитных слоёв, по бокам устанавливаются фиксаторы в форме звёздочки, конуса или специальной планки с выемками под арматуру. Шаг установки 80-100 мм.
    Обеспечение за счёт фиксаторов бокового защитного слоя
  • Использование пластиковых хомутов для поперечного соединения арматуры удобно, но обходится более дорого. Поэтому чаще всего для этой цели используется вязальная проволока. Её на весь фундамент может уйти всего-то 8-10 кг, по цене 86-93 руб./кг. Однако при использовании стержней диаметром более 16 мм, их рекомендуется не вязать, а варить дуговой сваркой.

Бессварочные стыки стержней, производимые внахлёст, могут осуществляться не только с помощью проволоки или пластмассовых фиксаторов, но и с использованием винтовых муфт или обжимных гильз. Главное – обеспечить стыку необходимую прочность.

Для стабильной работы конструкции очень важно, чтобы элементы каркаса сопрягались правильно. Рассмотрим основные положения руководства по конструированию железобетонных монолитов, формируемых из тяжёлого бетона и стальной арматуры.

Лучше всего, когда стыкуемые стержни соприкасаются друг с другом. Если обеспечить это невозможно, между ними допускается зазор не более 4-х диаметров стержней. Расстояние между двумя параллельными стыками, находящимися в пределах одного сечения, не может быть меньше, чем 30 мм (в среднем это 2 диаметра арматуры).

Правила сращивания периодической и гладкой арматуры на прямых участках

При проектировании точная величина нахлёстов определяется по формуле, и зависит от диаметра арматуры и класса бетона, в массиве которого она будет располагаться. В среднем это значение составляет не менее 30 диаметров, именно такой нахлёст и делают все арматурщики в частном строительстве. Прямые концы может иметь только профильная арматура, хотя на её концах иногда предусматривают и петли. Гладкие стыкуемые стержни (без рёбер и винтовой нарезки) должны заканчиваться загибом в виде крюка.

При пролётах ленты не более 10 м, длина стержней позволяет осуществлять перевязку арматуры только в углах фундамента. В противном случае необходимо сделать так, чтобы стыки хлыстов или сварных сеток располагались вразбежку, а не напротив друг друга. Без разбежки можно стыковать только конструкционную арматуру, которая почти не принимает участие в работе на сжатие и растяжение.

Расположение рабочей и конструкционной арматуры в каркасе

При стыковании стержней диаметром более 10 мм, в зоне нахлёста дополнительно предусматривается поперечная арматура. В её качестве может быть установлен хомут или скрутка. Как вариант, в зоне сжатия устанавливается слегка выгнутая в виде корыта сварная сетка. Если концы арматуры не прямые, а петлевые, поперечины устанавливаются в кольце петли.

Наибольшие нагрузки испытывают те зоны ленточного фундамента, в которых балка делает поворот на 90 или более градусов, либо пересекается со встречной лентой. Правильное армирование поворотов фундамента оказывает большое влияние на работу каркаса в целом, поэтому обратим ваше внимание на основные узлы соединений.

Обвязка углов фундамента арматурой может выполняться несколькими способами. Один из них заключается в том, что продольные стержни – и внутренний и внешний, изгибаются на концах под прямой угол и соединяются между собой проволочными скрутками с шагом не более половины основного шага поперечной арматуры. Величина загиба должна составлять не менее 50 диаметров арматуры – то есть для стержней d12мм это 60 см. Аналогичные соединения выполняются на всех уровнях каркаса.

Как вязать углы арматуры фундамента при загибе основной арматуры

Чтобы не гнуть основную арматуру, или когда её длины не хватает, арматурщики заготавливают Г-образные элементы отдельно и привязывают их к прямым продольным стержням. Принцип тот же – плечо гнутого элемента должно иметь длину не менее 50 диаметров соединяемых стержней. Стыковочная скоба устанавливается на каждый продольный стержень, на всех уровнях каркаса.

Вязка углов арматуры для фундамента с применением Г-образных скоб

Данный способ нередко совмещается с предыдущим. Например: по внутренней, более короткой линии стержни загибаются, а по наружной, длины которой на загиб не хватает, устанавливаются соединительные скобы. Пример такой стыковки элементов каркаса представлен на следующей схеме.

Как заармировать угол фундамента комбинированным способом

Для обвязки углов могут использоваться П-образные хомуты, ширина которых соответствует шагу рабочей арматуры в каркасе. Длина хомута составляет всё те же 50 диаметров продольного стержня, и вяжется он загнутой частью в сторону угла. Всего устанавливается по паре таких элементов на каждом уровне рабочей арматуры в каркасе.

Соединение арматуры в углах посредством П-образных хомутов

При наличии в здании эркеров или, к примеру, террасы, имеющей трапециевидную конфигурацию, может возникнуть необходимость обхода тупого угла. Случается это нечасто, но как соединить здесь арматуру, мы всё-таки скажем.

Для стыкования рабочих стержней под углом более 90 градусов, применяются два способа:

  1. Приданием требуемой геометрии концам рабочей арматуры на станке для гибки.
  2. Использованием накладных элементов, изогнутых под необходимым углом.

Главное - соблюдать величину нахлёста основной арматуры с накладным элементом, которая для всех видов соединений одинакова. В обоих случаях соединение усиливается путём установки поперечных связей.

Стыкование продольной арматуры в тупом углу

Углы и примыкания конструкций на всех уровнях здания являются слабым звеном, требующим ответственного отношения к выполнению соединительных узлов. Фундамента это касается в первую очередь, так как основные нагрузки приходится воспринимать именно ему.

Вот какие типичные ошибки могут быть допущены при выполнении углового арматурного соединения:

  1. Связка перекрещиваемых стержней без загиба или применения накладных элементов.
  2. Установка гнутой продольной арматуры без поперечного усиления.
  3. Отсутствие связки между внутренней и внешней линиями арматуры.
  4. Отсутствие связки между верхним и нижним контурами каркаса.
  5. Отсутствие анкеровки между каркасом вертикальной части ленты с бетонной подошвой под ней.
  6. Применение для связки стержней обычной проволоки вместо отожжённой.
  7. Применение сварных соединений на арматуре, которая для этого не предназначена.
  8. Расположение сварного шва непосредственно в углу фундамента.

Не станем утверждать, что все без исключения ошибки, допущенные в процессе армирования фундамента, непременно приведут к фатальным последствиям, но думаем, вряд ли кому-то захочется узнать это на собственном опыте. Уж лучше сделать всё грамотно и спать спокойно, чем упростить себе работу, получив незначительную экономию, а потом долго и с немалыми затратами разгребать проблемы.
