Общая информация и стоимость проекта
Проект одноэтажника FH-65A ARTiFACT площадью 65м² для узких участков, разработан на базе проекта FOURex. Артефакт переводится с латинского, как «сделанный по законам искусства». Минимальная ширина участка может быть 13м для расположения данного проекта с учетом нормативных отступов.
Посмотреть смету FH-72 ARTiFACT
КАК КУПИТЬ ПРОЕКТ?
Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки, выберите нужную планировку и нажмите «оформить заказ». Скачайте договор, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. Одновременно по реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.
Состав проекта:
- Общие данные (1 страница);
- Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
- План фундамента с закладными под инженерные коммуникации;
- Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
- Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
- План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
- Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
- Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).
Экспликация помещений

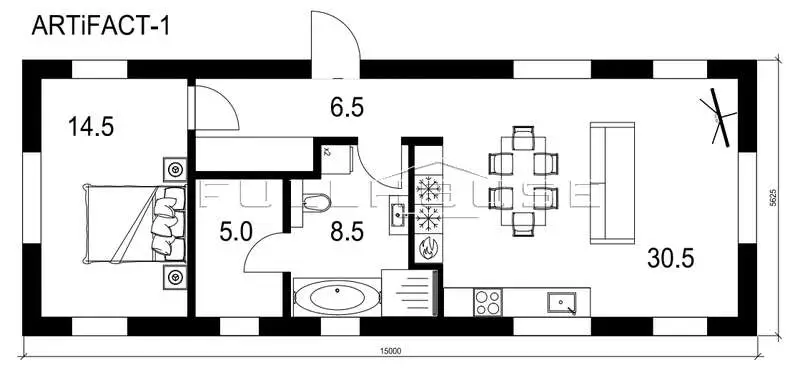

Проект имеет следующую экспликацию помещений:
- Холл 6,5м² - комфортный и достаточный для нахождения в нем одновременно 4х человек с вместительным гардеробным шкафом глубиной 70см.
- Техническая зона 5,0м² для размещения котельного оборудования.
- Санузел 8,5м². В нем комфортно разместились – инсталляция, душевая зона, раковина 80см, стиральная и сушильная машина в колонну.
- Спальня 14,5м² c панорамным окном и с гардеробным шкафом
- Кухня-гостиная 30,5м² с панорамными окнами и проектом 2х линейной кухни, как во многих других моих типовых проектах. На сегодняшний день – это самый оптимальный проект кухни для загородного дома. И обеденный стол с оптимальными размерами 2х1м. Во всех моих проектах, как и в этом, всегда есть место для установки камина.
Подобное расположение спальни и кухни-гостиной позволяет установить окна на 3х фасадах, что дает обзор на 180 градусов и максимальную инсоляцию в течение всего дня: от рассвета до заката.
Количество и площадь транзитных зон максимально уменьшена в пользу активных зон для рационального использования всей площади дома. Все условно «мокрые» помещения: котельная, санузел и кухня находятся в одной зоне для локализации систем канализации и водоснабжения.

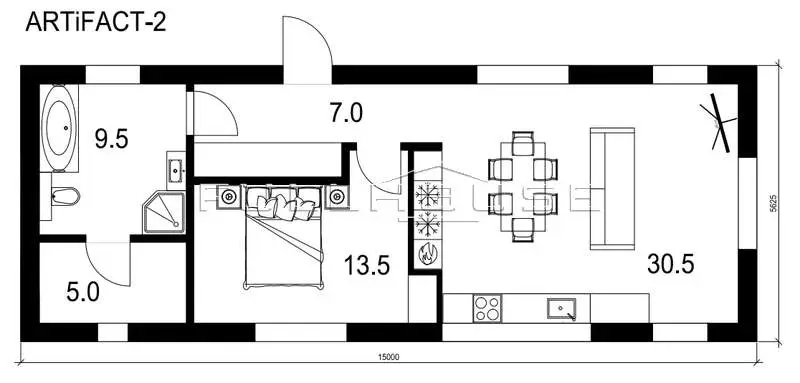

Уникальность проекта заключается в том, что техническую зону и спальню можно поменять местами. При этом их площади остаются неизменными. Во втором варианте спальня находится в середине дома, а вход возможно организовать двумя способами. Выбор того или иного варианта определяется особенностями участка и его ориентацией по отношению к движению солнца, как и расположение террасы и места выхода на нее.
ARTiFACT разработан с минимально возможными комфортными помещениями за счет грамотной планировки и эргономики пространства. В нем нет места избыточным и бесполезным решениям. Больше можно, меньше – уже не комфортно. Не стремитесь строить дома с большой площадью, не ответив для себя: для чего нужен каждый квадратный метр? Метры, наличие которых вы не можете аргументированно обосновать, лишние, а их строительство - нерациональное. Сэкономленные деньги лучше потратить на качественную отделку, мебель и бытовую технику.
Проект имеет прямоугольный контур, т.к. любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства. Для примера, один прямоугольный эркер нерационально увеличивает стоимость 1м² дома: объем стеновых и кровельных материалов такие же, как у прямоугольного дома, но при этом площадь дома существенно меньше.
Дом спроектирован в растре основных строительных материалов, что значит: кратно размерам газобетонных блоков, длине пиломатериалов, ширине листов металлочерепицы, что существенно снижает материалоемкость дома и соответственно стоимость строительства. Поэтому меньше отходов и работ на резку.
Пристройки для проекта дома
Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 5 универсальных пристроек для дома: террасы, крыльца, навеса для 2х автомобилей и 2х типоразмеров хозблоков.
Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.
Посмотреть проект FH-4 Unit
