Проект одноэтажного дома из газобетона ERMiTA FH-60 площадью 60м2

прочесть за 5 минут дата публикации 20.09.2021г.

Проект одноэтажника ERMiTA из газобетона площадью 60м² с 1 спальней предполагает монолитную фундаментную плиту и четырехскатную крышу. Проект дома подойдет и в качестве гостевого дома, и в качестве жилого. В зоне кухни-гостиной на 3х фасадах располагаются окна, в результате чего открыт обзор на 180 градусов для видов и для максимальной инсоляции помещения в течение всего дня: от рассвета до заката.

Представляю вам проект одноэтажника ERMiTA из газобетона площадью 60м², который создан на базе проекта Status. Остался один этаж, адаптирована зона в проекции межэтажной лестницы и скорректированы все простенки кратно газобетонным блокам.

Название ERMiTA от испанского «обитель отшельника», т.к. проект с 1 спальней. Проект дома подойдет как в качестве гостевого дома, так и в качестве жилого, т.к. запросов на разработку проекта дома с одной спальней было немало. В серии типовых проектов от ЭДа ERMita занимает место между проектами Unica 37м² и KVADRO 70м². В отличие от KVADRO в проекте 1 спальня, а в отличие от UNICA более комфортные площади спальни и гостиной, а также есть отдельный холл при входе.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²
Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-60 ERMiTA     Посмотреть смету FH-60 ERMiTA 2
Файлы доступны для скачивания без регистрации
Стоимость проекта  8 000р. 30 000 р. (акция до 01.05.2024г.)

КАК КУПИТЬ ПРОЕКТ?

Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки, выберите нужную планировку и нажмите «оформить заказ». Скачайте договор, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. Одновременно по реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.

Купить проект FH-60 ERMiTA

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).

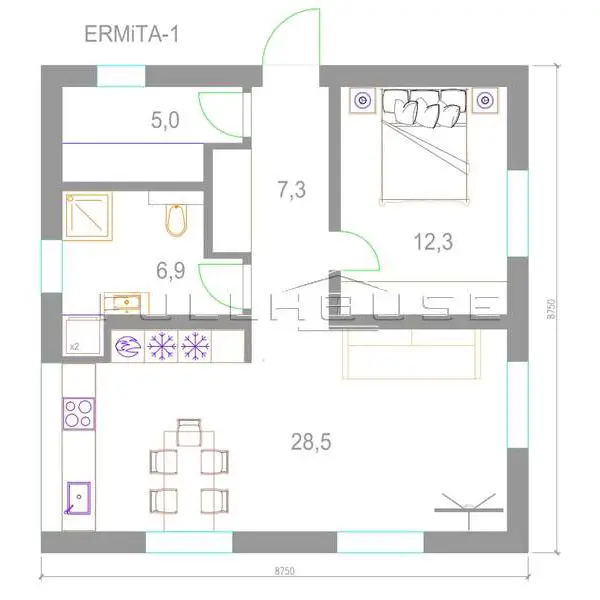

ERMiTA-1 - имеет следующую экспликацию помещений:

  • Холл 7,3 – шириной 1,4м, комфортный и достаточный для нахождения в нем одновременно 4х человек с вместительным гардеробным шкафом глубиной 70см. Вход и крыльцо имеют центральное расположение по отношению к гостиной.
  • Техпомещение (котельная) 5,0 – при имеющейся высоте потолков 3м соответствует нормативным требованиям по устройству газовой котельной, которая должна быть не менее 15м³.
  • Санузел 6,9 – где комфортно разместились – инсталляция, душевая зона 90 х 90см, раковина 80см, стиральная и сушильная машина в колонну в нише.
  • Спальня 12,3 – больше и не надо
  • Кухня-гостиная 28,5 - в которой все тот же проект 2х линейной кухни, как во многих других моих типовых проектах. На сегодняшний день – это самый оптимальный проект кухни для загородного дома. И обеденный стол с оптимальными размерами 2х1м.

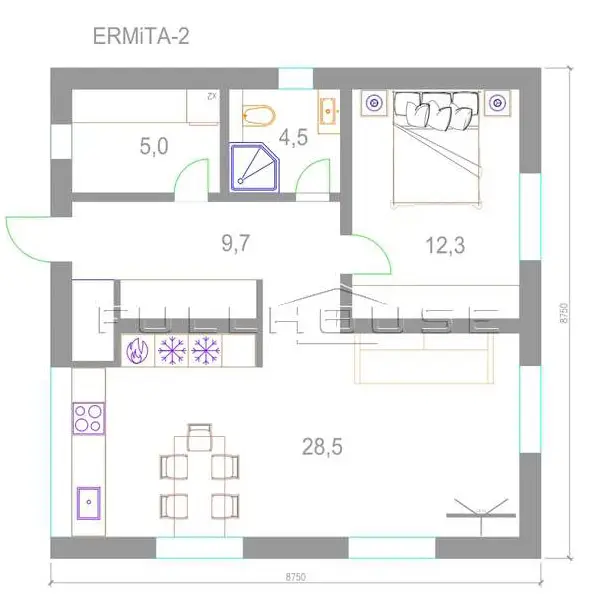

ERMiTA-2 - имеет экспликацию помещений и основное отличие от первого варианта – это боковой вход по отношению к гостиной.

Количество и площадь транзитных зон максимально уменьшена в пользу активных зон для рационального использования всей площади дома. Жилые комнаты – 40,8м², транзитная и техническая зона – 19,2м². И в процентном соотношении жилые зоны составляют 68% по отношению к остальным.

Все условно «мокрые» помещения: котельная, санузел и кухня находятся в одном углу для локализации систем канализации и водоснабжения.

Кроме того, в проекте предусмотрено достаточное количество зон хранения (шкафы и гардеробы).

Уникальное преимущество подобного расположения зоны кухни-гостиной в моих типовых проектах заключается в том, что на 3х фасадах располагаются окна, в результате чего открыт обзор на 180 градусов для видов и для максимальной инсоляции помещения в течение всего дня: от рассвета до заката. Во всех моих типовых проектах есть зеркальные варианты: прямой вариант с котельной слева от входа и зеркальный вариант – с котельной справа от входа. Выбор варианта определяется особенностями участка и его ориентацией по отношению к движению солнца. В зависимости от этого. спальню вы располагаете в зависимости от того, когда хотите видеть солнце, лежа на кровати – утром или вечером.

Ermita, как и все мои типовые проекты, разработан с минимально возможными комфортными помещениями за счет грамотной планировки, эргономики пространства и качественного наполнения. Больше можно, меньше – уже не комфортно. Перед выбором проекта всегда задавайте себе вопрос: зачем мне эти м²? Не стремитесь строить дома с большой площадью, не ответив себе: для чего мне нужен каждый квадратный метр? Квадратные метры, наличие которых вы не можете аргументированно обосновать, - лишние, а их строительство - нерациональное. Сэкономленные деньги лучше потратить на качественную отделку, мебель и бытовую технику.

Любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства. Для примера, один прямоугольный эркер нерационально увеличивает стоимость 1м² дома: объем стеновых и кровельных материалов такие же, как у прямоугольного дома, но при этом площадь дома существенно меньше.

Стены дома спроектированы в растре размеров газобетонных блоков и длины пиломатериалов, что существенно снижает материалоемкость дома и соответственно стоимость строительства. В растре – значит кратно стандартным размерам блоков, кратно длине пиломатериалов. Поэтому меньше отходов и соответственно работ на резку.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²
  1. Фундаментная железобетонная плита
  2. Внешние стены – газобетон 375мм. Высота 1-го этажа в чистоте 3м. При необходимости высоту можно увеличить на 25см, что не повлияет на пропорции дома.
  3. Крыша с 2 вариантами стропильной системы: традиционной и с использованием стропильных ферм. Кровельное покрытие – металлочерепица.

На визуализациях мною предложен следующий вариант внешней отделки

  1. Цоколь: гидроизоляционная штукатурка или бесшовный искусственный камень
  2. Фасад: 1. Фасадная штукатурка – один из самых экономичных видов внешней отделки, 3. Элементы декоративного наполнения – вертикальные рейки, окрашенные по RAL 7024, которые могут быть выполнены из деревянных брусков или из профилированной трубы.

Пристройки для проекта дома

Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 5 универсальных пристроек для дома: террасы, крыльца, навеса для 2х автомобилей и 2х типоразмеров хозблоков.

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.

Посмотреть проект FH-4 Unit
