Проект одноэтажного дома с мастер спальней eDom Master площадью 114м2

прочесть за 14 минут дата публикации 02.04.2023г.

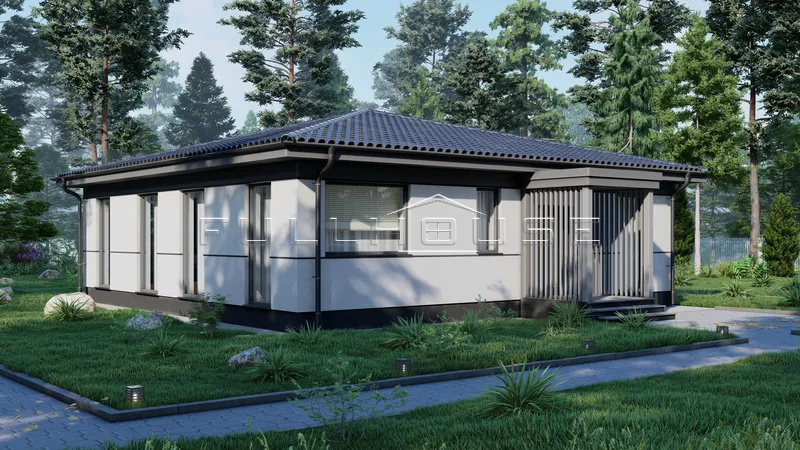

Проект одноэтажного дома из газобетона eDom Master площадью 114м² с 3 спальнями, одна из которых мастер-спальня. Планировка дома разработана с учетом логики перемещений по дому, математических закономерностей, оптимальных объемов, симметрии и пропорций. Панорамные окна в пол и окна-фартуки на кухне - это главные дизайнеры интерьеров в частном доме, которые создают WOW-эффект в загородном доме.

Проект eDom Master имеет рациональные планировки и оптимальную стоимость реализации. В нем все продумано до мелочей для комфортной жизни, нет места избыточным и бесполезным решениям.

Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-114E eDom Master
Строительная смета бесплатно (цена рассчитана для строительства в Московской области):
  Посмотреть смету FH-114E eDom Master
Файлы доступны для скачивания без регистрации
Стоимость проекта  8 000р. 30 000 р. (акция до 01.05.2024г.)

КАК КУПИТЬ ПРОЕКТ?

Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки, выберите нужную планировку и нажмите «оформить заказ». Скачайте договор, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. Одновременно по реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.

Купить проект FH-114E eDom Master

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).
  1. Холл – 12м²
  2. Котельная - 5м²
  3. Ванная – 5,2м²
  4. Санузел в мастер-спальне - 4м²
  5. Cпальни – две по 11,4 и одна мастер-спальня 21м²
  6. Единое пространство гостиная-кухня-столовая - 45м²

Холл просторный и комфортный для нахождения в нем одновременно 4 человек, с вместительным гардеробом глубиной 70см. Это условно «грязная зона», которая спроектирована так, чтобы лишний раз ее не пересекать и не разносить грязь по дому. На линии движения вход-кухня не должно быть ни одной двери, при этом проектом предусмотрена возможность установки двери для полного изолирования холла от остальной части дома. Предусмотрен простенок для размещения открытой вешалки, пуфа для переобувания, консоли с ящиком и зеркала.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

Если стоит задача полностью вынести «грязную зону» за периметр дома, то крыльцо можно застеклить, разместить на нем обувницы и для того, чтобы обувь была теплая и зимой, вывести на пол крыльца контур теплого пола.

В начале и конце холла я всегда предусматриваю проходные переключатели, а также кнопки master-svet или stand-by, которые могут выключать как все освещение в доме, так и розетки, за исключением неотключаемых групп розеток для котельного оборудования, холодильника, wi-fi роутера, яндекс-станции, интернет-хаба, а также системы видеонаблюдения и контроля доступа. Используя клавишу stand-by, вы не будете переживать о том, выключили утюг или нет. Кроме того, можно предусмотреть специальные smart-выключатели или smart-автоматы, которыми можно управлять голосом или через смартфон.

Вход в котельную из холла является более рациональным и современным решением, чем отдельный вход с улицы: 1) не тратите деньги на 2-ую теплую входную дверь, которая значительно дороже межкомнатной, 2) удобнее попадать в котельную и производить влажную уборку, т.к. делать это нужно также часто, как и в доме, 3) не нужно расширять крыльцо с навесом под наружную дверь для котельной.

Площадь котельной 5м² при высоте потолков 3м определена требованиями к объему газовой котельной, что составляет не менее 15м³. Кроме того, для газовой котельной обязательным является наличие окна и естественной вентиляции с выходом на крышу. Данная площадь позволяет разместить все необходимое оборудование для частного дома.

Эдуард Охильков
Мнение эксперта
Эдуард Охильков
архитектор, инженер-строитель, эксперт

Площадь котельной позволяет помимо всего инженерного оборудования разместить, например, в нише стиральную и сушильную машины, которые в целях рационального использования площади лучше располагать друг над другом в колонну через специальный переходник.

В ванной разместилось все самое необходимое: ванна 180см, раковина 80см, инсталляция, комфортная душевая, простенок для размещения полотенцесушителя или теплой стены с крючками для полотенец и халатов.

Две спальни по 11,4м² легко вмещают: 1) Двуспальную кровать шириной 180см с прикроватными тумбами. 2) Гардеробный шкаф глубиной 60см. 3) Остаются комфортные проходы вокруг кровати. И третья мастер спальня площадью 21м² с приватной душевой зоной с туалетным блоком, с гардеробной комнатой и круговым обходом.

В спальне, в отличие от гостиной, не нужно гнаться за большими пространствами, т.к. ее главная функция - это обеспечение здорового микроклимата и психологического комфорта во время отдыха и сна. Или, проще говоря, спальня только для того, чтобы спать. Человек подсознательно ищет для себя уютное, соразмерное пространство.

При необходимости любую из 3х спален можно трансформировать под различные сценарии: от детской до гостевой спальни или кабинета. Грамотный дизайн-проект должен предусматривать все эти сценарии в одном помещении с учетом расположения мебели по отношению к розеткам и осветительным приборам. Расположение шкафов в спальнях вдоль стен, создает дополнительный акустический комфорт.

Оптимальное и рациональное решение – объединение гостиной, столовой и кухни в одно единое пространство, что визуально и фактически увеличивает объем дома, уменьшая при этом материалоемкость - меньше перегородок, проемов, дверей, отделки и перерасхода материалов. При необходимости проектом предусмотрена возможность изолирования кухни от гостиной-столовой системой раздвижных перегородок.

Планировка дома разработана с учетом логики перемещений по дому, математических закономерностей, оптимальных объемов, симметрии и пропорций. Все эти знания я сформулировал в виде следующих простых правил:

  1. Правило золотого сечения. Площадь гостиной соразмерна с общей площадью дома и рассчитана с помощью обратного числа золотого сечения φ=0,618. Для проекта eDom Master площадью 114² гостиная должна иметь площадь близкую к 45м² из следующей формулы: 114-(114*φ). Если упростить формулу, то пропорция гостиной к дому должна составлять 1:3.
  2. Правило баланса. Для этого в планировочной программе накладываем модульную сетку и осевые линии, с помощью которых находим закономерности в симметрии и эргономике помещений, пустые или перегруженные мебелью зоны, определяем оптимальные расстояния для проходов и перемещений. Данное правило является основой для создания светотехнического проекта.
  3. Правило связки. Проектирование фасада дома происходит в единой связке с проектированием окон, расстановкой мебели и сантехприборов. Размеры и симметрия окон определяется только по фасаду снаружи, а не изнутри помещений. Положение окон определяет место для установки мебели и наоборот, поэтому проектировать одно без другого ошибочно. Если вы выбираете проект дома, где на плане нет рекомендуемой расстановки мебели, то лучше ищите другие проекты, где мебель обозначена, чтобы избежать в будущем проблем при проектировании мебели в построенном доме.
  4. Правило ракурсов. Положение мебели в гостиной, спальне, столовой и на кухне является отправным для будущего ландшафтного проектирования. Для этого определяем основные точки созерцания, которые соответствуют проекциям головы человека. Проводим от каждой точки по 2 линии к краям оконных откосов, образуя сектор обзора. В зоне пересечения нескольких секторов обзора будут располагаться основные ландшафтные композиции. Кроме того, данное правило помогает дизайнерам определять места в помещении для оформления акцентных стен, расположения интерьерных предметов, сетов из них, а также произведений искусства.
  5. Правило фокусов. От телевизора диван располагается в среднем на расстоянии 2,4м, которое может меняться в зависимости от диагонали экрана. Располагая телевизор на внешней стене, я предлагаю для сидящих на диване сразу несколько фокусов внимания: 1) Сам телевизор. 2) Биокамин, который можно расположить под ТВ, или дровяной камин, например, справа перед диваном. 3) Вид на окружающий ландшафт через панорамные окна в пол. 4) Акцентная стена или декоративные предметы интерьера. Кроме того, данное правило соответствует современному тренду, когда многие семьи полностью отказываются в загородном доме от размещения телевизора. Данный тренд я полностью поддерживаю, т.к. считаю, что в загородном доме нужно отдыхать и любоваться природой или собственным садом через панорамные окна, слушать звуки природы или музыку.

Проектом предусмотрен большой стол на своем логичном и постоянном месте, где он не будет мешать траекториям движения, с оптимальными размерами 2х1м. За таким столом с комфортом могут разместиться 8 человек: семья из 4х человек с бабушками и дедушками. А больше и не нужно, т.к. современный ритм жизни такой, что мы чаще встречаемся со знакомыми и друзьями в ресторанах в городе, чем дома.

Эдуард Охильков
Мнение эксперта
Эдуард Охильков
архитектор, инженер-строитель, эксперт

Стол – это центр притяжения всей семьи, за которым проводится большое количество времени, а значит его поверхность должна быть теплой для рук и приятной тактильно. Поэтому деревянный стол, например, из слэба, всегда будет лучше столешницы из стекла или керамогранита.

Часто обеденный стол используется, как work-place, поэтому в деревянном столе можно предусмотреть беспроводные зарядки, розетки, кабель каналы для проводов, полочки для хранения ноутбука, что превращает его в smart-стол.

Проектом предусмотрена 2х линейная кухня. Длина 1-й линии с кухонной столешницей 3м и с 5 нижними шкафчиками шириной по 60см; длина 2-й линии 2,4м с 4 пеналами шириной по 60см. В пеналах встроена бытовая техника: микроволновая и духовая печи, холодильник и морозильник, а также системы хранения с полками или space-tower с выдвижными ящиками. Между кухней и столом со всех сторон выдержано расстояние не менее 1,2м. Над 1-ой линией проектом предусмотрено панорамное окно, подоконником которого является продолжение столешницы. Если вы хотите к проекту добавить верхние шкафчики, то можете уменьшить высоту окна до размеров фартука. Для любого сценария можно предусмотреть соответствующие вытяжки: настенные, островные, интегрированные в индукционную панель или скрытые в столешнице.

Указанные размеры являются оптимальными для частного дома и дают возможность устанавливать не только индивидуальные, но и типовые кухни. Если проектировать больше, то это, как правило, уже избыточно и бесполезно. Лучше грамотно организовать данное пространство. Угловой элемент в кухне исключен, т.к. он самый дорогой и неудобный. Угол я «зашиваю» стеновыми или отделочными материалами, а с обратной стороны организую систему хранения.

Проект кухни имеет комфортные зоны для готовки, по которым происходит перемещение в логичной последовательности: а. зона хранения (шкаф-пенал, холодильник, морозильник) → б. зона мойки с раковиной, с местами хранения корзины для мусора, аксессуаров и бытовой химии → в. рабочая зона (зона резки и подготовки продуктов) → г. зона приготовления (варочная панель, духовой шкаф, микроволновка) → д. зона паркинга мелкой бытовой техники. Последовательность зон, вы можете определить индивидуально при заказе кухни. На архитектурный проект это никак не влияет.

В проекте eDom Master количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Процентное соотношение жилых комнат к нежилым 78:22, активных зон к транзитным 90:10.

Все мокрые зоны локализованы по одной линии дома для оптимизации расходов по разводке сантехнических труб. Проектом предусмотрено достаточное количество зон хранения для семьи из 4-5 человек, а именно не менее 24м³, без учета систем хранения на кухне и в уличных хозблоках.

Перед выбором проекта своего будущего дома всегда задавайте вопрос: зачем мне нужен каждый м²? Метры, наличие которых вы не можете аргументированно обосновать, лишние, а их строительство нерациональное. Сэкономленные деньги лучше потратить на качественную отделку, мебель и бытовую технику. Ошибка большинства застройщиков заключается в больших амбициях, несоответствующих их финансовым возможностям, и превращение красивой загородной жизни в вечный долгострой! Стройте оптимальные по площади дома и живите сейчас!

Проект не случайно имеет размеры 11,88м х 11,88м, т.к. он разработан в растре основных строительных материалов. Что это значит?

  1. Общая длина внешних стен и простенков между оконными и дверными проемами кратна стандартной длине газобетонных блоков 625мм. Для стен длиной 11,88м нужно ровно 19 блоков с учетом швов. Проект можно легко адаптировать для регионов, где производятся блоки длиной 600мм.
  2. Размер дома 11,88м соответствует стандартной длине рабочей арматуры для фундамента, которая составляет 11,7м, т.е. арматура в каркасе лежит цельная без перехлестов.
  3. С целью оптимизации и упрощения строительства, плоская крыша крыльца не связана с основной крышей дома, поэтому карниз остается прямым, что облегчает монтаж карнизной доски и подшив свесов. Линия водосточного желоба не разрывается в данном месте и не требует дополнительного монтажа водосточной трубы, как, например, в случае с козырьком основной крыши. И по дизайну такая крыша смотрится гармоничнее.
  4. Проектом предусмотрены проемы для стандартных размеров ПВХ окон, в т.ч. для панорамных в пол, с максимально допустимой площадью стеклопакетов для стекла толщиной 4мм, которая составляет примерно 2,7м².
Эдуард Охильков
Мнение эксперта
Эдуард Охильков
архитектор, инженер-строитель, эксперт

Принцип растра, который я пропагандирую, значительно снижает материалоемкость, а соответственно и стоимость строительства дома, упрощает монтаж, а значит снижает вероятность ошибок.

Внешние и внутренние несущие стены имеют такую толщину, которая позволяют возводить их на выбор из газобетона или кирпича. Внешняя стена 375мм соответствует кладке в 1,5 кирпича или из крупноформатной поризованной керамики 10,7NF, а внутренняя стена 250мм – кладке в 1 кирпич.

Прямоугольная геометрия дома также снижает стоимость строительства 1м² загородного дома. Принцип чистых линий – это проектирование экономичных домов с простой архитектурой, а именно с прямыми линиями и прямоугольными формами, как в известной рекламе шоколадки: Quadratisch, Praktisch, Gut. Любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства, а также усложняет отделку. Например, у дома с одним эркером и дома с простой прямоугольной геометрией объемы стеновых и кровельных материалов одинаковые, но при этом площадь дома больше у прямоугольного. Поэтому стоимость строительства 1м² прямоугольного дома будет существенно меньше.

Грамотная логистика в доме по проекту eDom Master складывается из логики перемещений, комфортных проходов и расстояний между элементами габаритной мебели, отсутствие лишних дверей и конфликтных сценариев при их открытии, соблюдение базовых принципов безбарьерной среды без ступеней и порогов, интуитивно понятное расположение туалета для гостей.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²

Принципы открывания дверей очевидны и логичны для данной планировки с учетом траекторий перемещений людей по дому. 1) Открытие дверей безопасное и не создает конфликтных сценариев: не ударяют проходящих мимо людей, смежные двери, мебель или сантехприборы. 2) Открывая двери, сразу видим основной объем комнаты.

Окна во всех помещениях, панорамные окна в пол и окна-фартуки на кухне - это главные дизайнеры интерьеров в частном доме, которые создают WOW-эффект в загородном доме. Не забывайте о том, что за город человек перебирается, чтобы быть ближе к природе, а вид на природу через панорамные окна бесценен. Это может быть не только естественные ландшафты, но и сад на вашем участке. Если вы все-таки адепты стандартных окон с подоконниками, то проект позволяет это сделать.

Отопление дома предполагается теплыми водяными полами, которые являются самой эффективной и экономичной системой отопления для загородного дома, независимо от того, что будет генерировать тепло: электрический, газовый котел или тепловой насос.

Вентиляция в дома по проекту eDom Master, как и в любом другом доме может быть обеспечена как системой приточно-вытяжной вентиляции с рекуперацией, так и гибридной системой вентиляции, которая представляет собой комбинацию 2х основных систем: 1) вентиляционные каналы и шахты естественной вентиляции на крышу, например, из газовой котельной, для вентиляции канализационных стояков и мокрых помещений, 2) локальные системы, которые устанавливаются во внешнюю стену: рекуператоры, бризеры, клапана, вентиляторы, которые можно закладывать как при проектировании, так и монтировать на любом этапе строительства дома. На плане покажу рекомендуемые места установки вентиляционных устройств. В своих проектах я предусматриваю прокладку электрических кабелей в место возможного монтажа вентиляционных устройств. Кроме перечисленных систем, во всех помещениях дома должно быть окно для открытия и проветривания. Поэтому в угловых спальнях я рекомендую устанавливать минимум 2 окна, одно из которых, как правило, самое большое – видовое без расстекловки и импостов, а второе - для проветривания помещения.

Основной тип фундамента, который я рекомендую для дома из газобетона – это классическая монолитная фундаментная плита с ребрами жесткости вверх. Проект возможно адаптировать под строительство на ленточном фундаменте с полами по грунту с учетом геологии конкретного участка и дополнительных мероприятий по защите фундамента от воздействия сил морозного пучения.

Пристройки для проекта дома

Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 5 универсальных пристроек для дома: террасы, крыльца, навеса для 2х автомобилей и 2х типоразмеров хозблоков.

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.

Посмотреть проект FH-4 Unit

К проекту eDom Master возможно пристроить: террасу, навес для 2х автомобилей и на выбор один из 2х типоразмеров хозблоков. Все указанные пристройки входят в состав проекта универсальных пристроек Unit.
