Проект одноэтажного дома с тремя спальнями Windows Panorama

прочесть за 8 минут дата публикации 13.10.2022г.

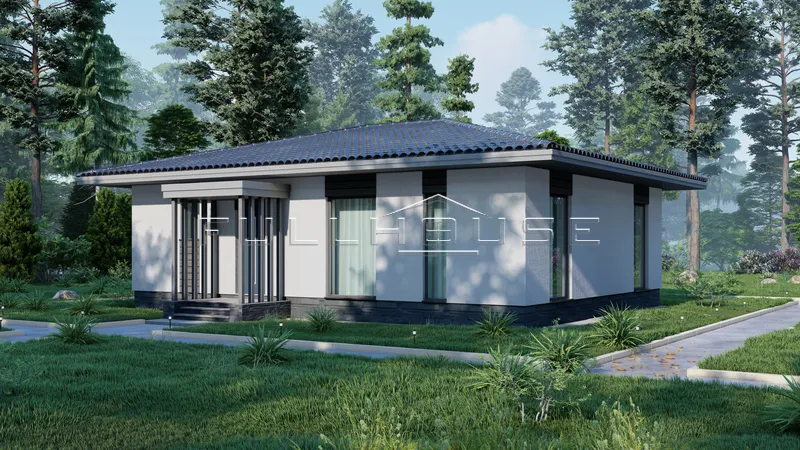

Проект одноэтажного дома с 3 спальнями Windows Panorama площадью 90м² разработанный на базе популярного проекта Windows, имеет следующие принципиальные особенности:

  1. Максимальная площадь гостиной 40м². Среди всех существующих типовых проектов малой площади до 100м² - это 1 этажный дом с 3-мя спальнями с самой большой гостиной.
  2. Максимальная локализация мокрых зон. В классическом Windows есть их условное разделение через коридор.
  3. Использование Z-образных перегородок для максимально эффективного использования ниш с системами хранения.
  4. Визуальное расширение пространства за счет использования больших панорамных окон в пол. По одной стороне гостиной расположилось 4 панорамных окна, плюс панорамное окно над кухонной столешницей.
Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-90WP Windows Panorama
Строительная смета бесплатно (цена рассчитана для строительства в Московской области):
  Посмотреть смету FH-90WP Windows Panorama
Файлы доступны для скачивания без регистрации
Стоимость проекта  8000руб (только электронная версия в формате .pdf)

КАК КУПИТЬ ПРОЕКТ?

Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки. Выберите нужную планировку, кликнув на нее, и нажмите «оформить заказ». Скачайте договор по передаче авторских прав, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. По реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.

Купить проект FH-90WP Windows Panorama

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).
  1. Холл - 5м²
  2. Котельная – 5м²
  3. Ванная - 6м²
  4. 3 спальни, 2 из которых по 11,7м² и одна 10,6м²
  5. Единое пространство гостиная-кухня-столовая 40м²

Количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Процентное соотношение жилых комнат к нежилым в проекте Windows Panorama 82:18, а процентное соотношение активных зон к транзитным 94:6. Проектом предусмотрено достаточное количество зон хранения: шкафы и гардеробы. Все мокрые зоны максимально локализованы в углу дома.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

Проект дома на три спальни один этаж разработан в растре газобетона, что значит кратно его стандартной длине, который имеет длину 625мм. На стену длиной 11,88м нужно ровно 19 блоков, на стену 9,4м – 15 блоков с учетом швов. Проект легко адаптируется и для газобетона с длиной блоков 600мм. В кладочном плане все простенки между оконными и дверными проемами также спроектированы кратно длине блоков.

Кроме того, размер 11,88м соответствует стандартной длине рабочей арматуры для фундамента, которая составляет 11,7м, т.е. арматура в каркасе лежит цельная без перехлестов. Используя принцип растра можно значительно уменьшить материалоемкость и стоимость строительства дома.

Все архитектурные проекты серии FH имеют такую толщину внешних и внутренних стен, которые позволяют возводить их как из газобетона, так из кирпича. Толщина внешней стены 375мм соответствует кирпичной кладке в 1,5 кирпича или поризованной керамике формата 10,7NF, а внутренняя стена 250мм – кладке в 1 кирпич.

Холл с гардеробной нишей – это условно «грязная зона», поэтому он спроектирован так, чтобы лишний раз его не пересекать и не разносить грязь по дому. На линии движения вход-кухня не должно быть ни одной двери. Но проектом предусмотрена возможность установки двери для полного изолирования холла от остальной части дома.

В данном проекте я впервые применил Z-перегородку, которая позволяет оптимально проектировать зоны хранения по обеим сторонам от перегородки.

А теперь расскажу подробнее про этот архитектурный прием. Если в проекте есть прямая длинная перегородка, то систему хранения можно расположить только с 1 стороны, т.к. расположение такой же системы хранения по другую сторону либо займет большую часть полезной площади смежной комнаты, либо потребует увеличение площади дома в целом. Как, например, в данном проекте, длинные шкафы по одной стороне не нужны, поэтому мы можем смело поделить предоставленное пространство для систем хранения пополам между смежными комнатами с помощью Z-образной перегородки. Кроме того, любое дополнительное искривление перегородки увеличивает ее устойчивость.

Вход в котельную предусмотрен из холла, что является более рациональным и современным решением, чем отдельный вход с улицы: 1) не тратите средства на 2-ую теплую входную дверь, которая значительно дороже межкомнатной, 2) хозяйке удобнее попадать в котельную и производить влажную уборку, т.к. делать это нужно также часто, как и в доме, 3) не нужно расширять крыльцо и соответственно навес под наружную дверь для котельной. Площадь котельной 5м² определена нормативными требованиями к объему газовой котельной, что составляет 15м³. При определенных технических условиях в данном помещении помимо инженерного оборудования можно разместить: 1) Стиральную и сушильную машины, которые в целях рационального использования площади лучше располагать друг над другом в колонну через специальный переходник. 2) Инсталляцию с небольшой раковиной для организации 2го с/у.

В ванной разместилось все самое необходимое: ванная длиной 180см, раковина шириной 80см, инсталляция, зона хранения и комфортная душевая. Окно служит для естественного освещение ванной, а также для залпового проветривания.

Оптимальное и рациональное решение – объединение гостиной, столовой и кухни в одно единое пространство, что визуально и фактически увеличивает объем дома, уменьшая при этом материалоемкость - меньше перегородок, проемов, дверей, отделки и перерасхода материалов. А для тех, кто еще боится такого open space - современные вытяжки легко удаляют все кухонные запахи.

Эдуард Охильков
Мнение эксперта
Эдуард Охильков
архитектор, инженер-строитель, эксперт

Планировки и площади комнат в проекте разработаны с учетом логики перемещений по дому, математических закономерностей, симметрии и пропорций.

  1. Соотношение площади гостиной по отношению к общей площади дома максимальное и составляет почти 1:2.
  2. Положение мебели и окна задают закономерность в симметрии и эргономике гостиной с оптимальными расстояниями для проходов и перемещений, в том числе для создания светотехнического проекта. Нет пустых или перегруженных зон.
  3. Для планировки гостиной отправной точкой является зона диван-телевизор, расстояние между которыми является оптимальным и составляет 2,4м. Данное расстояние может меняться в зависимости от диагонали телевизора.

2 спальни по 11,7м² легко вмещают: 1) Двуспальную кровать 180см с прикроватными полками. 2) Гардеробный шкаф глубиной 60см. 3) И остаются комфортные проходы между мебелью и стенами не менее 90см. В спальне, в отличие от гостиной, не нужно гнаться за большими пространствами, т.к. главная функция спальни – это обеспечение здорового микроклимата и психологического комфорта во время отдыха и сна. Человек подсознательно ищет для себя уютное, соразмерное пространство. Расположение шкафов в спальнях вдоль стен, создает дополнительный акустический комфорт. 3-я спальня – детская. При этом любую из 3х спален при необходимости можно трансформировать под различные сценарии: от комнаты для ребенка и подростка до гостевой спальни или кабинета.

В проекте Windows Panorama предусмотрен большой стол на своем логичном постоянном месте, где он не будет мешать траекториям движения, с оптимальными размерами 2 х 0,9м, за которым с комфортом могут разместиться 8 человек: например, семья из 4х человек с бабушками и дедушками. А больше и не нужно, т.к. современный ритм жизни такой, что мы чаще встречаемся со знакомыми и друзьями в ресторанах, чем дома. Из зоны столовой можно попасть на пристроенную террасу.

Проект кухни – оптимальный с основными зонами, по которым происходит перемещение в строгой и логичной последовательности: а. зона хранения (шкаф-пенал, холодильник, морозильник) → б. зона мойки с раковиной, с местами хранения корзины для мусора, аксессуаров и бытовой химии → в. рабочая зона (зона резки и подготовки продуктов) → г. зона приготовления (варочная панель, духовой шкаф, микроволновка) → д. зона паркинга мелкой бытовой техники. На указанных траекториях нет мебели, а также соблюдено оптимальное расстояние между кухней и столом. Кухня Г-образная с 2 линиями. Длина 1-й линии с кухонной столешницей 3м и с 5 нижними шкафчиками шириной по 60см; длина 2-й линии 2,4м с 4 пеналами шириной по 60см. В пеналах встроена бытовая техника – микроволновая и духовая печи, холодильник и морозильник.

Все указанные размеры дают возможность устанавливать не только индивидуальные, но и типовые кухни. Это оптимальные размеры кухни. Если проектировать больше, то это, как правило, уже избыточно и бесполезно. Лучше грамотно организовать данное пространство. Угловой элемент исключен, т.к. он неудобный и самый дорогой - от 30%. Данное решение подсказано итальянскими дизайнерами, которые в Г-образной кухне угол просто «зашивают» стеновыми или отделочными материалами. В проекте Windows Panorama это решение доработано и данное пространство не пропадает, а рационально используется, например, для организации системы хранения со стороны ванной.
