Оптимальные проекты террасы, автонавеса и хозблоков для частного дома

прочесть за 8 минут дата публикации 14.10.2021г.

Содержание

  1. Общая информация и стоимость проекта
  2. Экспликация помещений
  3. Остальная информация

Типовой проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят проекты 5 универсальных пристроек для дома: террасы, навеса для 2х автомобилей и 2х типоразмеров хозблоков и крыльцо. Универсальность пристроек дает возможность использовать их для современных домов с различными крышами, визуально расширяя комплекс строений в горизонте и создавая новую пропорциональную архитектуру с дополнительными объемами.

Конструкции из данного проекта можно пристроить абсолютно к любому проекту.

Смета на любую пристройку из проекта Unit предоставяется только потенциальным Заказчикам в комплексе со сметой на Строительство индивидуального жилого дома. Соответственно, компания не строит пристройки отдельно без строительства дома.

Общая информация и стоимость проекта

Главная визуализация проекта FH-4 Unit
  • Внешние размеры дома 7,0м x 5,9м
    (Черновые без учёта отделки фасада)
  • Количество этажей 1
  • Серия Гаражи и Навесы

Строительная смета

Цена рассчитана для строительства в Ленинградской области.
Строительная смета бесплатно — без регистрации.

Стоимость проекта

Проект FH-4 Unit (только электронная версия в формате PDF)

4 000 р 15 000 р (акция до 01.05.2024г.)

Состав проекта

  1. Общие данные: 1 (одна) страница;
  2. Основные конструктивные узлы соединений ЛСТК профиля и ассортимент крепежных элементов (5 страниц);
  3. Фасонные элементы (1 страница)
  4. Сборочные чертежи (4 страницы: автонавес, терраса и 2 типоразмера хозблоков);
  5. Планы фундаментов для террасы и вместительного хозблока, рекомендуемый тип фундамента для автонавеса (1 страница);
  6. Планы плоской кровли из профлиста, вид сверху (4 страницы: автонавес, терраса и 2 типоразмера хозблоков);
  7. Схема с вариантами компоновки пристроек Unit к жилому дому (10 вариантов на 5 страницах);
  8. Расчет нагрузок ЛСТК профиля только для автонавеса (14 страниц);
  9. Деревянные фермы на металло-зубчатых пластинах МЗП только для автонавеса (11 страниц).
  10. Сварные фермы из стальной профилированной трубы только для автонавеса (планы, узлы)

Проект адаптирован для предоставления в основные банки с целью получения ипотеки под строительство частного дома.

Купить проект

Экспликация помещений

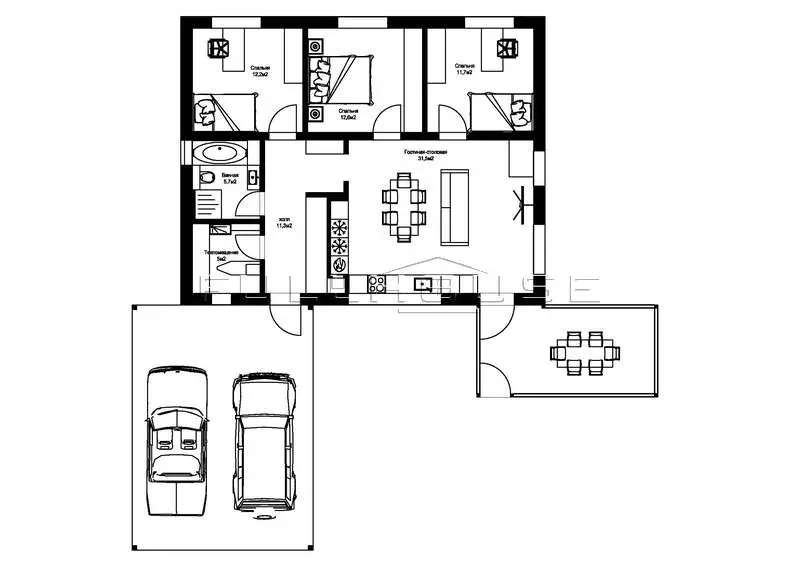

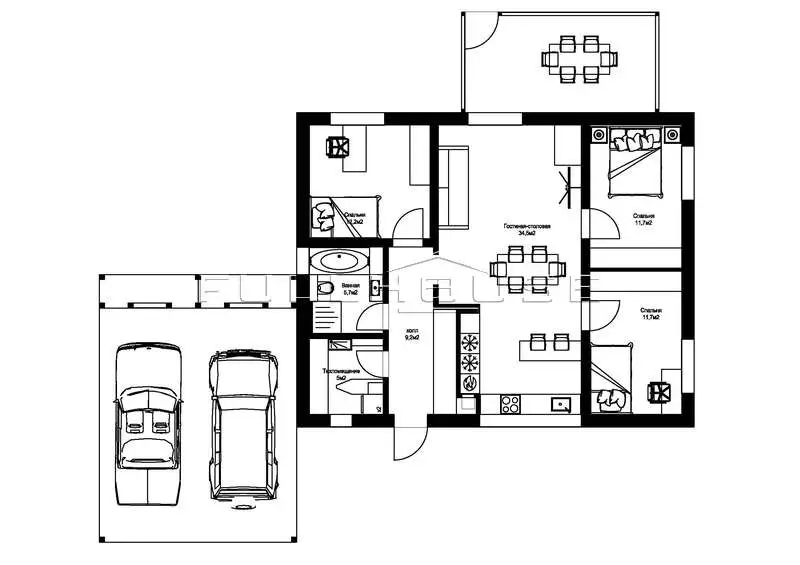

Первый этаж проекта FH-4 Unit
  1. Навес для 2х автомобилей
  2. Крытая терраса (в т.ч. с финской сауной)
  3. Компактный хозблок
  4. Вместительный хозблок
  5. Крыльцо с плоской крышей

Другие проекты серии Гаражи и Навесы

Проект одноместного гаража FH-27MV1 MobiVan1
Общая площадь:
27м²
Характеристики:
1 этаж;
Построить за:
2 160 455 р.
Проект двухместного гаража FH-49MV2 MobiVan2
Общая площадь:
49м²
Характеристики:
1 этаж;
Построить за:
2 877 411 р.
Смотреть все проекты серии

Конструкции имеют следующие оптимальные размеры с технико-экономическим обоснованием.

Терраса

Габариты 5,9 х 3м - в растре стандартной длины арматурного хлыста диаметром 12мм, которая составляет 11,7м, что актуально при строительстве плитного фундамента. 5,9м = ½ длины хлыста + защитный слой бетона, 3м = ¼ длины хлыста + защитный слой бетона.

Терраса с указанными габаритами рассчитана для размещения на ней стола размерами 2х1м со стульями с комфортными проходами вокруг, для транзитного прохода к ступеням и выхода в сад.

Для тех, кто хочет расположить на террасе капитальную печь для барбекю, рекомендую отказаться от этой дорогой и нерациональной идеи, если Вы только не профессиональный шеф-повар. Для удобной и быстрой готовки еды на огне существует много современных экономичных и компактных решений, например, тандыр или мобильные барбекюшницы.

Терраса по моему проекту может как примыкать к фасаду дома, так и стоять отдельно. Такое строение на участке называется беседкой или павильоном.

В качестве опорных столбов я использую профилированные трубы, окрашенные по RAL 7024. Крыша – плоская с профлистом. Крышу можно сделать из светопрозрачных конструкций, как это реализовано на одном из наших объектов с проектом FINestra. Остекление террасы можно выполнить сразу или отложить до появления необходимых средства для ее реализации. При этом остеклять можно только те стороны террасы, с которых открываются виды на ландшафт. Фундамент независимый от основного фундамента дома может быть любым: монолитные плита, мелкозаглубленная лента, столбчатый, свайно-ростверковый, свайно-винтовой. В проекте я рекомендую 2 типа фундамента: плитный и ленточный с полами по грунту. Данные типы фундаментов предпочтительнее, т.к. позволяют сделать остекленную террасу при необходимости теплой с помощью электрических полов.

Хозблок

Хозблоки – это обязательная конструкция, которую нужно предусматривать и проектировать для любого загородного участка для хранения садового, уборочного, спортивного инвентаря, велосипедов, автомобильных колес и аксессуаров, лестниц, строительных материалов и инструментов, газонокосилки и другого оборудования, т.к. в дом вы все это не потащите.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

В проекте представлено 2 типоразмера хозблоков:

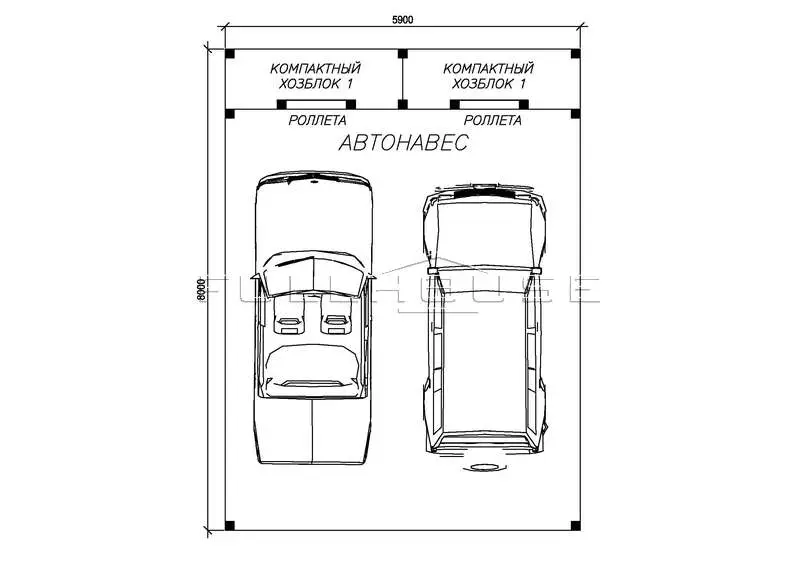

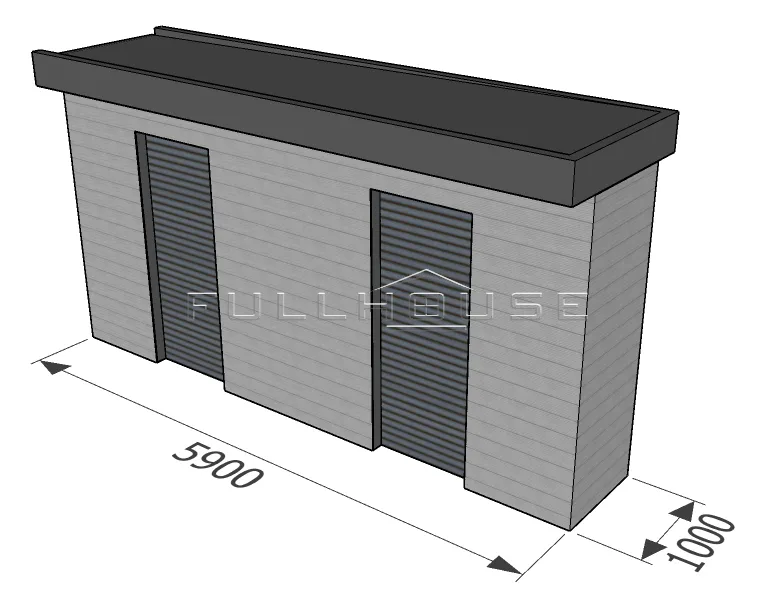

  1. Компактный с общими габаритами 5,9 х 1м разделен на 2 блока с равными размерами по 2,95 х 1м. Хозблок с такими размерами – это самое экономичное и рациональное решение с максимальным использованием полезной площади, т.к. нет транзитной зоны для прохода. Больше полезной площади используется именно в 2х отдельных блоках, нежели в одном без разделения. Проемы удобнее закрывать роллетами. И их я всегда проектирую по одной стороне, даже если комплекс автонавеса с хозблоком располагается отдельно от дома. В противном случае будет неудобная логистика автомобиль-хозблок и добавятся дорожки там, где они не нужны.

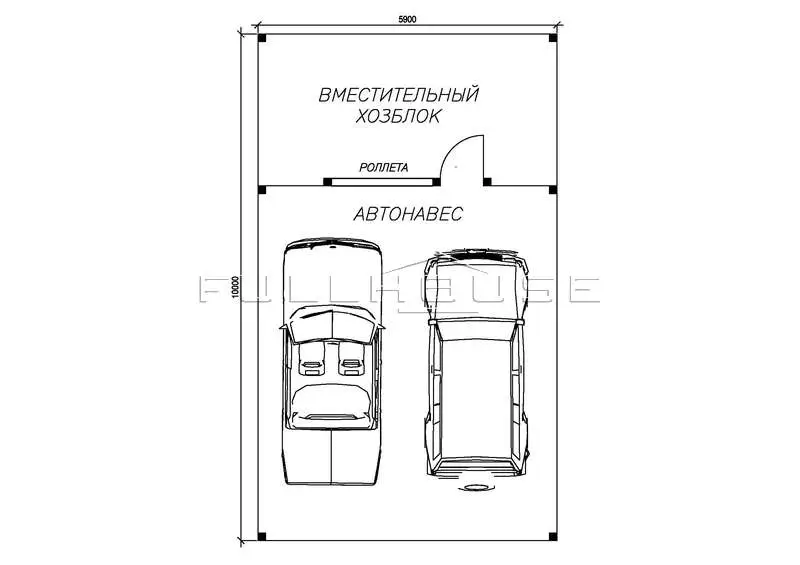

  2. Вместительный с общими габаритами 5,9 х 3м. Такой хозблок имеет бОльшую площадь для хранения, при этом часть этой площади занимает транзитная зона.

Габариты 5,9 х 3м взяты по 2м причинам:

  1. Обратная связь от Заказчиков, которые эксплуатировали хозблоки разной площади, на основании чего я вывел данные цифры
  2. Универсальность фундамента, размеры и технические характеристики подходят, как для хозблока, так и для террасы. В описании террасы я уже рассказал о строительстве фундамента с такими размерами в растре стандартной длины арматурного хлыста: 5,9м = ½ длины хлыста + защитный слой бетона, 3м = ¼ длины хлыста + защитный слой бетона.

Хозблоки я рекомендую проектировать под одной крышей с автонавесом, в таком случае можно быстро и удобно выгружать из автомобиля колеса, инвентарь и оборудование и сразу их складировать. Отсюда универсальность размера 5,9м, который соответствует ширине автонавеса. Т.о. как компактный, так и вместительный хозблок можно разместить сразу за автонавесом.

В качестве опорных столбов я использую профилированные трубы, окрашенные по RAL 7024. Крыша плоская из профлиста с разуклонкой. Обшивка возможна доской, планкеном, сайдингом, фиброцементными панелями без ветрозащиты для лучшей вентиляции внутри. Рекомендую любой тип фундамента, кроме плиты, чтобы можно было смонтировать брусчатку единым контуром на одном уровне с парковочной зоной, без ступеней и без перепадов с необходимой разуклонкой для отвода атмосферных осадков. При таком решении удобно закатывать в хозблок, не поднимая тяжести: автомобильные колеса, велосипеды, газонокосилку, квадроцикл.

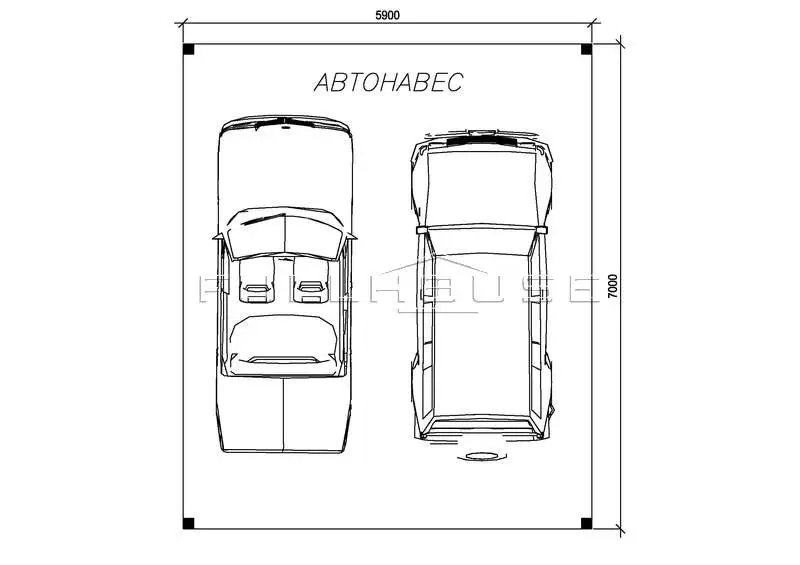

Автонавес

Габариты 5,9 x 7м выбраны по следующим причинам:

  1. Обратная связь от Заказчиков, которые эксплуатировали автонавесы разных размеров, на основании чего я вывел оптимальные размеры
  2. Универсальность размера 5,9м, которая соответствует длинам хозблоков, что важно при размещении их под одной крышей с автонавесом.
  3. Идеально подходит для параллельной парковки 2х автомобилей. Не проектируйте автонавесы с последовательной парковкой, т.к. это очень неудобно, потому что вы никогда не будете заранее знать какой автомобиль будет выезжать первым.
  4. Размер 7м выбран для удобного прохода вокруг автомобиля, а также для комфортного открытия багажника и разгрузки.

В качестве опорных столбов я использую профилированные трубы, окрашенные по RAL 7024. Крыша плоская из профлиста с разуклонкой. Несущие горизонтальные балки из ЛСТК профиля. Столбчатый фундамент. Покрытие – брусчатка с необходимой разуклонкой для отвода атмосферных осадков. Предусмотрите зону дополнительного мощения брусчаткой перед или сбоку от автонавеса в зависимости от планировки участка для гостевых автомобилей.

Конструкции из данного проекта можно пристроить абсолютно к любому проекту.

Принцип проектирования

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение. Кроме того, все мои конструкции можно пристроить к любому уже построенному дому или заменить нерациональные решения в приобретенном проекте на мои на любом этапе реализации. Проекты моих пристроек подойдут как для любого типового проекта одно- или двухэтажного дома от ЭДа, так и для проектов любой другой архитектурной студии.

Универсальность моих пристроек дает возможность использовать их как для современных домов с плоскими крышами, так и со скатными, визуально расширяя комплекс строений в горизонте и создавая новую пропорциональную архитектуру с дополнительными объемами. Дом становится визуально больше и солиднее. Мои конструкции не перекрывают световые проёмы второго этажа, если дом двухэтажный и не требуют перепроектирования крыш, если дом одноэтажный, когда крыша над террасой и автомобильным навесом являются единой конструкцией с крышей жилого дома.

Существует следующий шаблон: если дом со скатной крышей, то и пристройки примыкающие к дому должны быть со скатными крышами. Следующий пример наглядно демонстрирует эстетичную комбинацию одноэтажного дома с 4х-скатной крышей FOURex с автонавесом для 2х автомобилей и хозблоком под единой плоской крышей. Кроме того, на экран выведу пример визуализации проекта Windows с пристроенным автонавесом и террасой с плоскими крышами. Это красиво, гармонично и современно!

Даже если заказчики захотят выполнить скатные крыши, что значительно дороже плоской, то это можно адаптировать по месту, взяв из проекта за основу фундаменты, несущие конструкции каркаса и габаритные размеры.

Реализации пристроек

Независимость моих пристроек не требует заранее предусматривать техническую возможность их реализации, например, каких-либо закладных. Инженерно-технический потенциал: закладные для вывода электрических кабелей для подсветки, розеток, выключателей, для работы электрооборудования, возможно электрического пола, закладные для ввода-вывода труб канализации и водоснабжения – все это уже предусмотрено в моих типовых архитектурных проектах.

Примыкания всех моих пристроек к стене дома осуществляются через герметичные, подвижные и универсальные узлы, которые не повреждают фасад и не требуют монтажа закладных в стенах на этапе капитального строительства.

Самые популярные проекты серии FH:
Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²

Для реализации пристроек нужно предусмотреть следующее:

  1. Соответствующие зоны на плане участка
  2. Светопрозрачные дверные проемы, через которые будут осуществляться выходы на террасу на уровне 1го или второго этажа. До момента строительства террас двери будут выполнять функции окон. Если предусматривается выход на террасу на уровне 2го этажа – например, на плоской крыше автонавеса, то рекомендую делать крышу эксплуатируемой только частично. Всю крышу делать такой – бессмысленно – это нерационально и дорого. Площадь эксплуатируемой кровли должна быть рассчитана чётко под ваши цели. Для этого необходимо разработать хотя бы планировочное решение, в котором будет обозначены мебель и оборудование: стол с креслами, садовая мебель, барбекю, джакузи, купель и др.
  3. В идеале при проектировании водосточной системы необходимо предусмотреть, чтобы водосточная труба не проходила через крышу террасы или не изливалась на нее.

Большинство проектировщиков при разработке типовых проектов домов малой площади совершают ошибку, включая террасу в единый контур дома с одним фундаментом и/или под одной крышей, тем самым ограничивая заказчиков в своём выборе. Вариантов расположения пристроек относительно дома множество, и чтобы типовой проект мог подойти для любого участка, пристройки должны быть универсальными и модульными, как предлагаю я.

Типовые проекты от других архитектурных студий зачастую не подходят для многих из-за неподходящего примыкания террас и автонавесов.

Кроме того, часто встречаются бесполезные террасы небольшой ширины, которые можно использовать только для транзита, т.к. на них невозможно разместить мебель, или продолжают до крыши 2х этажного дома. Последнее решение практически исключает возможность остекления по адекватной цене. А также террасы неоправданно большой площади, где просто не хватит фантазии – чем ее заставить и что с ней делать!
