Расчет подошвы фундамента

прочесть за 5 минут дата публикации 31.08.2015г.

Расчет ширины фундамента, подошвы, опорной части - актуально при выборе в качестве основного фундамента – железобетонной монолитной ленты. Если опорная часть фундамента рассчитана некорректно, то вес дома будет превышать сопротивление грунта, дом будет продавливать грунт под собой. При этом усадка, как правило, происходит неравномерно, и, как следствие, на фундаменте и кладке стен будут появляться структурные трещины.

Как правильно рассчитать фундамент самостоятельно, потратив для этого минимум времени? Тем более, что статистика показывает, что более 70% частных застройщиков не заказывают расчеты у конструкторов, а подбирают тип фундамента и его характеристики на свой страх и риск.

Расчет подошвы фундамента в данной статье позволит Вам за 5 минут получить все необходимые значения для выбора оптимального фундамента Вашего дома.

Одни только приведенные ниже расчеты не являются гарантией надежности фундамента. Кроме правильного расчета фундамента, необходимо профессиональное конструктивное решение (КЖ), качественное строительство, надежная консервация фундамента с противопучинистыми мероприятиями (если фундамент остается без нагрузок в зимний период) и правильная эксплуатация дома. Только при соблюдении всех этих условий фундамент будет надежным и долговечным.

Расчет подошвы фундамента

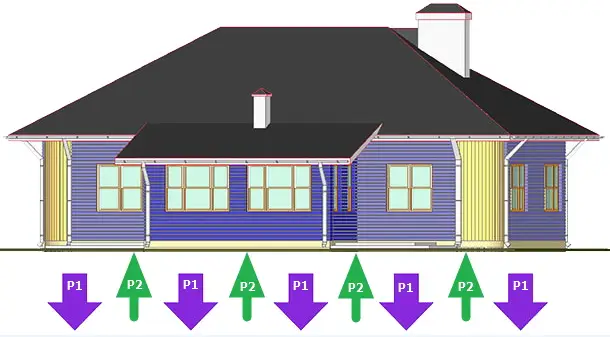

Основная задача фундамента – принять нагрузки от дома, частично перераспределив их в своей толще и максимально равномерно передать их на грунтовое основание, расположенное под фундаментом. Поэтому в формуле расчета основания фундамента:

Sопоры фундамента > Р1(вес дома)2(сопротивление грунта) х 1,2 - представлены следующие показатели:

  1. Вес дома P 1 (тонна/м2) – сила, с которой дом давит вниз на грунт;
  2. Коэффициент надежности 1,2 - величина, показывающая способность конструкции выдерживать прилагаемые к ней нагрузки выше расчётных, предусмотренных нормами. Наличие запаса прочности обеспечивает дополнительную надёжность конструкции, чтобы избежать повреждений, разрушений в случае возможных ошибок проектирования, изготовления или эксплуатации.
  3. Сила сопротивления грунта P 2 (кг/см2) – обратная сила, направленная снизу-вверх. Не рекомендуется данную величину умножать на дополнительные коэффициенты, т.к. это приведет к уменьшению площади основания фундамента, снижая его несущую способность.

Для определения силы сопротивления грунта необходимо знать его состав. Для этого не обязательно делать геологию. Достаточно выкопать на участке яму глубиной до 1,5м и исследовать грунт тактильно и визуально. Наиболее распространенными в Московской и Ленинградской области являются следующие несущие грунты: 1) Глина; 2) Суглинок - если глинистая порода с примесью песка, где преобладает глина; 3) Супесь - если песок с примесью глины, где преобладает песок; 4) Песок.
