«Теплая» консоль под облицовочную кладку

прочесть за 1 минуту дата публикации 23.10.2021г.

Расскажу про конструктивное решение которое называется консольный вынос из газобетона под облицовочную кладку.

Данное решение было впервые применено при реализации проекта Windows – одноэтажного дома из газобетона, площадью 90м². Оно показало себя как наилучшее, поэтому было включено в состав типового проекта.

Подробно расскажу о данном решении и его преимуществах.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

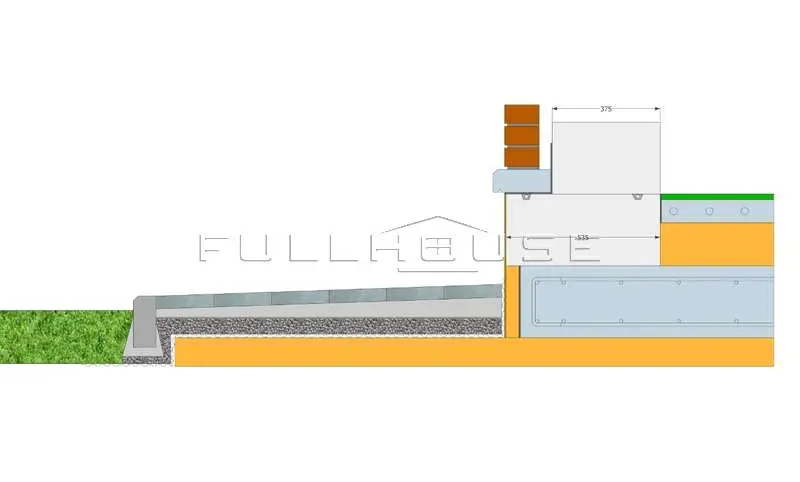

Первый ряд газобетонных блоков укладывается не как обычно, а поперек основной кладки с выносом за проекцию фундаментной плиты на 50мм. Данный ряд газобетонных блоков формирует внутри дома техническое пространство, где производится разводка инженерных коммуникаций и устраивается пирог пола. Блоки данного ряда подрезаются на длину 535мм, таким образом, чтобы с внутренней стороны поверхность их была заподлицо с основной кладкой, а снаружи чтобы она выступала на ширину 160мм. Данная площадка будет являться опорной основой для последующей кладки облицовочного кирпича.

На образовавшуюся горизонтальную площадку и на вертикальную поверхность второго ряда газобетонных блоков наплавляется L образная битумная гидроизоляция, поверх которой укладываются бортовые камни с выносом, который в последующем будет перекрывать отделку цоколя. Непосредственно на бортовой камень будут укладываться облицовочные кирпичи. Под консольным выносом газобетонных блоков торцевая поверхность фундаментной плиты утепляется с помощью плит PIR толщиной 50мм.

В традиционных решениях места опирания облицовочной кладки на ж/б конструкции, которыми могут быть монолитные консоли, фундаментная плита, железобетонный ростверк, являются мостиками холода, через которые происходят большие теплопотери. В моем решения данной проблемы не существует, поскольку газобетон является не только конструкционным, но и теплоизолирующим материалом.
