Проект одноэтажного дома из газобетона с 4 спальнями FOURex

прочесть за 12 минут дата публикации 17.12.2020г.

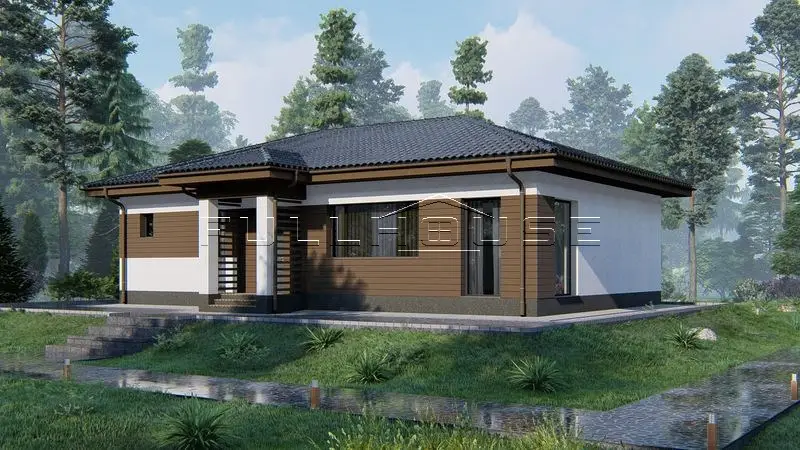

Проект FOURex одноэтажного дома из газобетона с 4х-скатной крышей площадью 115м² с 4-мя спальнями, 2-мя с/у и финской сауной является модификацией проекта Windows. В проекте FOURex количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Проектом предусмотрено достаточное количество зон хранения для семьи из 5-6 человек.

Итак, проект FOURex. В названии заложена игра слов: FOUR – «четыре» и «ex» – от англ. exterior, экстерьер, внешний вид.

Проект на 115м² по аналогии с Windows разработан в 2х вариантах планировок:

  1. Традиционный с угловым расположением кухни-гостиной.
  2. Европейский с центральным расположением кухни-гостиной.
Строительная смета бесплатно (цена рассчитана для строительства в Ленинградской области):
  Посмотреть смету FH-115FX FOURex
Строительная смета бесплатно (цена рассчитана для строительства в Московской области):
  Посмотреть смету FH-115FX FOURex
Файлы доступны для скачивания без регистрации
Стоимость проекта  8000руб (только электронная версия в формате .pdf)

КАК КУПИТЬ ПРОЕКТ?

Перейдите на форму заказа, нажав кнопку ниже «купить проект». Наведите на картинку напротив названия планировки. Выберите нужную планировку, кликнув на нее, и нажмите «оформить заказ». Скачайте договор по передаче авторских прав, подпишите его, отсканируйте (сфотографируйте) и отправьте на нашу почту: 9227881@mail.ru. По реквизитам, указанным в договоре произведите оплату. После поступления денежных средств на расчетный счет компании, Вам на электронную почту придет кассовый чек и электронная версия проекта.

Купить проект FH-115FX FOURex

Состав проекта:

  1. Общие данные (1 страница);
  2. Поэтажные экспликации помещений (2 страницы соответственно количеству этажей);
  3. План фундамента с закладными под инженерные коммуникации;
  4. Поэтажные кладочные планы (2 страницы соответственно количеству этажей);
  5. Поэтажная аксонометрия (2 страницы соответственно количеству этажей);
  6. План кровли (вид сверху) без прорисовки водосточной системы и вспомогательных элементов крыши (1 страница);
  7. Фасады в черно-белом виде без прорисовки элементов отделки и деталей декора (4 страницы);
  8. Разрез с указанием высотных отметок, размеры оконных и дверных проемов без прорисовки самих окон идверей (1 страница).

По статистике за 2022 год от самых разных строительных компаний и выставок загородного жилья самыми популярными проектами являются одноэтажные дома с общей площадью от 90 до 115м². При строительстве жилого дома нужно понимать, что это не только жилье, но и надежная инвестиция ваших денег. Поэтому реализация именно таких проектов является наиболее ликвидной. Качественно построенные одноэтажные дома от 90м² до 115м² продаются, как горячие пирожки.

Самые популярные проекты серии FH:
Проект FH-90 Windows
Общая площадь:
90м²
Проект FH-114 Optimus
Общая площадь:
114м²
Проект дома FH-115 Status
Общая площадь:
115м²

Перед выбором проекта своего будущего дома всегда задавайте вопрос: зачем мне нужен каждый м²? Метры, наличие которых вы не можете аргументированно обосновать - лишние, а их строительство - нерациональное. Сэкономленные деньги лучше потратить на качественную отделку, мебель и бытовую технику. Ошибка большинства застройщиков заключается в больших амбициях, несоответствующих финансовым возможностям и превращение красивой загородной жизни в вечный долгострой! Стройте оптимальные по площади дома и живите сейчас!

Предлагаемая планировка оптимальная и комфортная для семьи из 5-6х человек, что уже доказано многими семьями, которые уже живут в таких домах. Перед тем, как критиковать данную планировку, оцените насколько максимально выжато полезной площади из 114м² ради экономии вашего кошелька. Для кого-то я возможно открою тайну, что мне, как строителю, как раз интереснее строить максимально большие и нерациональные по площади дома. Поэтому я благодарен той части аудитории, которая ценит мой опыт, мои уникальные знания, архитектурные и строительные решения, которыми я делюсь в интересах прежде всего заказчиков строительства.

Разумеется, найдутся амбициозные зрители, кому не будет хватать кладовки, мастер-спальни, гардеробной, еще одной спальни или ванной. В таком случае, вам либо нужно выбрать типовой проект серии FH большей площади или разработать индивидуальный, где будут все функциональные помещения и той площади, которые вы хотите. Только перед тем, как выбрать проект больших размеров или приступать к индивидуальному проектированию, оцените свои финансовые возможности. Сможете ли вы реализовать хотя бы такие строительные объемы, чтобы довести свою мечту до финишной реализации, а не тратить свои силы, нервы, время и деньги на вечный долгострой с домом большой площади, но со всеми своими хотелками. Или остается третий вариант: продолжать жить в городской квартире, где нет ни кладовых, ни мастер-спален, ни гардеробных комнат.

Существует простой и быстрый способ определить стоимость строительства дома с простой геометрией под ключ. Для этого нужно умножить стоимость строительства коробки на 2,5, и вы получите близкую к реальности стоимость строительства под ключ при условии выбора адекватных по стоимости брендов: со всей инженерией, встроенной бытовой техникой, мебелью и даже с занавесками.

  1. Холл-гардеробная 9,2 и 11,3м²
  2. Коридор 4,6м²
  3. Техническое помещение: зона котельной, постирочная 5м²
  4. Ванная с сауной 11,9м²
  5. С/у 2,7м²
  6. 4 спальни каждая примерно по 12м²
  7. Гостиная-кухня-столовая 31,5 и 34,5м²

Количество и площадь транзитных зон максимально уменьшена в пользу активных для рационального использования всей площади дома. Процентное соотношение жилых к нежилым комнатам в проекте 70:30, а процентное соотношение активных зон к транзитным 88:12. Все условно «мокрые» помещения: котельная, ванная, с\у и кухня находятся в одном углу для локализации систем канализации и водоснабжения. Кроме того, в проекте предусмотрено достаточное количество зон хранения (шкафы и гардеробы).

Холл с вместительным гардеробом с глубиной 70см просторный и комфортный для нахождения в нем одновременно 4 людей. Это условно «грязная зона», поэтому она спроектирована так, чтобы лишний раз ее не пересекать и не разносить грязь по дому. На линии движения вход-кухня не должно быть ни одной двери. Но проектом предусмотрена возможность установки двери для полного изолирования холла от остальной части дома.

Вход в котельную из постирочной является более рациональным и современным решением, чем отдельный вход с улицы: 1) не тратите деньги на 2-ую теплую входную дверь, которая значительно дороже межкомнатной, 2) хозяйке удобнее попадать в котельную и производить влажную уборку, т.к. делать это нужно также часто, как и в доме, 3) не нужно расширять крыльцо с навесом под наружную дверь для котельной.

Площадь котельной 5м² определена требованиями к объему газовой котельной, что составляет 15м³. Кроме того, для такой котельной обязательным является наличие окна и естественной вентиляции на крышу.

В постирочной размещается все самое необходимое: 1) Стиральную и сушильную машины, которые в целях рационального использования площади лучше располагать друг над другом в колонну через специальный переходник. 2) Техническая раковина. 3) Системы хранения для бытовой химии, белья, гладильного оборудования.

В ванной разместилось все самое необходимое: ванна 180см, раковина 80см, инсталляция, комфортная душевая, простенок для размещения крючков для халатов и полотенцесушителя. Окно служит для залпового проветривания и естественного освещения, поэтому вы будете реже включать свет. В гостевом санузле разместилась комфортная душевая зона, инсталляция и раковина. Существует возможность реализации модификации проекта с комфортной финской сауной внутри дома.

4 спальни площадью около 12м² легко вмещают: 1) Двуспальную кровать 180см с прикроватными тумбами. 2) Гардеробный шкаф глубиной 60см. 3) Остаются комфортные проходы вокруг кровати. В спальне, в отличие от гостиной, не нужно гнаться за большими пространствами, т.к. ее главная функция - это обеспечение здорового микроклимата и психологического комфорта во время отдыха и сна. Или, проще говоря, спальня только для того, чтобы спать. Человек подсознательно ищет для себя уютное, соразмерное пространство.

Площади спален соразмерны с площадью гостиной и рассчитаны с помощью обратного числа золотого сечения φ=0,618. Так, для гостиной 31,5м² спальня должна иметь площадь 12м² из следующей формулы: 31,5-(31,5*φ). Если упростить формулу, то пропорция спальни к гостиной составит 1:3.

Еще одна закономерность: комфортное пространство для сна стремится к размерам куба. При высоте потолков 3м и длине сторон 3х4м, где часть пространства отдается гардеробному шкафу, мы получаем тот самый куб. Что и следовало доказать: оптимальная площадь спальни равняется 12м².

При необходимости любую из 4х спален можно трансформировать под различные сценарии: от комнаты для ребенка до гостевой спальни или кабинета. Расположение шкафов в спальнях вдоль стен, создает дополнительный акустический комфорт. Проектом предусмотрена возможность максимально изолировать 2 дальние спальни с помощью дополнительной двери, которые могут быть детскими. Полной информацией по звукоизоляции в доме из газобетона, в т.ч. в случае подобных планировок, где вход в спальни непосредственно из гостиных, я поделюсь в 3х видео роликах про строительную акустику, которые опубликую в этом сезоне.

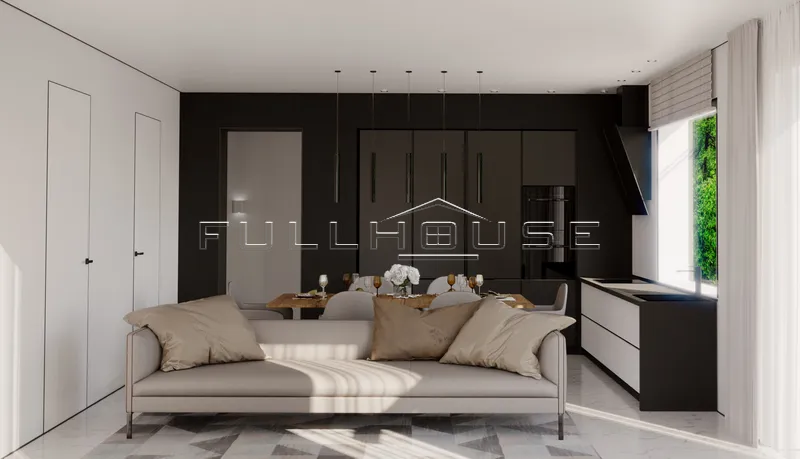

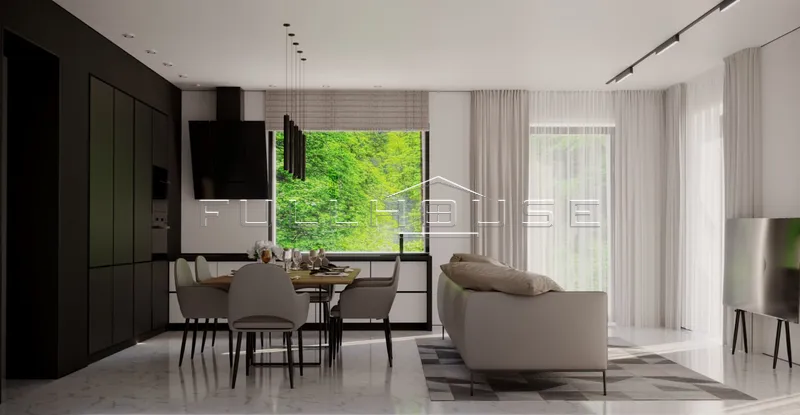

Оптимальное и рациональное решение – объединение гостиной, столовой и кухни в одно единое пространство, что визуально и фактически увеличивает объем дома, уменьшая при этом материалоемкость - меньше перегородок, проемов, дверей, отделки и перерасхода материалов. А для тех, кто еще боится такого open space - современные вытяжки легко удаляют все кухонные запахи. В гостиной предусмотрены панорамные окна в пол. Для тех, кто предпочитает стандартные окна с подоконниками, проект позволяет доложить блоки до необходимой отметки.

Планировка дома разработана с учетом логики перемещений по дому, математических закономерностей, оптимальных объемов, симметрии и пропорций. Все эти знания я сформулировал в виде следующих простых правил:

  1. Правило баланса. Для этого в планировочной программе накладываем модульную сетку и осевые линии, с помощью которых находим закономерности в симметрии и эргономике помещения, пустые или перегруженные мебелью зоны, определяем оптимальные расстояния для проходов и перемещений. Правило баланса является отправным для создания светотехнического проекта.
  2. Правило связки. Проектирование фасада дома происходит в единой связке с проектированием окон и расстановкой мебели и сантехнических приборов. Размеры и симметрия окон определяется только по фасаду, а не изнутри помещений. Положение окон определяет место для установки мебели и наоборот, поэтому проектировать одно без другого ошибочно. Если вы выбираете проект дома, где на плане нет рекомендуемой расстановки мебели, то лучше ищите другие проекты, где мебель обозначена, чтобы избежать в будущем проблем при проектировании и расстановки мебели в построенном доме.
  3. Правило ракурсов. Положение мебели в гостиной, спальне, столовой и на кухне является отправным для будущего ландшафтного проектирования. Для этого определяем основные точки созерцания, которые соответствуют проекциям головы человека. Проводим от каждой точки по 2 линии к краям оконных откосов. В зоне пересечения линий будут располагаться основные ландшафтные композиции.

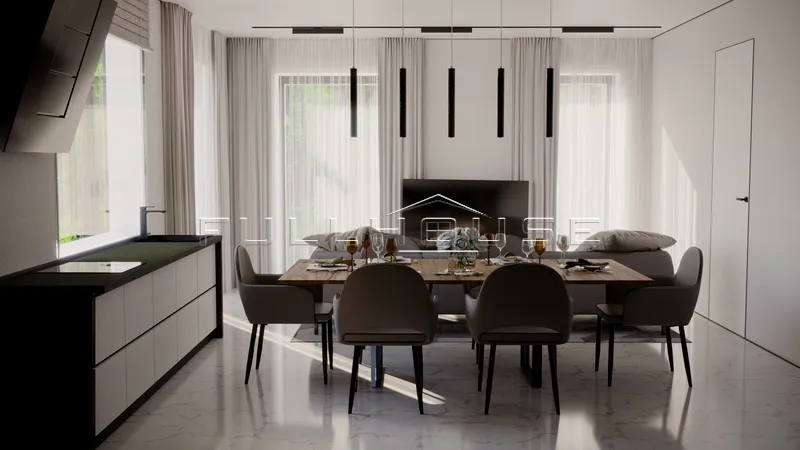

Проектом предусмотрен большой стол на своем логичном постоянном месте, где он не будет мешать траекториям движения, с оптимальными размерами 2х1м, за которым с комфортом могут разместиться 8 человек: например, семья из 4х человек с бабушками и дедушками. А больше и не нужно, т.к. современный ритм жизни такой, что мы чаще встречаемся со знакомыми и друзьями в ресторанах, чем дома.

Проектом предусмотрена 2х линейная кухня. Длина 1-й линии с кухонной столешницей 3м и с 5 нижними шкафчиками шириной по 60см; длина 2-й линии 2,4м с 4 пеналами шириной по 60см. В пеналах встроена бытовая техника: микроволновая и духовая печи, холодильник и морозильник. Между кухней и столом выдержано расстояние не менее 1,2м. Над 1-ой линией проектом предусмотрено панорамное окно, подоконником которого является продолжение столешницы. Если вы хотите к проекту добавить верхние шкафчики, то можете уменьшить высоту окна до размеров фартука.

Указанные размеры являются оптимальными для частного дома и дают возможность устанавливать не только индивидуальные, но и типовые кухни. Если проектировать больше, то это, как правило, уже избыточно и бесполезно. Лучше грамотно организовать существующее пространство. Угловой элемент в кухне исключен, т.к. он самый дорогой и неудобный. Данное решение подсказано итальянскими дизайнерами, которые в Г-образной кухне угол «зашивают» стеновыми или отделочными материалами. В проекте FOURex это решение доработано и пространство в углу не пропадает, а рационально используется, например, для организации со стороны холла системы хранения или для размещения электрического щита, интернет оборудования и стабилизаторов.

Проект кухни имеет комфортные зоны для готовки, по которым происходит перемещение в логичной последовательности: а. зона хранения (шкаф-пенал, холодильник, морозильник) → б. зона мойки с раковиной, с местами хранения корзины для мусора, аксессуаров и бытовой химии → в. рабочая зона (зона резки и подготовки продуктов) → г. зона приготовления (варочная панель, духовой шкаф, микроволновка) → д. зона паркинга мелкой бытовой техники. Последовательность зон, вы можете определить индивидуально при заказе кухни - на архитектурный проект это никак не влияет.

Принципы открывания дверей очевидны и логичны для данной планировки с учетом траекторий перемещений людей по дому. 1) Открытие дверей безопасное и не создает конфликтных сценариев: не ударяют проходящих мимо людей, смежные двери, мебель или сантехприборы. 2) Открывая двери, входящий сразу видит основной объем комнаты.

Проект не случайно имеет такие размеры 15м х 9,4м. Он разработан в растре основных строительных материалов. Что это значит?

Самые популярные проекты серии FH:

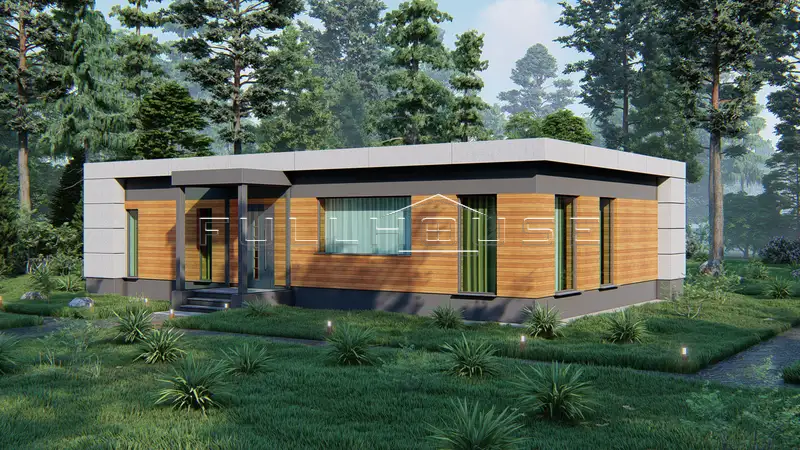

Проект Windows Villa FH-90WV
Общая площадь:
90м²
Проект FH-150 Full HDom
Общая площадь:
150м²
  1. Общая длина внешних стен и простенков между оконными и дверными проемами кратна стандартной длине газобетонных блоков 625мм. Для стены 15м нужно ровно 24 блоков, для стены 9,4м – 15 блоков с учетом швов. Проект можно легко адаптировать для регионов, где производятся блоки длиной 600мм.
  2. Длина стропил в проекте крыши составляет не более 6м, что соответствует стандартной длине доски.
  3. Проектом предусмотрены проемы для стандартных размеров ПВХ окон, в т.ч. для панорамных в пол, с максимально допустимой площадью стеклопакетов для стекла толщиной 4мм, которая составляет примерно 2,7м².
Эдуард Охильков
Мнение эксперта
Эдуард Охильков
архитектор, инженер-строитель, эксперт

Принцип растра, который я пропагандирую, значительно снижает материалоемкость, а соответственно и стоимость строительства дома, упрощает монтаж, а значит снижает вероятность ошибок.

Внешние и внутренние несущие стены имеют такую толщину, которая позволяют возводить их на выбор из газобетона или кирпича. Внешняя стена 375мм соответствует кладке в 1,5 кирпича или поризованной керамике формата 10,7NF, а внутренняя стена 250мм – кладке в 1 кирпич.

Прямоугольная геометрия дома также направлена на снижение стоимости строительства за 1 кв.м. загородного жилья. Принцип чистых линий – это проектирование экономичных домов с простой архитектурой, а именно с прямыми линиями и прямоугольными формами, как в известной рекламе шоколадки: Quadratisch, Praktisch, Gut. Любая сложная геометрия дома с выступами фасадов и эркерами, существенно увеличивает материалоемкость и стоимость строительства. Например, у дома с одним эркером и дома с простой прямоугольной геометрией объемs стеновых и кровельных материалов одинаковые, но при этом площадь дома больше у прямоугольного. Поэтому стоимость строительства 1м² дома с эркером будет существенно выше.

Пристройки для проекта дома

Представляю вашему вниманию проект FH-4 UNit (от англ. блок, узел, модуль, единица), в состав которого входят 4 универсальные пристройки для дома: террасы, навеса для 2х автомобилей и 2х типоразмеров хозблоков.

Модульный принцип проектирования, который я пропагандирую, позволяет все перечисленные конструкции пристроить к жилому дому уже после возведения коробки на любом этапе строительства или после ввода дома в эксплуатацию по мере появления денежных средств. Это даёт возможность правильно распределить бюджет, чтобы сначала въехать в отделанный и полностью укомплектованный мебелью и техникой дом, а реализацию второстепенных пристроек оставить на потом. Без данных конструкций жить можно, но они повышают комфорт проживания и ликвидность дома, поэтому предусмотреть их на плане участка – это правильное решение.
